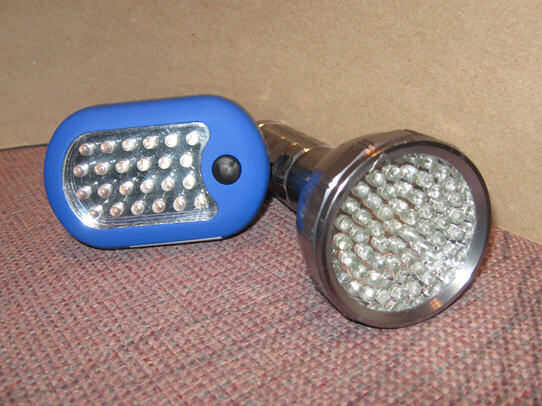

Paso 3: Opcional: modificar las luces del estante
En uso normal, el LED de la linterna es alimentado continuamente con corriente de la batería DC. Una linterna de este tipo consiste en típicamente a los LEDs, uno o más resistores limitantes actuales y un interruptor para encender y apagar.
Cuando impulsado continuamente para su uso en una linterna, la corriente en cada LED se limita generalmente a un nivel de alrededor de 10 a 30 mA. Para el uso de una luz estroboscópica, los LEDs deben ser tan brillante como sea posible, pero también debe ser impulsados por impulsos muy breves para evitar que el objeto que aparece muy borrosa. En otras palabras, el ciclo de trabajo de la unidad LED será muy baja.
LEDs se pueden hacer para generar una salida más brillante si se conducen con mayor corriente. Para conseguir la iluminación de la mayoría de los LEDs con tal una unidad de ciclo de deber bajo, debe conducir con tan alto una corriente que puede manejar sin riesgo de daño.
El tamaño más utilizado de LEDs linternas son del tamaño de T-1 ¾. Más probable es que no podrás encontrar una hoja de datos o número de parte para los LEDs reales utilizados en un fuera de la plataforma linterna, pero usted puede tener una idea de una corriente máxima razonable puede ser conducidos con examinando las especificaciones de otros LEDs de bajo costo del mismo paquete. Examinó las hojas de datos de varios LEDs blancos bajo costo del tamaño T-1 ¾ y halló que una clasificación típica para una corriente de pulso máximo 100mA.
Para obtener la iluminación de la mayoría de la luz, debe ser configurado para que cada LED llevará una corriente cerca de la corriente nominal del pulso máximo. Cuando lo modifico las luces descritas en pasos posteriores, decidí conducir en alrededor del 75% de la calificación de pulso máximo, aproximadamente 75mA cada. Decidió no conducir el impulso 100mA asumido actual, para dar un margen para ayudar a asegurar que no se dañaría.
El conductor descrito aquí fue diseñado para funcionar a 12 voltios. Las linternas que modifiqué fueron diseñadas para ser alimentados por tensiones más bajas, generalmente a partir de baterías de 3 o 4 AA o AAA en serie. La tensión de alimentación actual y diferente de la impulsión creciente hace que sea necesario modificar estos apaga las luces de plataforma antes de que pueden utilizarse con el circuito del conductor.
