Paso 6: Opcional: LEDs personalizados
Cómo conectar los LEDs en una matriz se ha cubierto muchas veces antes en este sitio y en otros lugares. Me he puesto a mi breve descripción del proceso de diseño de una matriz de LED, que está cubierta en esta sección.
Diseño de matriz de LED simple:
Si desea unidad de que una cadena de LEDs con una corriente especificada (I_LED) de una fuente de voltaje conocido (Vs), el siguiente procedimiento puede utilizarse para determinar cuantos LEDs se puede colocar en serie y qué valor de resistencia de serie se requiere para establecer la corriente deseada.

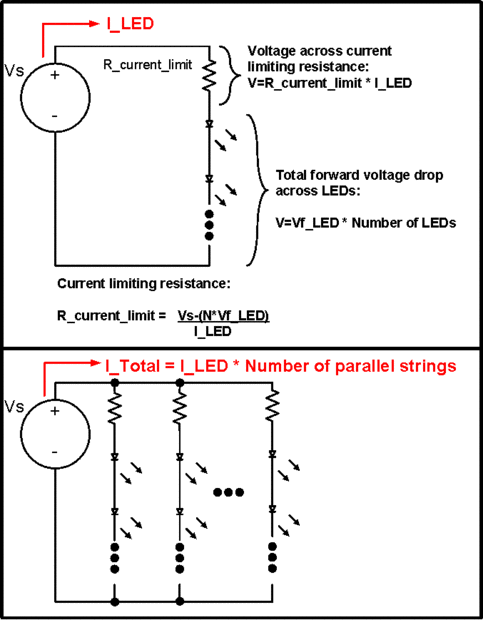

Los pasos básicos en el proceso de diseño son las siguientes. Consulte el diagrama esquematico.
1) dividir la tensión de alimentación (Vs) por la tensión directa (Vf) del LED está utilizando.
La tensión de paso es la caída de tensión en el LED cuando se está sesgada hacia adelante. Un gráfico de avance corriente versus tensión tendrá una rodilla muy escarpada, como se lleva a un cambio significativo en la corriente para obtener mucha de un cambio en la tensión de paso. La tensión de paso es dependiente en temperatura, y es mayor a temperaturas más bajas (tiene un coeficiente de temperatura negativo).
La tensión de alimentación debe ser al menos tan grande como la tensión de paso de un solo LED para poder encender un LED en todo. Así, el resultado de este cálculo debe ser mayor que uno para poder encender un LED.
2) ronda el resultado del paso 1 hasta el número entero más cercano. El resultado te da el número de LEDs que puedes poner en serie para la tensión de alimentación dada y la tensión directa del LED.
3) multiplicar el resultado del paso 2 por la tensión directa del LED. Esto da el total de todas las gotas de la tensión de paso de los LEDs en la cadena de la serie.
4) restar el resultado del paso 3 de la tensión de alimentación. El resultado es la cantidad de voltaje que se quitarán a través de la resistencia limitadora actual.
5) los resultados del paso 4 se dividen por la corriente que desea fluir en la cadena de LED. El resultado es el valor de la resistencia para el limitación actual resistor de la serie. Seleccionar una resistencia de tamaño adecuado para asegurar que no está dañado debido a la disipación de energía. La energía en el resistor limitador actual será:
PWR_R_current_limit = (I_LED ^ 2) * R_current_limit
Elegir una resistencia con una potencia mayor que el valor de PWR_R_current_limit.
Esta es la energía mínima que valorar si la matriz es conducida con un ciclo de trabajo 100%. Si la matriz se utilizará en una aplicación donde es pulsado a una frecuencia bastante alta en vez de ser en forma continua, la potencia determinada por encima puede ser multiplicada por el ciclo de trabajo máximo para obtener la potencia media. El appication de stobe tiene un ciclo de trabajo bastante baja, alrededor del 3% máximo para el diseño presentado en este instructable.
Si poner el número de LEDs en serie que se determinó en el paso 2 en serie con la resistencia que se determinó en el paso 5 y Vs se aplican a través de la cadena como se muestra en el diagrama, los LEDs llevará la corriente deseada (I_LED)
Cuando esta cadena se aplica a través de la tensión de alimentación, la deseada corriente fluirá a través de la cadena de LED. Cada LED en la cadena llevará a la misma corriente, y por lo tanto cada uno debe tener brillo comparable. Si se necesita una mayor variedad de LEDs, entonces varias cadenas idénticas, cada una con su propio resistor limitador actual, pueden colocarse en paralelo según sea necesario. La corriente que se extraerán de la corriente total será igual al número de cuerdas multiplicado por la corriente en una sola cadena.
Si la fuente de alimentación Vs está directamente conectado a una batería, luego Vs por supuesto caerá como las baterías están descargadas. La corriente del LED se reducirá y también el brillo de los LEDs. Si esto es inaceptable, Vs deben ser una fuente de tensión regulada.
