Paso 5: Opcional: LED linterna perderán #2

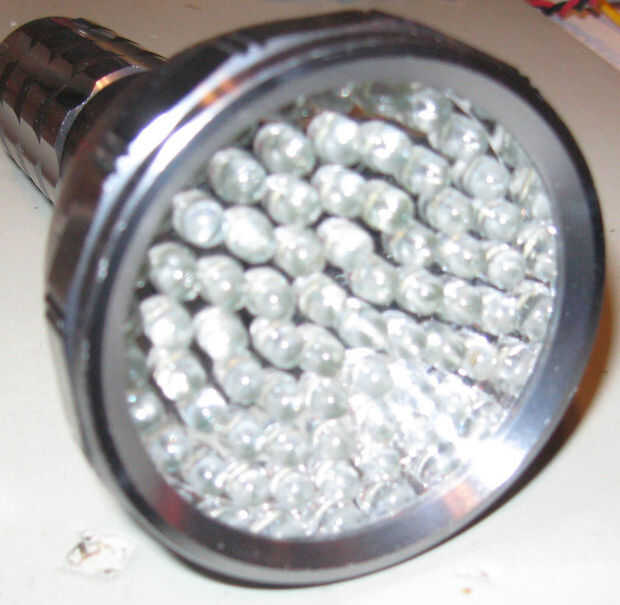

La segunda linterna que he modificado es un modelo de LED 65. La linterna tiene dos ajustes, uno con 21 de los 65 LED y el otro con todos los LEDs en 65. Un botón pulsador interruptor de ciclos entre los modos.

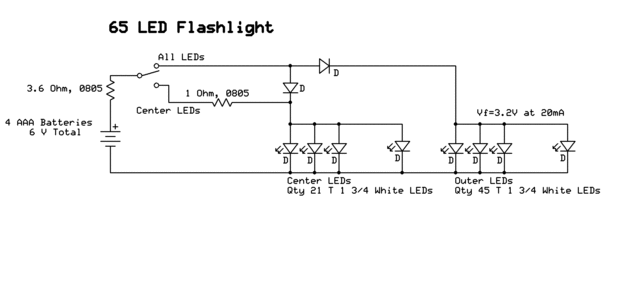

El esquema muestra cómo se construye esta linterna.
Al igual que había encontrado con la luz del LED 24, cuando lo abrió y examinó las conexiones, los LEDs se conectan directamente en paralelo. A pesar de la opinión prevaleciente sobre cómo LEDs no deben conectarse en paralelo directamente, al parecer funciona bien aquí también.
Visto, el brillo de los LEDs en este dispositivo parecen ser uniformes, por lo que la corriente a través de ellos debe ser compartida relativamente igual. Así, tal vez que usted puede conseguir lejos con colocación de LEDs en paralelo como eso después de todo. Sin embargo, incluso en vista de ello, al construir cualquier arreglo de discos de LED voy a seguir usando la práctica sugerida de usar un resistor separado en cada cadena.
Entonces la corriente total a través del Banco es:
I_LED_BANK = (6.0V-3.5V) / 1 ohmios = 0.5 Amp.
Si la corriente está dividiendo bastante uniformemente entre los LED, la corriente a través de cada uno es aproximadamente:
I_EACH_LED = 0.5Amp / 24 = 21 mA.
Modificaciones:

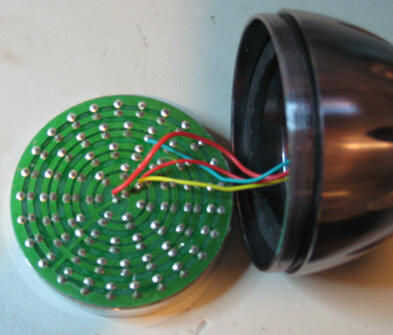

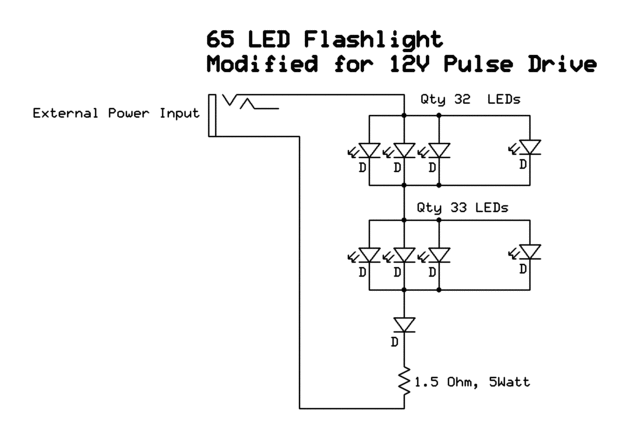

La matriz será conducida por 12 voltios. Con fuente de 12 voltios, puedo hacer un uso más eficiente de la energía al cambiar las conexiones del LED. He modificado las conexiones PCB para separar los LEDs paralelo 65 en dos grupos, uno con 33 LEDs en paralelo y otro con 32 LEDs en paralelo. Esto requiere rastros de corte en la placa, como se muestra en la imagen. Los dos grupos de LED se colocan en serie. Ver el esquema a continuación la luz modificada.
Opté por añadir un diodo de protección reversa en la matriz de LED, para evitar que se dañe si siempre estaba mal conectado. Yo he asumido una caída de voltaje de 0.7V para ese diodo.
Recordar que también hay un diodo en serie entre la entrada de la fuente de energía de la batería en el controlador de PCB, y se debe tener en cuenta también.
Como se mencionó anteriormente, decidí tener el pulso actual alrededor del 75% del pulso máximo asumido 100mA actual para permitir cierto margen.
Tenga en cuenta que la corriente a través de la matriz total es 12 veces el LED individual actual.
El nuevo valor de resistor limitador actual se calculó como sigue:
R = (12V – 3.5V - 3.5V– 0.7V - 0.7V) / (33 * 75mA)
R = 1,5 ohmios
Incluso cuando los LEDs se conducen con un nivel de corriente cerca de la corriente nominal del pulso de 100mA, el brillo de la luz no será tan grande como la producida por la luz original. Esto es inevitable con un ciclo de servicio bajo. Operación en una corriente más alta correría el riesgo de destruir los LED, y operando en un mayor ciclo de trabajo haría el objeto móvil aparece borroso. Si una mayor cantidad de iluminación se requiere, será necesario construir una matriz de LED personalizada con LEDs más.
