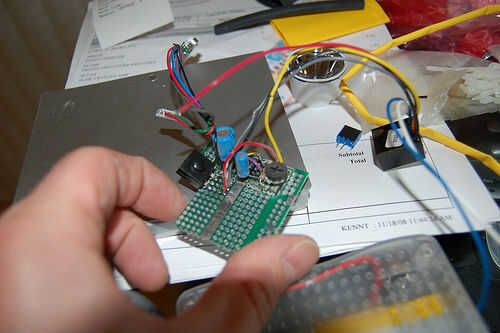

Paso 4: Montar electrónica
El 200 Lumen LED tienen un Vf de ~ 3.7v, el Buckpuck tiene un Vf equivalente de ~ 2v. Cada uno de los 100 Lumen blancos y rojos LED tiene un Vf de ~ 3, 4V. El segmento frontal consta del dos 200 lumen que LED conectado en serie. El segmento de estroboscópico posterior consta de dos 100 lumen blanco y 2 100 luz roja LED conectados en serie. Los dos delanteros 100 Lumen LED blanco es seleccionables entre delantero y posterior, ampliando el circuito respectivo por dos LED adicional. La tensión necesaria para cada segmento es la siguiente:
Segmento anterior
3.7 3.7 + 2.0 = 9.4v
con luz de 100 LED
3.7 3.7 3.4 + 3.4 + 2.0 = 16.2v
Segmento posterior
3.4 3.4 3.4 + 3.4 + 2.0 = 15.6v
con luz de 100 LED
3.4 3.4 3.4 + 3.4 + 3.4 + 3.4 + 2.0 = 22.4v

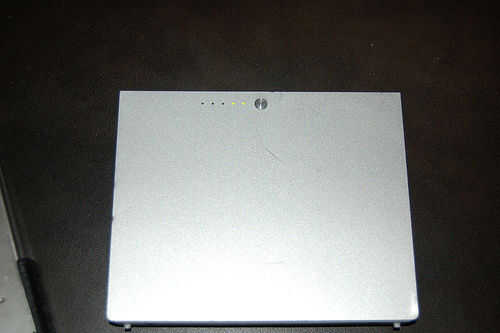

Por lo tanto, la batería debe ser mayor que 22.4v. Más adelante se verá que me decidí por dos Macbook pro baterías que mantenga a la mano para viajar. Son iones de litio con capacidad de descarga buena 10.8v, medido en 14.1v, larga vida, 60 Wh o ~ 5555ma, y la mejor característica de todo, una batería de indicador de nivel.

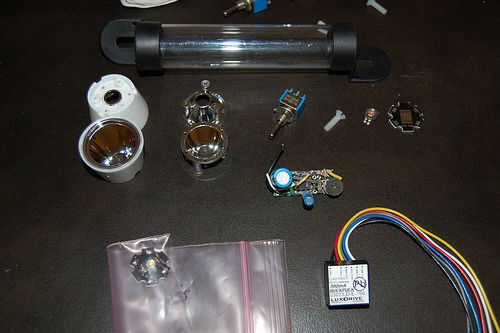

Cada uno de los LEDs se ordenó desnudo. Tuve a mano soldadura a la base estrella que pedir de Dealxtreme. Pongo un poco de la térmica pegar en la base del LED que fue conectado con el cátodo, sólo para asegurarse de que no terminan con un cortocircuito.
