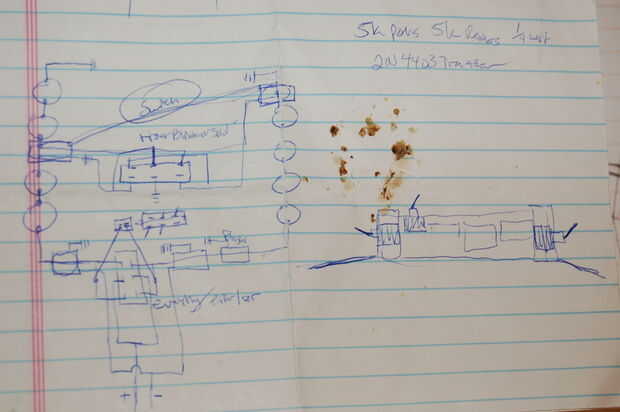

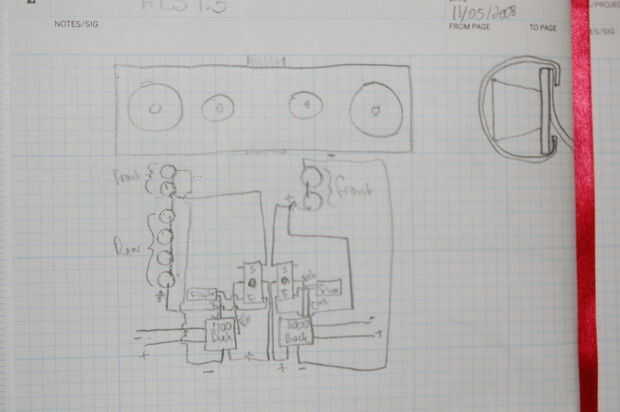

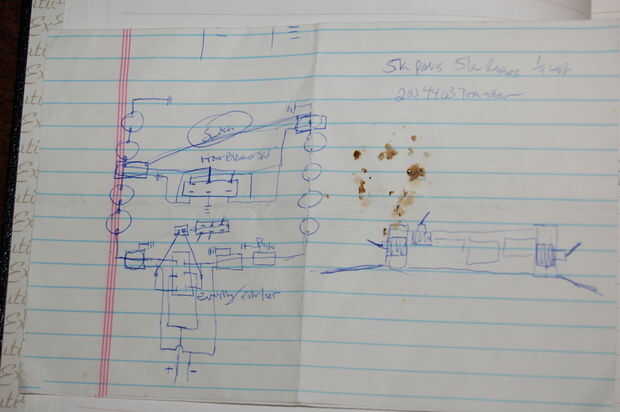

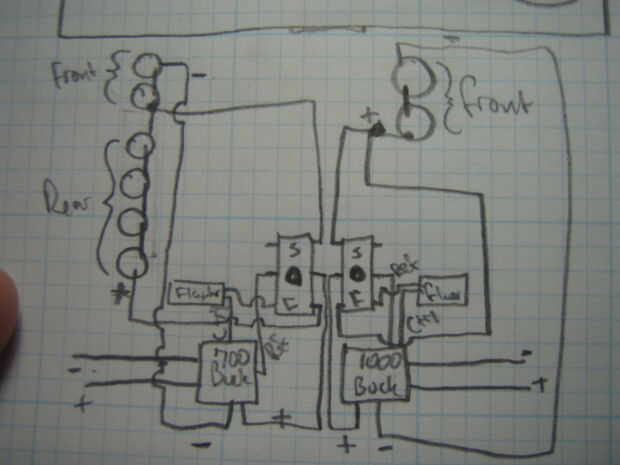

Paso 2: Dibujo de la servilleta y diagramas de circuitos

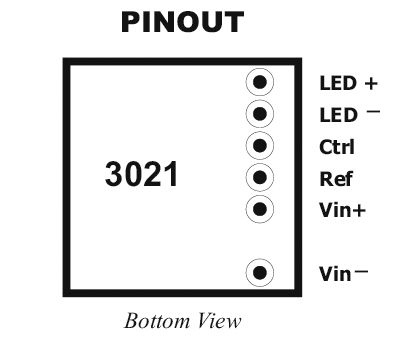

Notice my maker notebook. Es gratis con la compra de otro. Este fue mi primer proyecto documentado dentro. Lo siento si no es consistente con los estándares eléctricos, pero funciona y funciona bien. Utiliza tres interruptores. Dos en el exterior. Uno controla la parte delantera y uno controla la parte posterior. El interruptor frontal permite que los dos 200 Lumen LED funcionar todo el tiempo, el 2100 lumen LED puede conmutarse entre constante en estroboscópico posterior, ni luz estroboscópica con la parte trasera y luces estroboscópicas de lado. El interruptor trasero habilita o deshabilita el estroboscópico posterior. La tercera es interno y me permite cambiar a la configuración de verano donde estroboscópico es todo el tiempo y puede apagar los faros de luz de frente 200. La totalidad de la electrónica son el circuito 555 temporizador para el strobe, el circuito regulador de intensidad para la parte posterior y lado estroboscópico, dos buckpucks y tres interruptores. Todos los LEDs están conectados en serie.
