Desplazamientos y camino montando bicicleta casco iluminación solución... (1 / 7 paso)

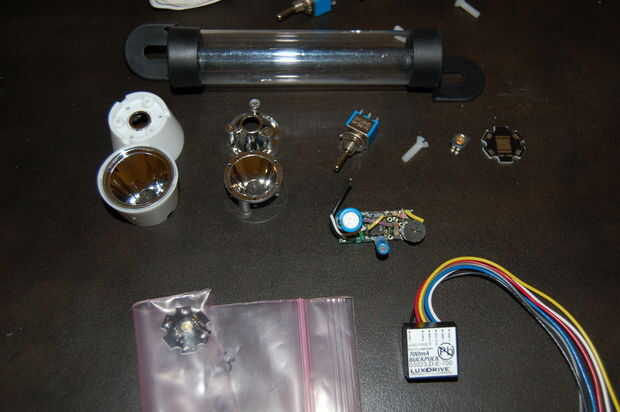

Paso 1: Lista de materiales

Comprar casi todos mis materiales en línea de tres sitios: http://www.ebay.com , http://www.dealextreme.com y http://www.luxeonstar.com . Todo el aluminio es de 1/8" de espesor para facilitar la disipación de calor y tocando tornillo. Había utilizado Phillips Luxeons porque sé la calidad de mis luces comerciales anteriores. Puede haber más brillantes los que hay actualmente, pero estoy bien contento con mis decisiones. Para el suministro de energía del LED, escogí el buckpuck conductor actual constante, porque pude incorporar regulación intermitente y eficiencia a un precio razonable versus tratando mal tiempo una solución de energía de homebrew que era menos eficiente. Quería la vida máxima de la batería mientras que proporciona máxima eficiencia.

Marco del sistema de iluminación
barra de aluminio de 3/4 "x 36 x 1/8" de Home depot ~ $8,00
6 "x 6" x 1/8" hoja de aluminio del metal tienda ~ $2,00

http://www.eBay.com
1 TUBO TRANSPARENTE 2/PACK TIPO REGISTRO / PINK SLIP TITULAR $11,99

LEDs, Drivers de corriente constante de LED y reflectores
http://www.luxeonstar.com
1 BuckPuck 1000mA DC LED Driver (con cables) $15,99
2 LED Luxeon K2-TFFC - Lambert de blanco, 200 lm @ 1000mA $9,00 ea
1 BuckPuck 700mA CC conductor llevado (con cables) $15,99
4 Luxeon K2 LED - blanco Lambert, 100 lm @ 700mA $6,21 ea
2 Luxeon K2 LED - rojo-naranja Lambertiana, 100 lm @ 700mA $4,63 ea

http://www.dealextreme.com
2 sku 04512 tablero de conexión estrella para emisores de LED CREE (5-Pack) $2 .00ea
1 sku 12436 25mm Reflector de plástico para las linternas de LED y dispositivos de iluminación (5-Pack) $4,80
1 sku 04586 F3 33mm liso plástico óptico Reflector (10-Pack) $7,81

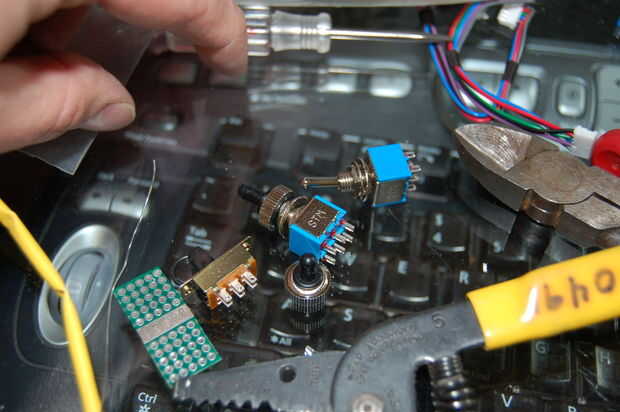

Electrónica
http://www.dealextreme.com
1 sku 04579 pegamento FUJIK silicona térmica (50ml como grasa) $8,44
1 sku 05604 Clicky interruptor para linternas (11,8 mm 5-Pack) $1,80

http://www.eBay.com
1 lote (10) Mini Toggle DPDT On-Off-On interruptor 5A-125VAC $9,16
1 lote (10) 555 temporizadores $4,00

Frígido norte electrónica--Anchorage, Alaska --cosas para estrobo dimmer y 555 temporizador
condensador electrolítico de 47uF 16V $2,00
condensador electrolítico de 220uF 50V $2,00
2 x 5 Kohm resistencia variable $2 .00ea
Resistencia de carbón de 1/4 watt de 5Kohm $2,00
resistencia de carbón de 1/4 watt 270 ohm (rojo púrpura marrón) $0,50
Transistor de ratón viejo circuito dimmer gratis

********************************************************************
Total $140,16

También usé algunos de varios tornillos que ya tenía, #4, #6 y Nylon #6

Referencias:

http://www.leddynamics.com/LuxDrive/datasheets/3021-BuckPuck.pdf
http://www.leddynamics.com/LuxDrive/datasheets/3021-BuckPuck.pdf
http://www.philipslumileds.com/pdfs/DS60.pdf
