"Francia Ecologie de fuente abierta" completado con éxito una financiación para comprar los materiales para un segundo prototipo mejorado, incluyendo 4 módulos como el descrito en este instructivo.
Si te apetece contribuir de alguna manera el proyecto, asegúrese de que estaremos muy feliz bienvenida! ¡Muchas gracias!
FABRICANTE DE CONTACTOS
Andrea Sannnuto, Hugo Frederich, Cyril Libert, François Veynandt, Philippe Gattegno en www.opensourceecologie.org
BREVE DESCRIPCIÓN

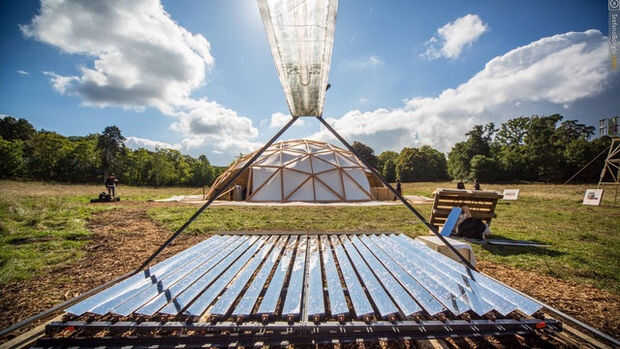

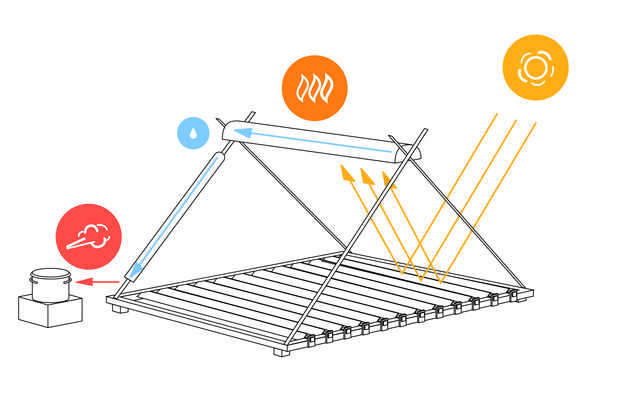

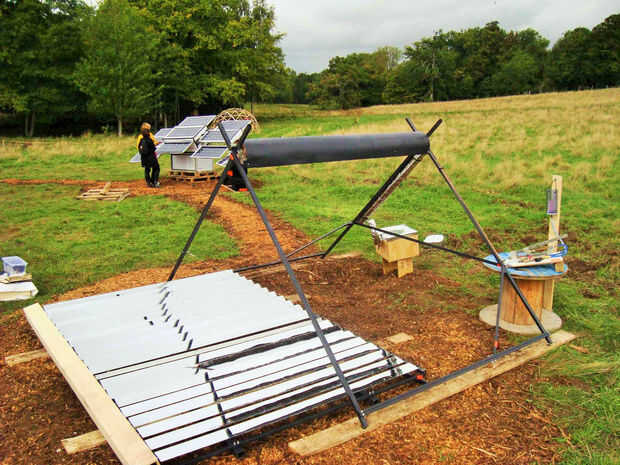

Este documento describe la construcción de un concentrador solar de Fresnel lineal. El prototipo está adaptado para las necesidades de calor entre 100° C y 250° C.
COMPRENSIÓN
Los niveles actuales de consumo de energía son generalmente insostenibles. El uso de la energía solar favorece una mejor distribución de la actividad económica territorial. Mientras tanto, muchos modelos actuales tampoco están diseñados para la industria, ya sea para cocinar en los países del sur. Open Source Ecologie Francia investiga y desarrolla un concentrador solar hecho para un mercado intermedio, con el fin de hacer posible para los pequeños productores, artesanos y micro industrias el uso de la energía solar. El prototipo está diseñado para los usos artesanales más comunes: colectivo de cocina, producción local de alimentos, extracción de aceites esenciales, mermelada de cocción, esterilización del tarro, purificación del agua, tratamiento de la madera, vapor de alimentación, otro proceso utilizando el vapor debajo de 250° C. Vapor a temperaturas más bajas se puede producir en el prototipo, las posibles aplicaciones son calentar el agua corriente, producto de secado...
Proponemos un módulo capaz de producir el máximo 1 kW. Todo el sistema combina un número determinado de módulos para producir entre 5 y 50 kW. El sistema debe ser equipado con los componentes adecuados y automatización, tiene para adaptarse a las actividades profesionales de los usuarios; por ejemplo, puede ser la principal o la conexión de energía. Su precio tiene que ser lo suficientemente baja como para ser fácilmente adoptado y compartido.
INFORMACIÓN GENERAL
HABILIDADES NECESARIAS
- Trabajo del metal / soldadura
- Carpintero
- Corte por láser
- Plomería
- Electrónica
- Puede ayudar: conocimientos básicos en geometría, óptica y material propiedades (relacionado con un concentrador solar)
REQUISITOS
Algunas tareas deben hacerse con 3 personas, como el montaje de la estructura.
Un concentrador solar utiliza la luz del sol y es útil en las regiones con alta radiación solar. Un cálculo de rentabilidad es útil.
Algunos métodos son muy específicos para el proyecto, pero además, hay métodos comúnmente usados (corte por láser de soldadura; corte de metales, perforación...)
Complementario a este manual, usted puede encontrar en línea más información en:
- Licencia de software, electrónica, modelado (una vez finalizado), documentación, detalles: ver Github
- discusiones en nuestro Foro
- la documentación y escritura colaborativa en francés está sucediendo en nuestro Wiki
- requisitos técnicos dando una comparación entre el demostrador actual y el siguiente prototipo
- el proyecto en francés:
- puede suscribirse a nuestro boletín de noticias y mucho más en nuestra página web: www.osefrance.fr :)
COSTO
Sobre 2000€ de material.
TIEMPO DE FABRICACIÓN
Aproximadamente 150h. 7 días 3 personas (o 4 personas durante una semana)
NIVEL DE DIFICULTAD TÉCNICA
Necesidades en términos de competencias intermedias a nivel de expertos:
- Un intermediario know-how para trabajar el metal para la construcción de la estructura;
- Un intermediario know-how para instalar la electrónica;
- Intermediario de conocimientos expertos para construir el circuito hidráulico, dependiendo del nivel de presión y temperatura de uso.
MATERIAL Y HERRAMIENTAS
ENTRADA
Acero
- Tubo 40 x 30 grueso: 2 L1430 longitud mínima 1430 cantidad: 4 (orden: 1,5 x 6m)
- Tubo 25 x 25 espesor: 2 L2130 mínimo: 2130 cantidad: 4 (orden: 2x6m)
- Tubo de 30 x 30 espesor: 2 L2500 longitud mínima: 2500 cantidad: 5 (orden: 2 x 6m)
- 20 x 20 grueso del tubo: 2 L2200 cantidad: 4 + L1000 cantidad 2. longitud mínima: 2200 (orden: 2,5 x 6m)
- Tube_50x50 ép.3 longitud mínima L3m: 3m cantidad: 2 (orden: 1x6m)
- JONC acier Ø8 cantidad: 6M de longitud mínima: 150mm (orden: 1x6m)
- Plana (15 a 20) x (2 a 2,5) L2, longitud mínima de 5m: 2, 5m cantidad: 2 (orden: 20, 58 x 2, 5 L6m)
- Plana (7 a 10) x (1 a 2) L2, longitud mínima de 5m: 2, 5m cantidad: 1
- Plana 20 x 3, L100mm cantidad 2
- Plana 30 x 5, L2150mm cantidad 1
- Perfil. dimensión interior: (à 20 35) x (30 à 50) L 2, cantidad de m 2: 2; L 100, cantidad 2. longitud mínima: 2, 2m (orden: dim int 27 x 55,5 Espesor: 3. dim ext 30 x 58.5)
- Acero inoxidable barra 8000 mm largo, 8mm de diámetro
Aluminio
- Plaza de 2000m de largo, tubo de 20 x 40.
- 2000 x 3000 (2000 x 2000 + 3 veces 340 x 680 m m + 2 veces 230 x 125 mm + 2 veces 50 x 50 mm) placa de espejo, aluminio anodizado
- 0,2 mm de espesor de la placa (placa de impresión offset) 700 x 2100 mm + 300x250mm
Tornillos
- Tornillo M10 L80. Cantidad: 2
- Tornillo M8 L100. Cantidad: 12
- Tornillo M6 L70. Cantidad: 32
- Tornillo M6 L60. Cantidad: 40
- Tornillo M6 L70 cantidad: 40
- Tornillo M6 L25. Cantidad: 20
- Tornillos M5. Cantidad: 12
- Tornillo L20 M4 CHC (pan cabeza de maleficio) cantidad: 50
- Tornillo cabeza hexagonal AVELLANADA M4. Longitud mínima: 10 cantidad: 20
- Tornillo M3x16. cantidad: 80
- Tuerca M8. Cantidad: 42
- tuerca M6. Cantidad: 200
- tuerca M5. Cantidad: 12
- tuerca M4 cantidad: 150. (60 tornillos M4 H (espesor 3) + 50 en tornillos de cabeza avellanados M4 (grueso de 3)
- Cantidad de arandelas M3: 300. Ø9-Ø3, 2-espesor: 0,7
- Cantidad de arandelas M4: 120. Ø12-Ø4, 4-grueso: 1
- Cantidad de arandelas M6: 250. 13.8 Øext et 18
- cantidad de varilla M8 de rosca: 1000 mm. longitud mínima: 400mm
Madera
- Madera placa (por ejemplo madera estructural laminada), dimensión mínima: 810 x 500 (grueso: 10) compatible con corte láser. Cantidad: 2
Tubos
- tubo de 1 cobre con un diámetro exterior de 55 mm y una longitud de 1900 mm
- tubos de cobre 4,5 m, longitud mínima m 3.
Otros
- Pintura anti-rost
- sellador PVC aluminio especial para esmaltar
- Patas regulables en altura M8. Rosca M8 L25 – cantidad de 35mm de altura total: 8
- Cubierta 1000 x 250 x 4 cantidad: 2
- 2000 mm de longitud de un cable de acero de diámetro 2 mm
- "elemento para ajustar la longitud del cable" 1
- Pegamento
- Lana de roca (u otro material de aislamiento resistente al fuego, 300° C) cantidad de (600 x 1000) espesor aislamiento 10 cm 2.
- De algodón aislamiento (para tubo de vapor) 10 cm de espesor, 600 x 1000, cantidad 1.
- Cinta adhesiva de aluminio (cita en el texto)
- Cinta adhesiva
- Buje de auto-lubrifying. Cantidad: 40
HERRAMIENTAS
Herramientas de taller regular de metal y de madera, incluyendo:
- Hack saw
- Amoladora
- Máquina y juego de brocas para metal de perforación: 3mm, 4mm, 5mm, 6 m, 8 mm, 10 mm, 20 mm. brocas para madera: 4mm, 10mm.
- Papel Bristol
- Cortador de
- Aparatos de medición: más de 3 metros de cinta de medida, regla de 1 m, transportador cuadrado y metálico
- 3 abrazaderas
- Sumiendo a la Sierra
Plus:
- cortador/impresora láser
SALIDA

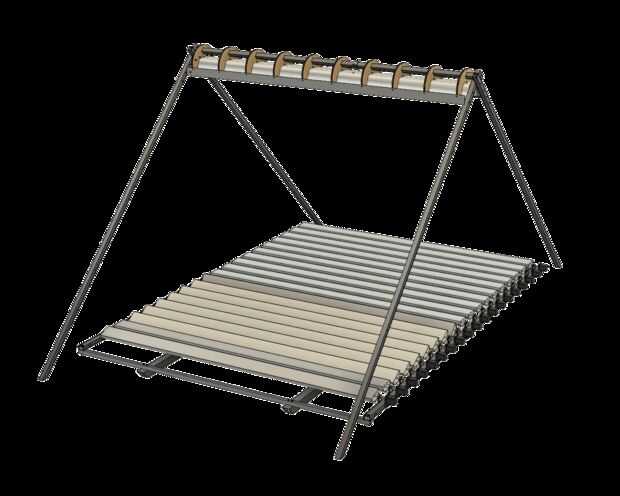

El concentrador:
- campo de espejo
- receptor
- sistema de seguimiento
- demostración...
+ RESIDUOS: espejos, piezas de metal, sin usar pedazos de madera, pegamento, sellador
PARTES DE LA DOCUMENTACIÓN
1. campo de espejo
1.1. apoyar la estructura (1 día)
1.2. espejo facetas (1 día)
2. el receptor
2.1 soporte estructura (1 día)
2.2 esqueleto del receptor (1 día)
2.3 CPC Reflector
2.4 tubo absorbedor de
2.5 montaje del receptor (3h)
3. seguimiento de sistema (2 días)
4. demostración de uso
