Dedos de Galileo - una astronomía Open Source herramienta de aprendizaje (2 / 5 paso)

Paso 2: Crear la placa de circuito

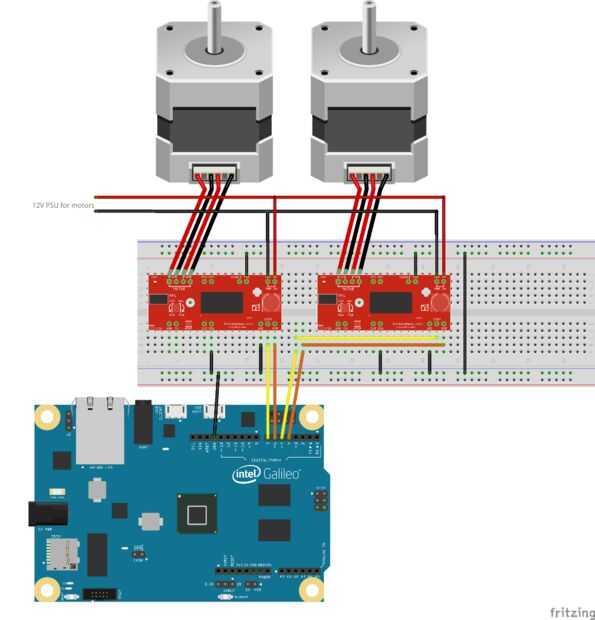

Puede utilizar un protoboard, veroboard, o incluso imprimir un PCB si tienes tiempo y recursos. El diagrama del circuito está por debajo.

  1. Conecte MS1, MS2 y el suelo (siguiente paso) en ambas tarjetas a tierra en el ARDUINO.
  2. Conectar M + y GND (en el PWR) en ambas tarjetas a la fuente de alimentación de 12V para el motor.
  3. Conecte el DIR en easyDriver 1 a Arduino pin 4.
  4. Conectarse paso easyDriver 1 Arduino pin 5.
  5. Conecte el DIR en easyDriver 2 a Arduino pin 6.
  6. Conectarse paso easyDriver 2 Arduino pin 7.
  7. Conectarse cada motor propio easyDriver, prestando atención a que la bobina es que.
