Cuerpo de la guitarra de fibra de carbono - en Techshop (4 / 13 paso)

Paso 4: Hacer un archivo de molde laserable

Una vez que el modelo 3d fue creado, fue transferido a gratis Make 123D de Autodesk programa, que es capaz de rebanar el modelo en capas para hacer un molde de cartón.

Haciendo un molde

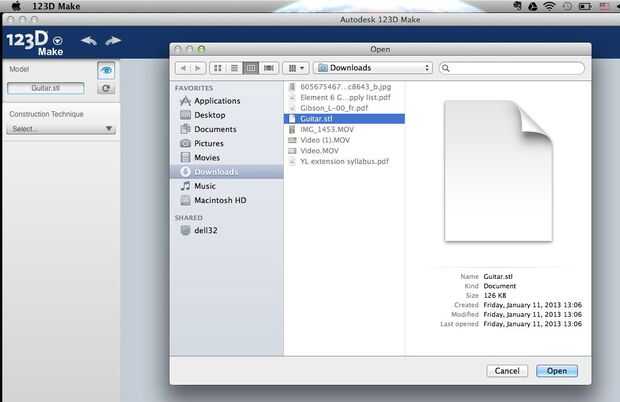

  1. 123D abierto hacer. Utilice el botón en el lado izquierdo para importar un modelo 3D, abra el archivo Guitar.stl
  2. Ahora, el modelo debe ser exhibido en el centro de la ventana. La izquierda ahora debería haber una opción para "técnicas de construcción". Seleccione "rebanadas de apilados", esto crea capas de rodajas apiladas verticalmente, que es perfecto para nuestra construcción de cartón

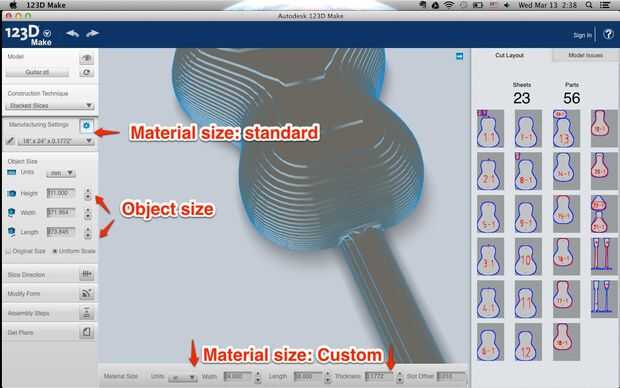

  3. A continuación, es necesario establecer las dimensiones para el objeto y el material está siendo hecha de. El programa automáticamente cortado el modelo en 0,177" cortes, que creó 56 piezas extensión 23 láminas de cartón.
    • El tamaño de mi modelo era ~ 935 milímetros (36 adentro) largo X 358mm (14 in) de ancho X 111mm (4,37 pulg)
    • El tamaño de mi material fue 24 largo X 18 ancho X 0.177 en trozos gruesos de cartón
  4. Inspeccione el modelo y las hojas para los errores. Si todo parece bien, vaya a la parte inferior del menú izquierdo y seleccione "haz planes".

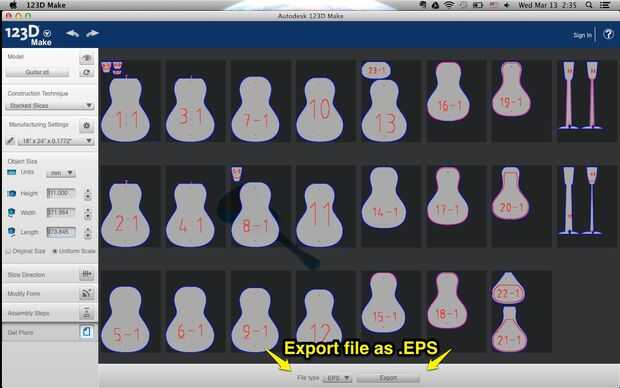

  5. Seleccione el formato deseado en la parte inferior de la ventana. Exportación. Archivos EPS permitirá las hojas de abrir en Illustrator o CorelDraw, donde pueden ser enviados al cortador del laser.

Para aquellos sin acceso personal a un cortador láser, todavía puede utilizar el modelo mediante el envío de cualquier modelo 3D o hacen que los archivos exportados de 123D exterior servicios de fabricación que puede crear y enviar un molde.
