Criterios para el motor de ciclo Stirling de diseño (5 / 7 paso)

Paso 5: Pistón de potencia

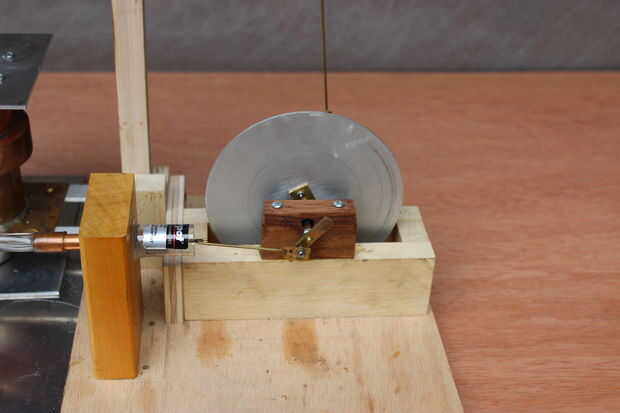

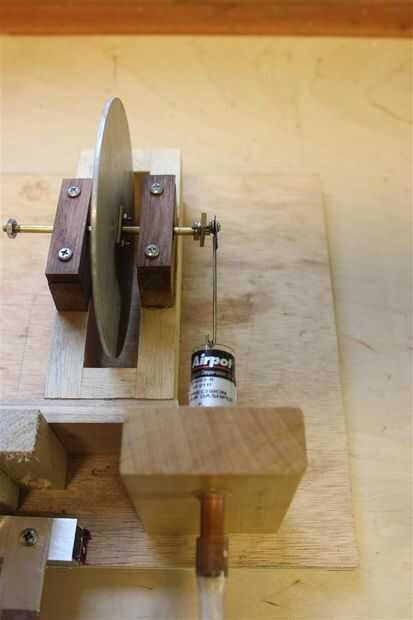

El pistón de potencia y el cilindro impulsión del motor, usando ciclos de presión desde el cilindro del desplazador. Ellos son los únicos comprar componentes en este motor. El pistón está hecho de grafito, la botella es de cristal; las piezas se fabrican para cerrar tolerancia y son prácticamente libre de fricción y de aire apretado.  Pegué el cilindro de vidrio en un 3/4" diámetro agujero aburrido en un bloque de madera; enfrente el cilindro es un tramo corto de tubería de cobre de 1/4".

Detalles de diseño:

  • Pistón y el cilindro de alimentación: diámetro del pistón 5/8"; movimiento de pistón de 5/16". Compra de Airpot Corporation (no, no es la misma empresa que hace ollas de café)
  • Varilla de conexión: 3/32" alambre de latón soldada a la hoja de cobre amarillo.
