Montaje del eslabón giratorio para el motor de luz LED

Este instructivo describe brevemente la adquisición de un motor de luz LED y la conversión de una montura giratoria de bola y el zócalo que le permite apuntar con cuidado el motor de la luz en casi cualquier dirección.

Edificio la montura giratoria de un motor de la luz . Louis M. Brill

El término motor de luz describe una fuente de iluminación que proporciona un específico, control de luz para una aplicación determinada. Por ejemplo, las luces de un semáforo pueden considerarse un motor ligero. En mi trabajo como artista luz que esculpe con la luz, uno de mis requisitos de iluminación está teniendo motores de luz que pueden ser dirigidos en ángulos específicos para ajustar la dirección del haz luminoso en la pantalla.

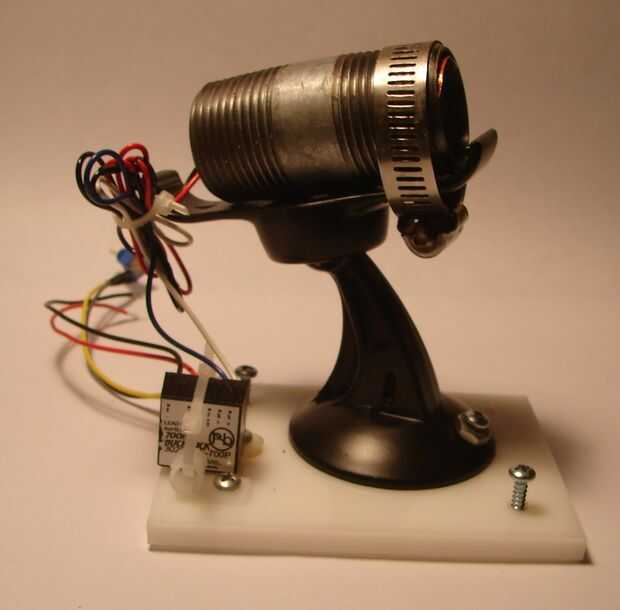

Este proyecto de bricolaje implica adquirir un cierto tipo de motor de la luz y la transformación de un bola y montaje de tablero de instrumentos GPS de teléfono inteligente en un montaje de motor de la luz. El resultado final de este proyecto es un motor realizable de luz LED que está conectado en una posición fija, y permitiendo que el usuario sea capaz de mover el motor de la luz para ajustar la posición final de su haz de luz.

Hay una advertencia, aunque el montaje del tablero de instrumentos es muy robusto, ajuste de dirección del haz de luz dentro de su aplicación debe hacerse con moderación ya que giro excesivo del soporte del teléfono inteligente puede hacer estallar. Volver a ponérselo puede ser más difícil una vez que el soporte base se adjunta a su solicitud.

Piezas

Componentes LED

(1) kit de motor dinámico de la luz

(1) cable BuckPuck (350, 500, 700mA) con potenciómetro

(1) enchufe terminal (2.1 mm hembra)

(1) 12VDC 1,0 Amp pared verruga alimentación

Piezas que puede encontrar en tu ferretería local

(1) una pulgada diámetro, acoplamiento de tubería de dos pulgadas de longitud y acero

(1) abrazadera de la manguera

(2) bridas de sujeción

(2) tornillos metálicos 3/8 (para conectar abrazaderas de cable para montaje en base)

(1) 5/8 tornillos metálicos (para sujetar el montaje en salpicadero para base de montaje).

(2) 5/8 tornillos metálicos (para fijar base de montaje para aplicación).

(1) cinco pulgadas x 5 pulgadas x 3/8 pulgadas de madera o bolsa de polietileno de alta densidad

& Soporte salpicadero Garmin (1)
