Control PWM simple (555) para el Motor, luces, calienta la ropa, etc.

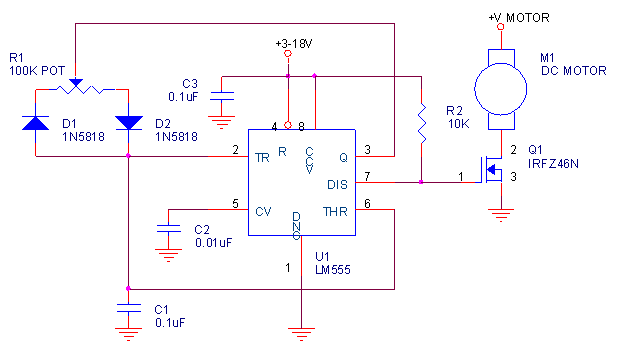

no voy a entrar en los pormenores de este circuito, cómo hacerlo. Usted puede ahorrar unos centavos utilizando componentes recuperados de antiguos tableros de circuito, pero estas partes son todos baratas y readiy disponible.  El circuito aquí es 144Hz y R2 (10k) no es necesario para mis necesidades, el siguiente circuito es para un ventilador y R2 se enciende el ventilador en un fallo PWM es decir fail safe.

El cct PWM sólo utiliza 1ma

Piezas

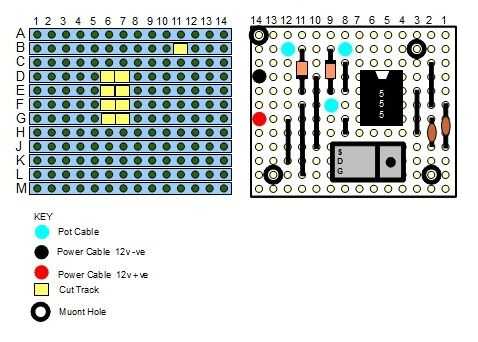

Junta de tira
1 x 100 nf Capaitor
1 x 1 uf Capaitor
chip 555 x 1 temporizador
1 x 8 pines zócalo (opcional)
2 diodos x (no zenner)
1 x 100 k potenciómetro
cable 22 awg
Tranzas (conveniente para su proyecto)
Caja del proyecto.

Herramientas

Cortadores de alambre
de la soldadura
soldadura de hierro
broca de 5 mm.
Sierra

Etiquetas: Pwm, Ropa caliente
