Criterios para el motor de ciclo Stirling de diseño (3 / 7 paso)

Paso 3: Volante y cigüeñal

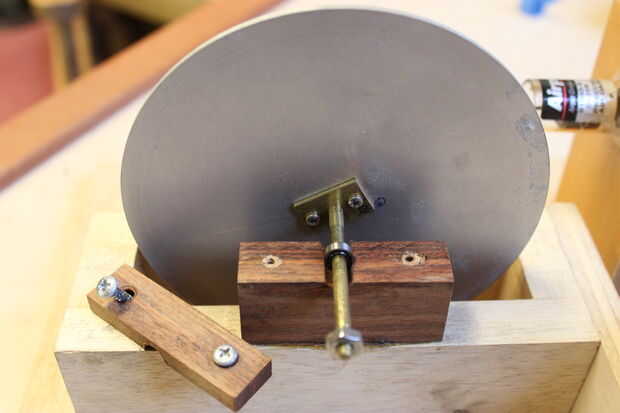

Construí el volante de una hoja de aluminio; corte áspero de una sierra de banda y terminando en una lijadora de banda. El "hub" está hecho de dos tiras de acción de la barra de latón, con tornillos y tuercas. Esto ayuda a alinear el volante y previene el tambaleo. Perforó los ejes y el volante con una broca de 5/32" y presiona en el eje de 5/32"; fue bastante apretada.

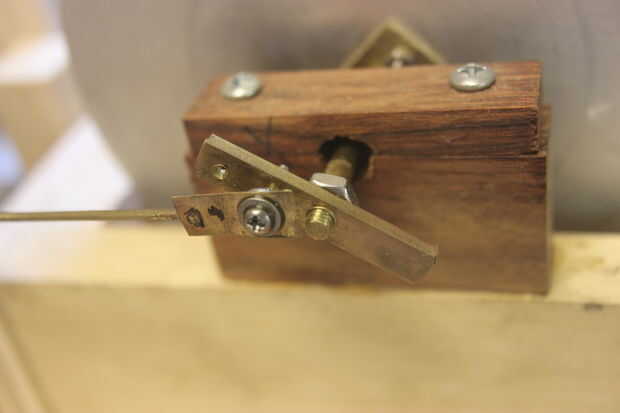

Se puede ver en las fotos cómo diseñan el cigüeñal y el pasador del cigüeñal.  Perforado y golpeado ligeramente una barra de bronce a rosca en el eje de volante roscado 5/32". El pasador del cigüeñal es solo un tornillo que rosca sobre un agujero taladrado y roscado en la barra de latón. Esta forma es fácil cambiar la manivela lanzar distancia; sólo taladro y aprovechar un nuevo agujero a la distancia deseada. Además, el ángulo de fase se puede cambiar fácilmente aflojando la tuerca 5/32" en el cigüeñal, girando el manivela tiro y vuelva a apretar la tuerca.

Detalles de diseño:

  • Volante: Aluminio, 0. hoja de 100", 5" diámetro
  • Manivela de tiros: acción de la barra de latón; 3/32 "x ¼"; taladrado y roscado para eje y pasador del cigüeñal
  • Pernos de biela: tornillos y tuercas, tornillos del #2 48 tpi
  • Eje: Varilla de latón, 5/32" de diámetro.
  • Cojinetes: rodamientos de bolas, 5/32 ID, 5/16 OD (de cojinetes de la Boca)
  • Eje: Acción de la barra latón;  3/32 "x ¼"
  • Distancia de tiro, la manivela pistón: 5/16"(para el recorrido del pistón es de 5/8")
  • Distancia de tiro, la manivela displacer: 1.0"(para el desplazador desplaza 2.0")
  • Ángulo de fase entre el pistón de potencia y el pistón desplazador: 90 º

Consejo: Cuando hagas objetos redondos (como volante) Asegúrese de empezar marcando con un compás y marque el centro con un punzón.  Conocer el centro exacto será importante más adelante.

Consejo: Latón y aluminio son fáciles de perforar y tap. No siempre utilizo una llave adecuada, simplemente perforar un agujero ligeramente sobredimensionado y luego usar el tornillo como un grifo. Los tornillos son de acero inoxidable lo más duro que el latón o el aluminio. Usar un dado para roscar el eje. Utilizar 8-32 hilos de rosca de 5/32" diámetro del eje.
