Corte del laser frambuesa Pi LCD caso (3 / 4 paso)

Paso 3: Montar el caso

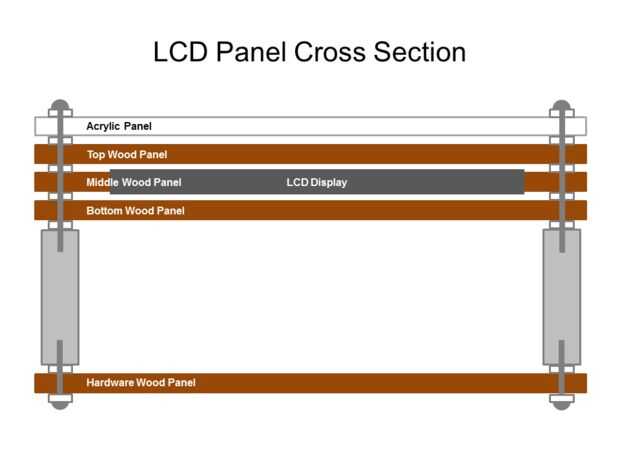

El caso se montará en capas como se muestra en el diagrama de sección transversal.

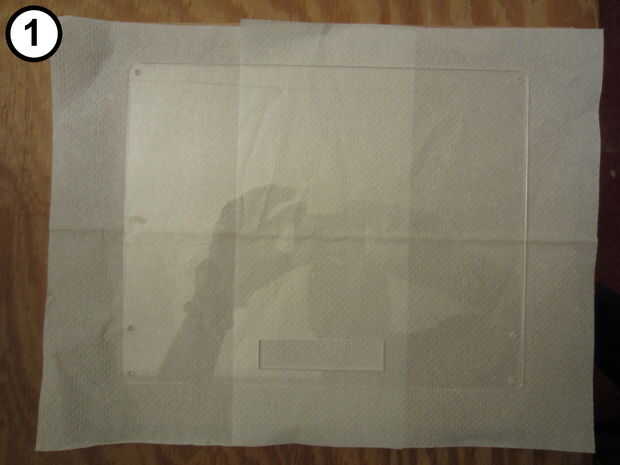

  1. Comenzar colocando el panel de acrílico boca abajo sobre un paño suave o toalla de papel suave (Foto 1). Al manipular el acrílico tenga muy cuidado de no poner huellas en el lado del panel que será dentro de la caja.

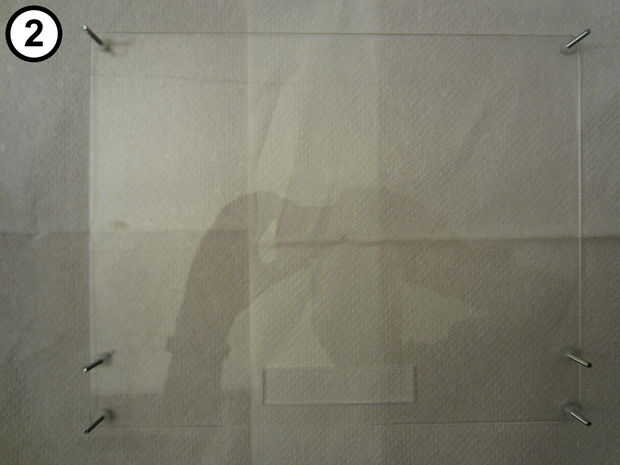

  2. Poner una arandela de nylon en cada tornillo de la máquina e introduzca los seis tornillos de máquina #4-40 desde la parte inferior. Añada una arandela de nylon en cada uno de los tornillos (Foto 2).

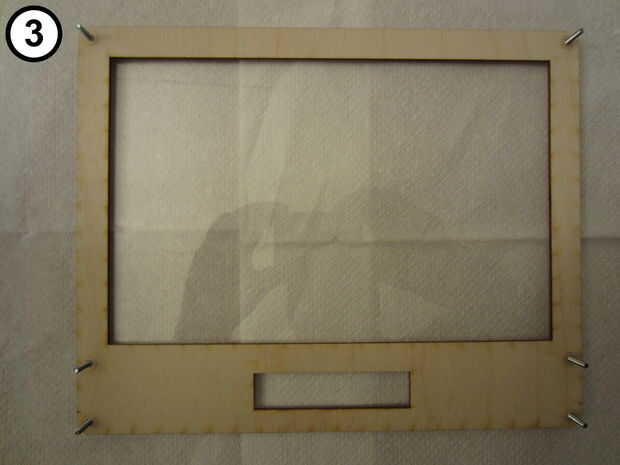

  3. Coloque el panel superior grabado de lado hacia abajo sobre los tornillos y arandelas de nylon en cada uno de los tornillos (Foto 3).
  4. Pon el panel central sobre los tornillos y arandelas de nylon en cada uno de los tornillos (foto 4).

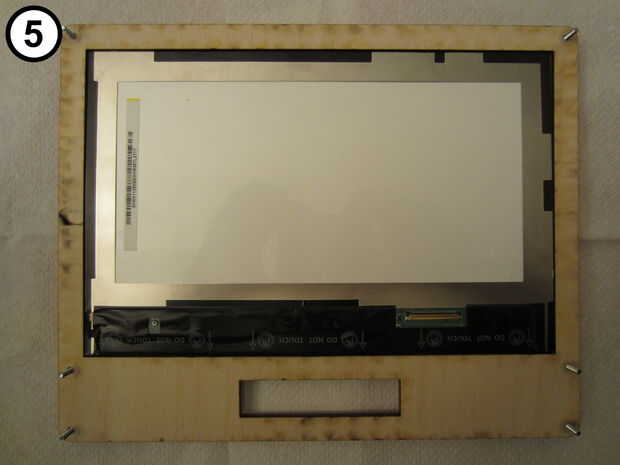

  5. Limpiar la pantalla LCD y colocarla cara abajo en la abertura en el panel central con el conector del cable del LCD a la derecha (Foto 5). La pantalla LCD debe encajar perfectamente - no lo fuerce. Si no encaja pero es cerca de guarnición, la arena la abertura para hacerla más grande. Si el ajuste es lejos, entonces puede que necesite hacer un nuevo panel con una abertura más grande.

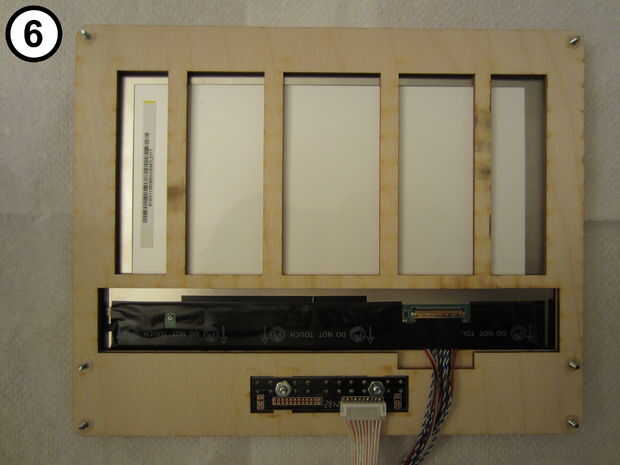

  6. Usando los dos #6-32 tornillos y tuercas, coloque la placa de circuito con los botones del panel y luego coloque el panel inferior en los tornillos, agregue arandelas de nylon para cada uno de los tornillos y enchufe el cable de la placa de circuito video de la pantalla (foto 6).

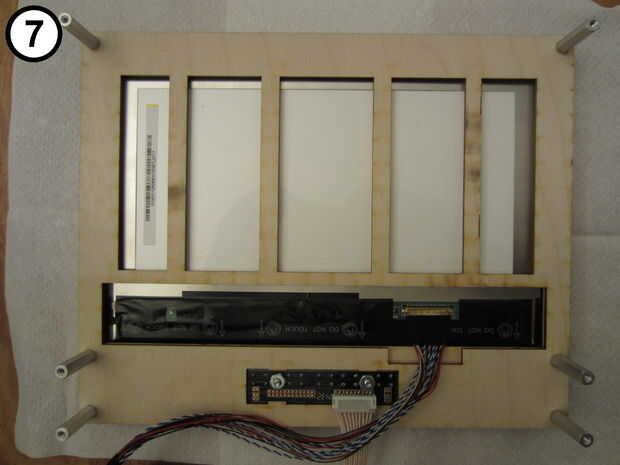

  7. Atornille los soportes en cada uno de los tornillos (foto 7). Los separadores deben atornillarse en apretado lo suficiente como para mantener los paneles en su lugar.

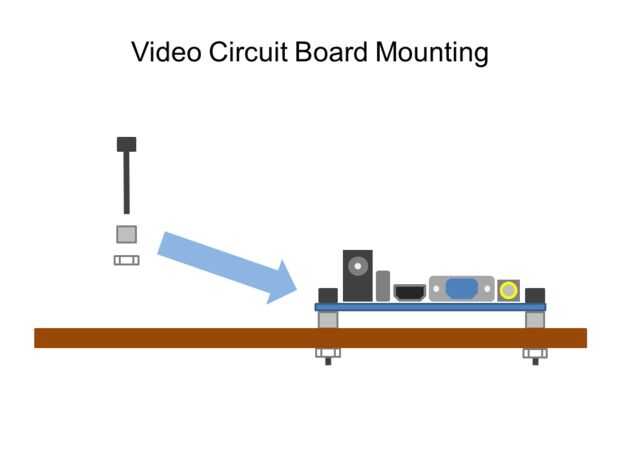

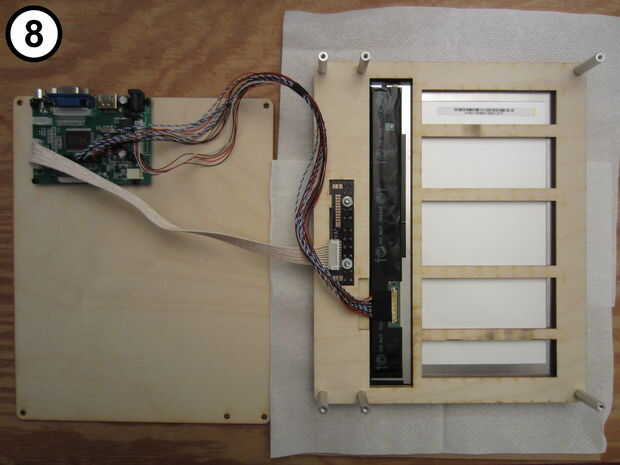

  8. Utilizando los tornillos de nylon, los espaciadores de nylon redonda y tuercas de nylon, Monte el circuito de vídeo en el panel inferior de hardware usando el diagrama de "Video montaje de la placa de circuito" y la foto 8 como guías.

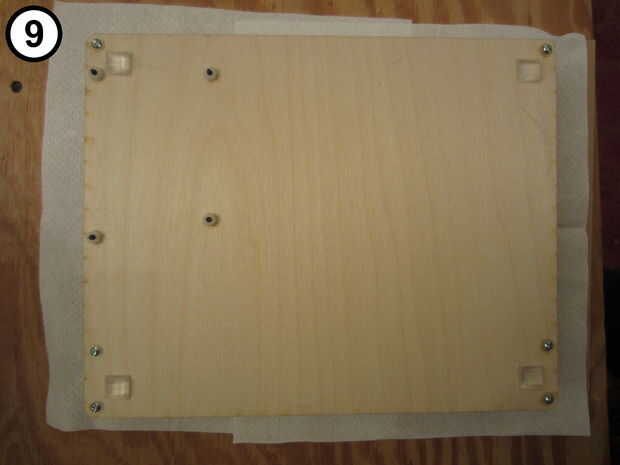

  9. Coloque el panel inferior de hardware sobre los separadores de aluminio. Poner una arandela de nylon en cada uno de los seis tornillos de máquina #4-40 1/2" y coloque el panel inferior de hardware en los soportes como se muestra en la foto 9. Adherir la hoja de goma en la parte inferior.
  10. Apriete todos los tornillos. No apriete demasiado los - deben ser "mono firmemente" no "gorila apretado".

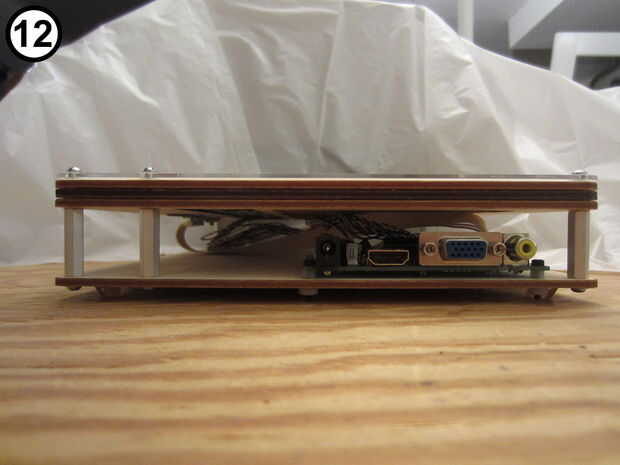

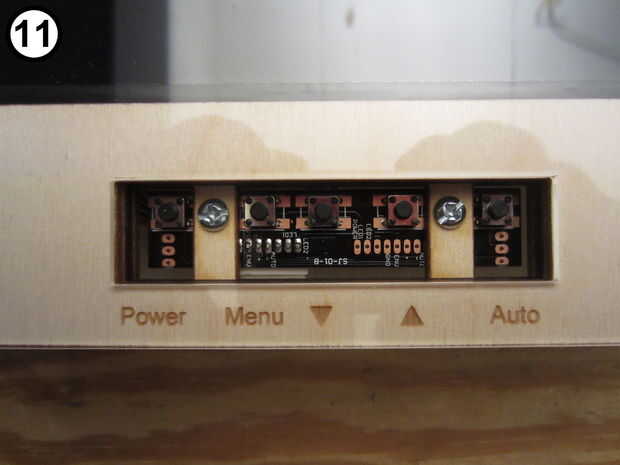

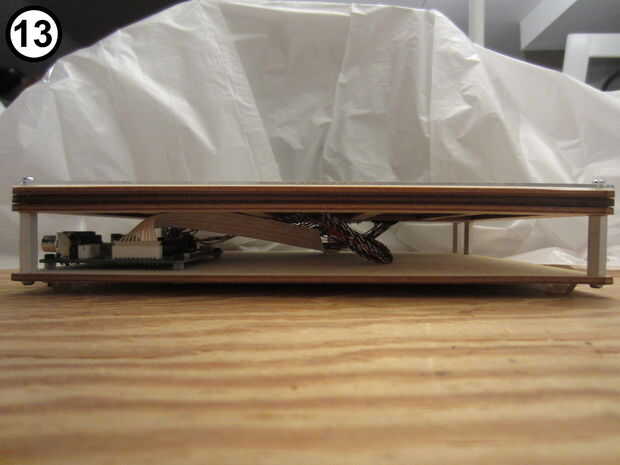

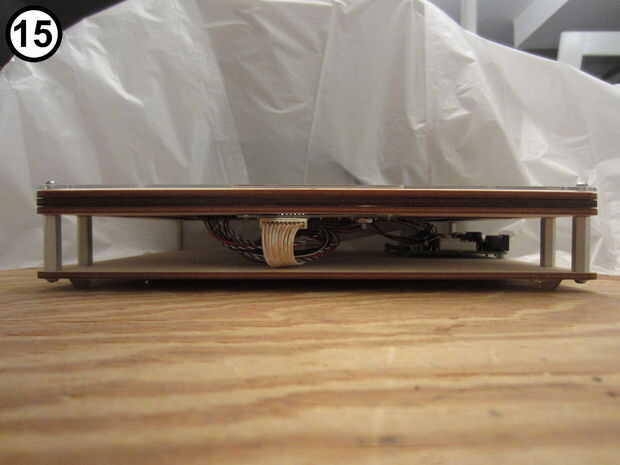

El caso ya está completamente montado. Varias vistas del caso compartan se muestra en las fotos 10-15.
