Paso 2: Cortar las piezas del caso
La primera tarea es cortar los paneles de madera de una hoja de contrachapado de abedul de 1/8"(3 mm). Un cortador del laser de Epilog Helix de 45 vatios en TechShop fue utilizado para cortar y grabar las partes. Todas las piezas del caso pueden excluirse de una hoja de 24 "x 18" de la madera contrachapada.

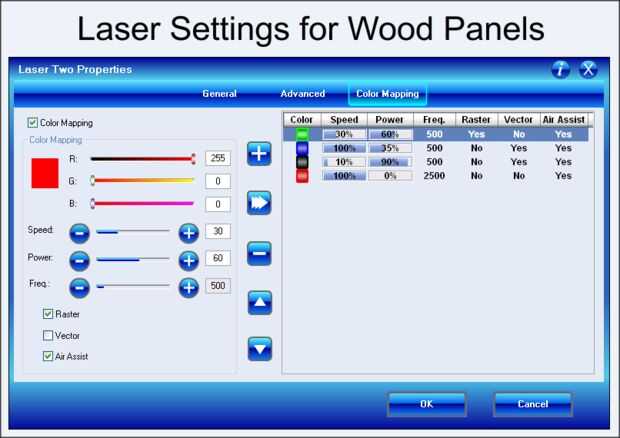

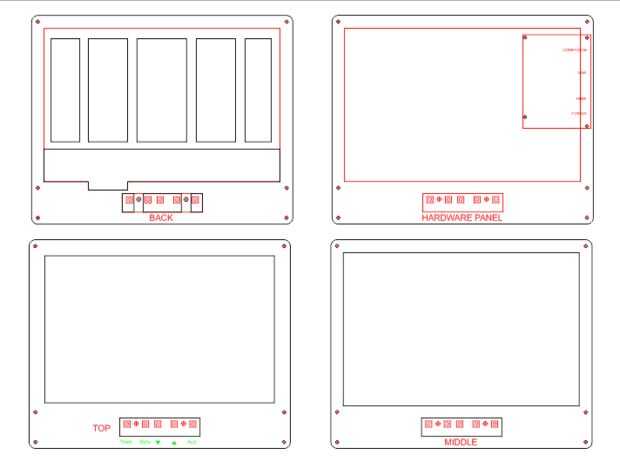

En el primer diagrama se muestra el diseño de los paneles de madera. Las líneas negras se cortará por el cortador del laser; el texto verde se grabado; no se cortarán líneas rojas - muestran información de alineamiento utilizada como los paneles fueron diseñados. Usé la capacidad de asignación de color de la cortadora del Laser para especificar la configuración de corte y grabado. Los valores utilizados se muestran en el lado derecho de la pantalla de "Configuración láser para paneles de madera".
Las piezas de madera son:

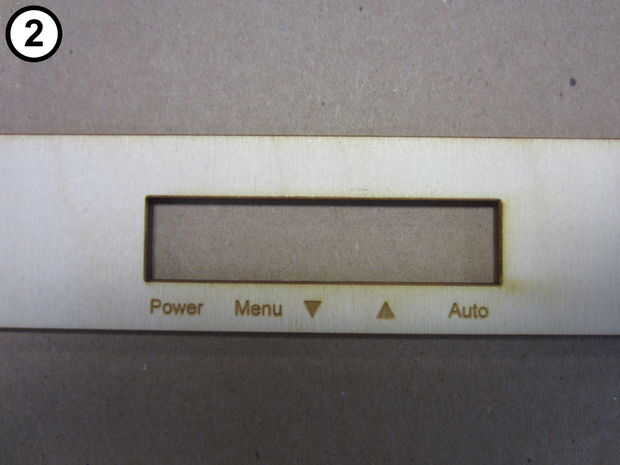

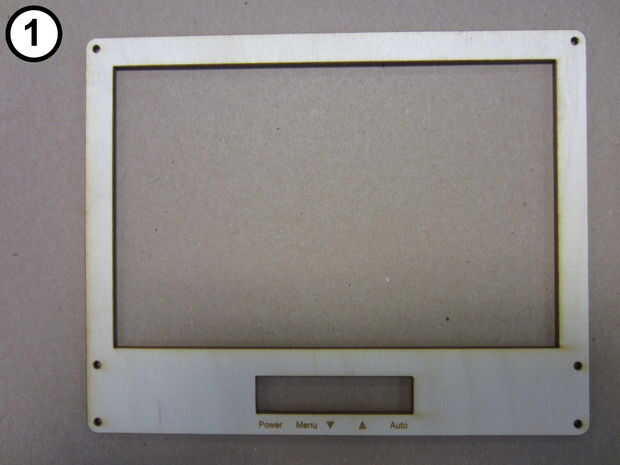

- Panel frontal (fotos 1 y 2).

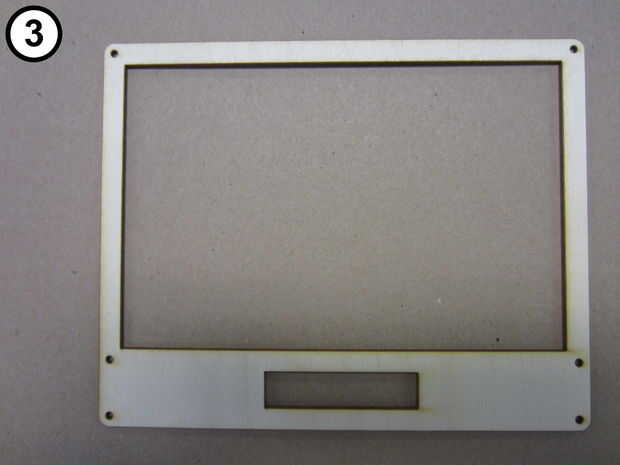

- Panel central se utiliza para mantener la pantalla LCD (Foto 3). La pantalla encaja exactamente en la apertura. Las exhibiciones del LCD probablemente varían ligeramente en tamaño por lo que debe medir la pantalla LCD para asegurarse de que se forma en este recorte y ajuste el recorte si es necesario.
- Panel inferior que apoya y bloquea la pantalla en su lugar (foto 4). La placa de circuito con los botones de control para la visualización se unirá a este panel.

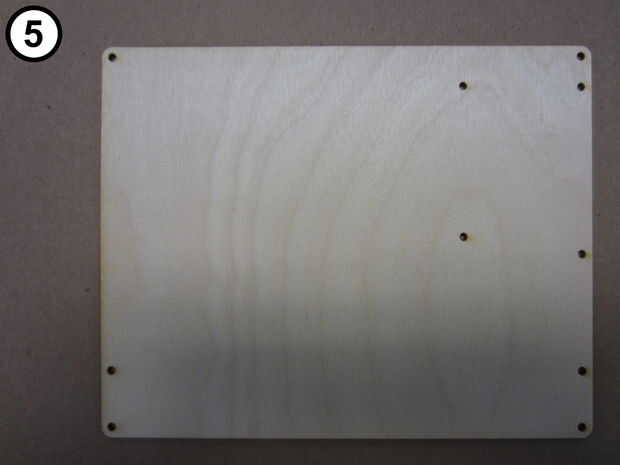

- Panel de hardware inferior (Foto 5). El controlador de vídeo para la exposición se montó en este panel.
Quemaduras por el láser pueden eliminarse con un lijado suave con lija de grano 120.

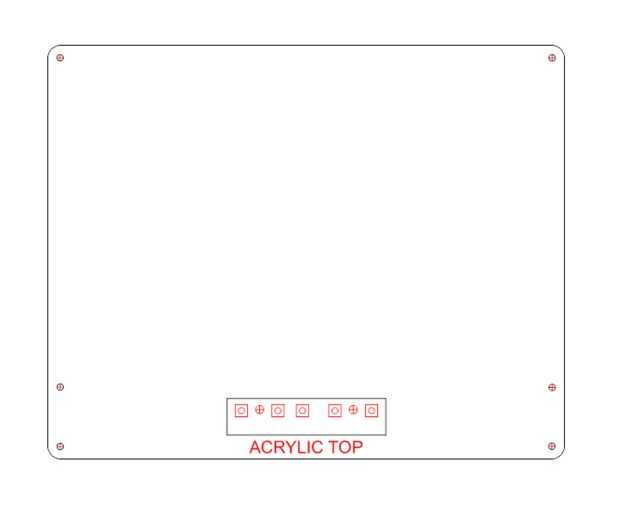

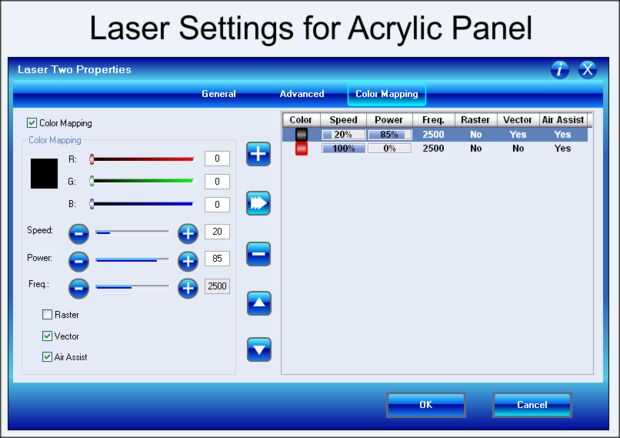

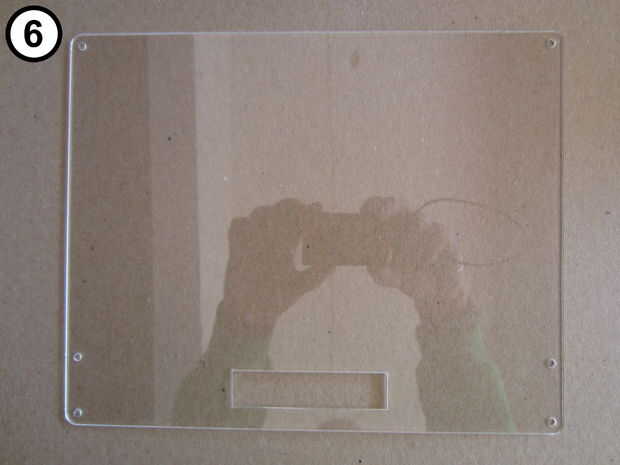

La siguiente tarea es cortar el panel acrílico superior (foto 6). Este panel se utiliza para proteger la pantalla LCD. En el segundo diagrama se muestra el diseño de este panel. Asignación de color se utilizó para el corte: las líneas negras se cortaron y se establecieron las líneas rojas para no cortar ni grabar como se muestra en la captura de "Laser para acrílico Panel de configuración". Use un acrílico como Novus 1 plástico limpio y brillo y paños no abrasivos para limpiar el panel.
Los archivos de diseño de corte láser están en el archivo ZIP adjunto a este paso. El archivo ZIP contiene CorelDraw (.cdr) y archivos de PostScript encapsulado (.eps) para el diseño y el color de asignación de archivos (.dat) de ajuste para el corte de las piezas de madera y acrílico. Ver página 113 de https://www.epiloglaser.com/downloads/pdf/mini_he... para más detalles sobre cómo usar la asignación de color.
