Corte del laser frambuesa Pi LCD caso (1 / 4 paso)

Paso 1: partes

Las piezas siguientes son necesarios para construir la frambuesa Pi LCD vitrina:

Electrónica de panel de pantalla LCD:

  • 10,1" IPS módulo de Display de LCD y VGA + HDMI + tablero de conductor 2AV para Raspberry Pi (compré mi en eBay al vendedor llamado 1984yht888) (Foto 1)

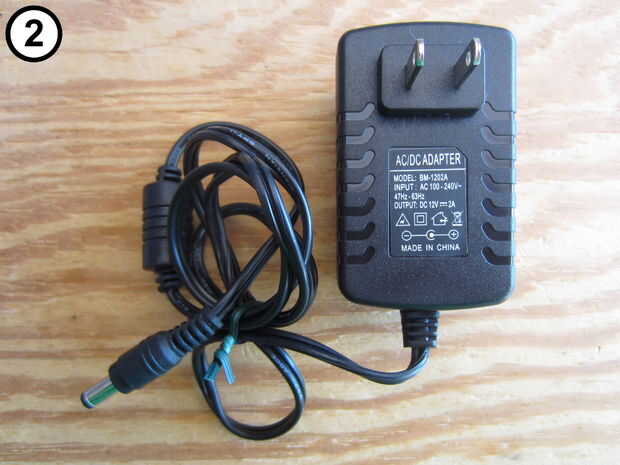

  • Tontec 12 voltios 2 amperios fuente de alimentación adaptador o equivalente (parte de la Amazonía B00LFBPL7K) (Foto 2)

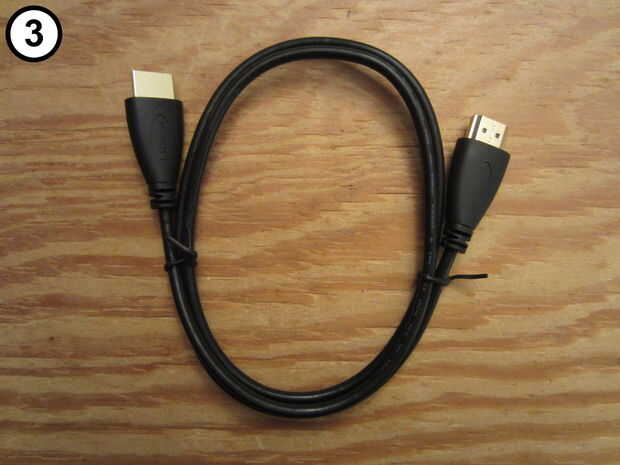

  • Cable HDMI para conectar la pantalla a la frambuesa Pi (Foto 3)

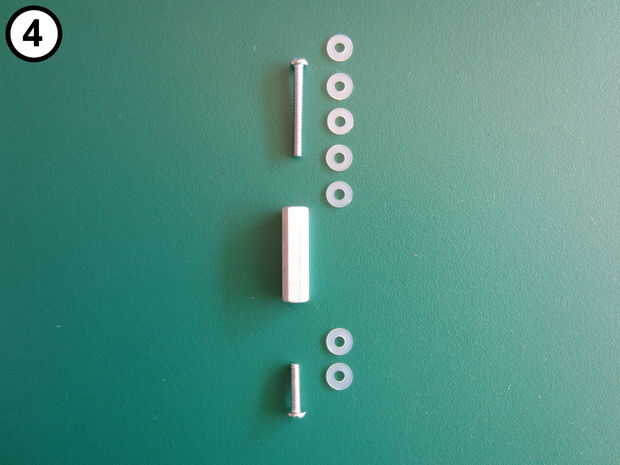

Hardware para sostener la paneles juntos (foto 4):

  • Seis juegos de los siguientes:

    • 1 #4-40 3/4" tornillo de la máquina
    • 7 arandelas de nylon #4 (número de parte de Amazon B000FN1560)
    • 1 #4-40 1" aluminio hexagonal hembra a hembra separador (número de Jameco 139205)
    • 1 #4-40 1/2" tornillo de la máquina

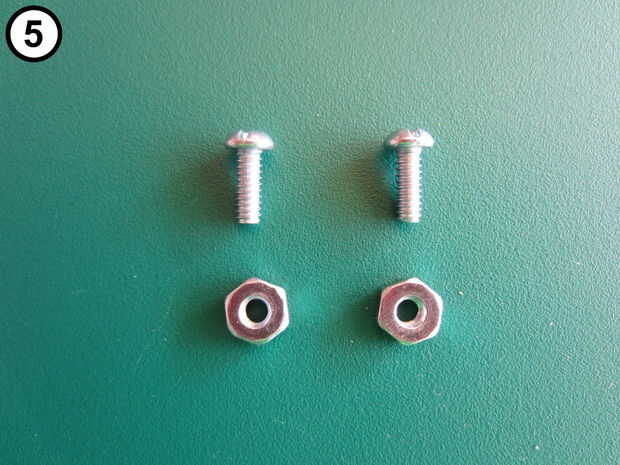

Hardware para la fijación de la placa de circuito del botón para el caso (Foto 5):

  • 2 tornillos de máquina #6-32 3/8"
  • 2 #6-32 tuercas

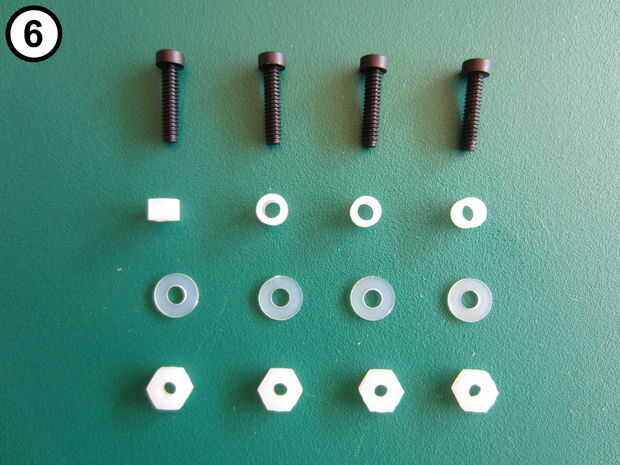

Hardware para conectar el controlador de vídeo al panel inferior de hardware (foto 6):

  • 4 nylon negro #4-40 1/2" tornillos (número de parte de Amazon B00F3304S2)
  • 4 tuercas de nylon #4-40 (número de parte de Amazon B000FN0C4Q)
  • 4 arandelas de nylon #4 (número de parte de Amazon B000FN1560)
  • 4 #4 nylon redondo espaciadores (tamaño 0,187", diámetro exterior 0,115", diámetro interior 1/8") (número de parte de Amazon B000FP7TY0)

Partes del panel:

  • 1 18 "x 24" hoja de abedul madera contrachapada de 1/8"(3mm) (no fotografiada)
  • 1 9 "x 12" hoja de 1/16 de pulgada de acrílico (no fotografiado)

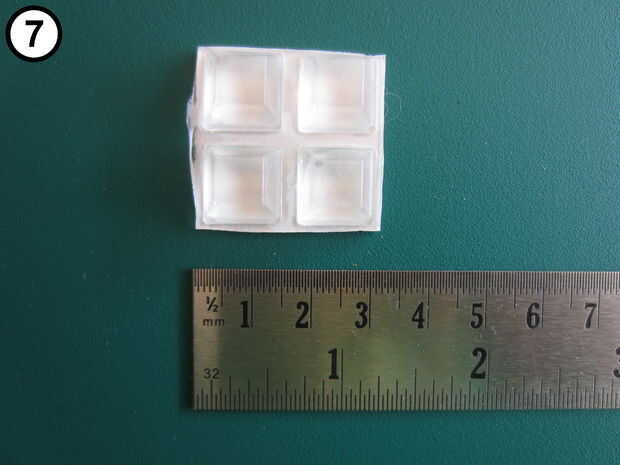

  • 4 pies de goma (foto 7)

Piezas varias:

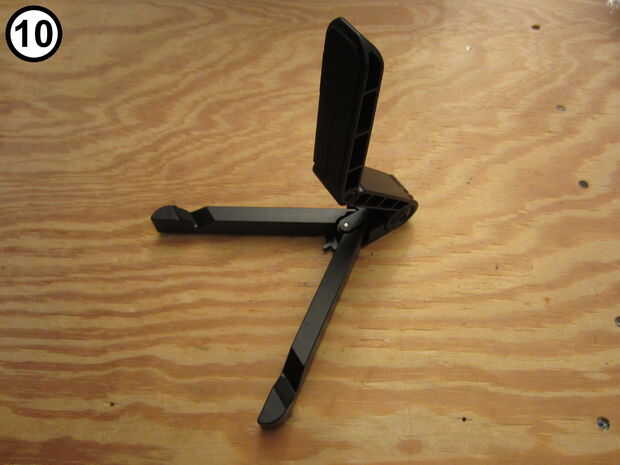

  • AmazonBasics Portable doble viaje de soporte para tablets y eReaders (fotos 8-10) (número de parte de Amazon B0006ZT4VA0)

Herramientas (no mostrados):

  • Pequeño destornillador de cabeza Phillips
  • Papel de arena de grano 120 para quitar marcas de quemaduras de láser corta pedazos de madera.
  • Novus 1 plástico limpio y brillo o similar (grifo plástico parte número 09550) para limpiar el panel de acrílico.
  • No abrasivo pelusa trapos (grifo plástico parte número 64603) para limpiar el panel de acrílico.
