Corte del laser escape de reloj y péndulo

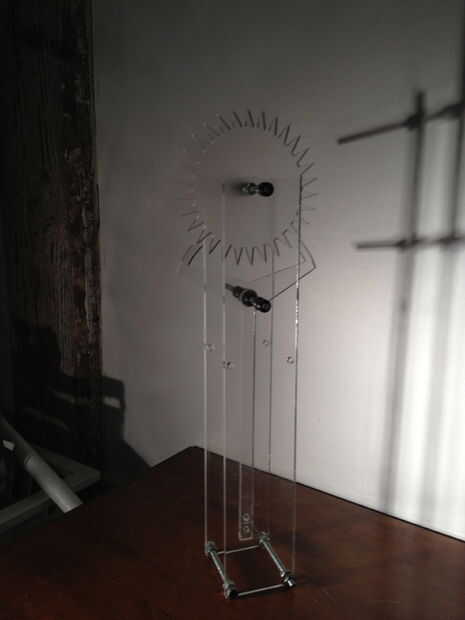

después de varios prototipos y de intentos fallidos, he conseguido crear un escape de reloj constante como parte de una escultura cinética más grande. Este modelo se basa en una variación del escape perezoso. Escapements trabajan en general limitando la velocidad potencial energía es liberada. Puesto que el escape asegura un tiempo constante entre oscilaciones del péndulo (añadiendo una pequeña cantidad de energía hacia el péndulo que balancea) confiamos en el escape para decir la hora exacta en relojes mecánicos. Estas instrucciones indican cómo crear el funcionamiento conjunto de péndulo y el escape, pero no se ejecutará sin necesidad de añadir un carrete y pesos hasta el final de la barra de conectados a la velocidad de escape (se muestra en la parte superior).

He comprado la mayoría de mis partes a través de McMaster Carr, pero pueden buscar alternativas en otros lugares.

Se necesita:
Materiales:

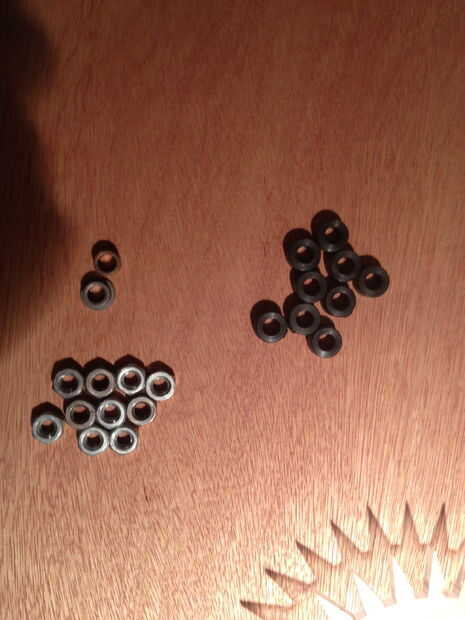

10 1/4" collares de eje (tornillo solo)
10 tuercas 1/4"-20

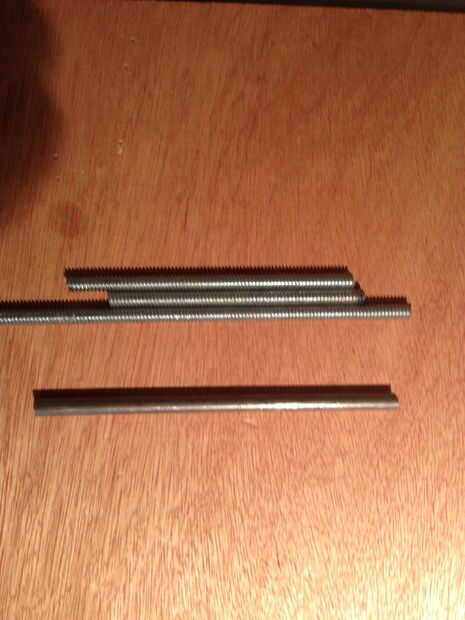

Aproximadamente 16" 1/4"-20 varilla de acero roscada, cortado en dos 4" piezas y uno 6" pieza
5" de 1/4 barra de acero lisa
Un rodamiento de rodillos con el diámetro interior de 1/4". El diámetro exterior es flexible siempre y cuando se cambie en el cortador del laser
diagrama de
2 1/4" cojinetes. Con bridas o regular ambos trabajan (yo uso uno de cada uno en este instructable)

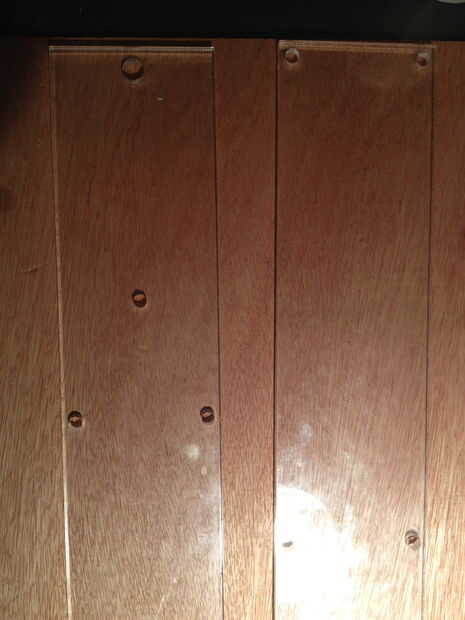

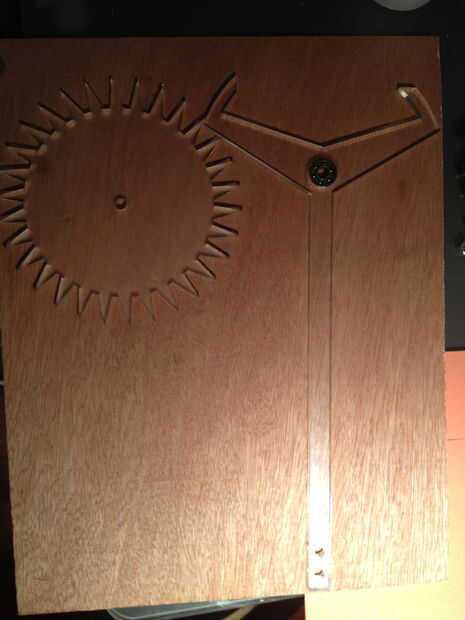

Conjunto de piezas del corte del Laser que incluyen dos piezas del marco idéntico, un engranaje de escape y un péndulo con el par de necesaria
paletas
(si desea cambiar su tipo de escape, recomiendo reloj y reloj de escape mecánica por Mark V. Headrick)

Herramientas:
llave de 1/4"
pinzas
Llave Allen (mismo tamaño que el tornillo de fijación)
Pegamento del gorila o epoxi
