Paso 2: Hacer el controlador PCB

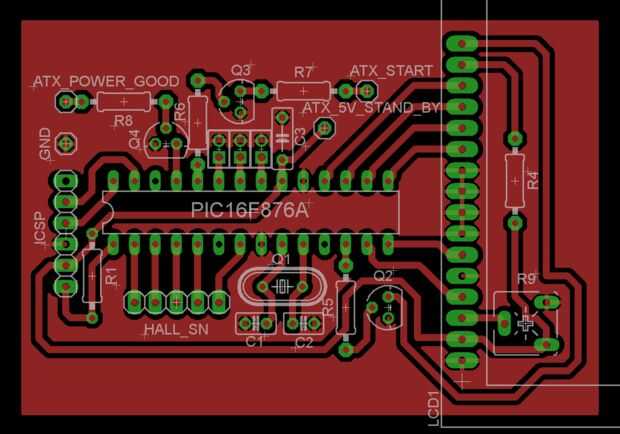

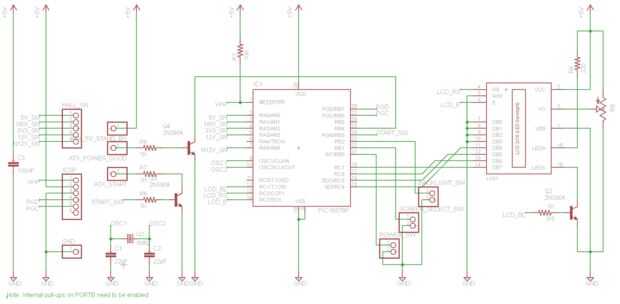

El siguiente paso es que el controlador PCB. Aquí tienes dos opciones, cualquiera puede grabar un PCB basado en mi diseño de PCB, o puede soldar los componentes en un prefboard y hacer las conexiones usted mismo según mi esquema. Personalmente, sugiero la primera opción porque el resultado final va a ser mucho mejor y el circuito será mucho más fiable.
Porque esto no es un tutorial de como grabar PCB no voy a entrar en detalle sobre cómo el grabado, ya hay muchos tutoriales en la web si quieres saber.
Ahora, sobre la parte de soldadura, hay algunas cosas que hay que tener cuidado.

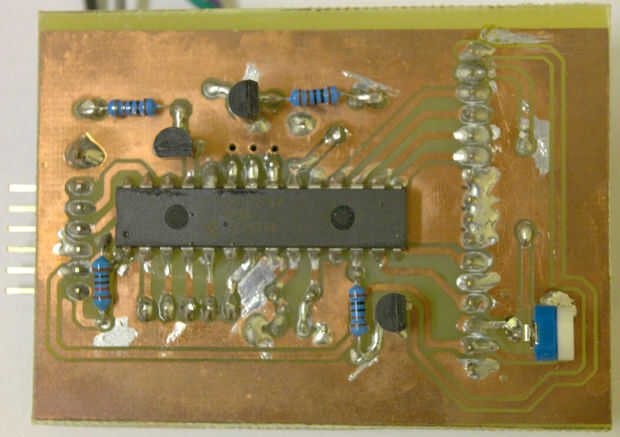

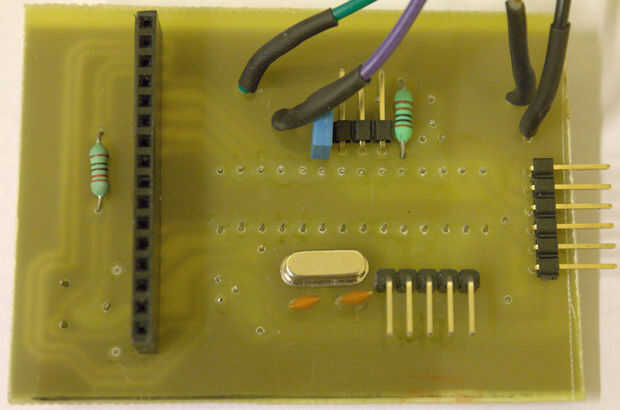

En primer lugar, tenga en cuenta que el microcontrolador y los 3 transistores deben soldarse en el lado cobre de la PCB. Pero por otro lado, las cabeceras de pin y el cristal deben soldarse en el lado no cobre. En cuanto a las resistencias, los condensadores y el potenciómetro puede soldarlos o lado que desee.
Aparte de los componentes, también necesita de la soldadura directamente de la fuente de alimentación en la placa de la señal de 5V Stand By (cable morado), la señal de la Buena alimentación (cable gris), la Potencia de la señal (cable verde) y la señal de tierra (cable negro). Asegúrese de utilizar siempre que sea posible de la tubería del encogimiento del calor.
Tenga en cuenta que si tienes un programador ICSP como PICKit no tiene que preocuparse de programar el microcontrolador sin embargo. Puede soldarlo y programar directamente en el PCB a través del jefe ICSP. Sin embargo, si no tienes un programador ICSP necesita para asegurarse de que programar el microcontrolador antes de soldarlo. Saltar al paso 5 Si desea leer sobre la programación del microcontrolador.
