Prefacio:
Hola y Bienvenidos a mi Instructable.
Soy un estudiante de primer año de ingeniería electrónica y se dio la oportunidad de construir una fuente de alimentación. Inmediatamente estaba había fascinado pero quería hacer algo más que un funcionamiento del proyecto. Mi idea original era utilizar una caja de puros y pack tanto en un espacio pequeño como sea posible. Como ex trabajador de UPS, entusiasta del Tetris y en desenvolver y embalaje mapas UV me sentí seguro de podría afrontar el reto.
Bueno, después de un breve y embarazoso cepillo con la ley sobre la definición de "Libre", me retiré yo adquirir cajas de cigarro no deseado de tiendas de tabaco. Por cierto, fue malentendido, pero estoy divagando. Esta es la parte de la historia cuando nuestro héroe se introduce a la audiencia. Un sábado fui limpiar mi apartamento y por limpieza de mi apartamento, me refiero empezando a limpiar y encontrar un objeto perdido y recordando con él por las próximas 3 horas. Este artículo era de hecho el cuadro almuerzo. Una Navidad desechados o regalo ahora encontrar nueva vida como la inspiración que necesitaba completar una idea. ¿Espero pueda encontrar inspiración en este Instructable después de todo no es la razón por la que estamos todos aquí para hacer algo fresco?

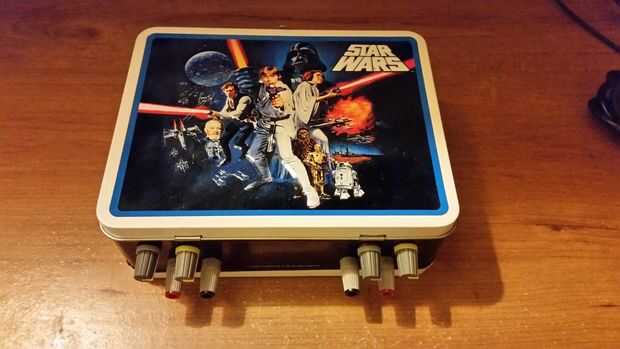

El primer gol de este Instructable fue hacer un -12 0 funcional, doble fuente de alimentación VCC. El concepto fue utilizar un solo 10:1 paso abajo transformador y dos reguladores de voltaje para crear variable dual 0-12V DC salidas y un variable 0-24VDC de salida. En segundo lugar, quería reciclar un viejo STAR WARS réplica lonchera como la cubierta para la fuente de alimentación. Esperemos que este Instructable le pico su interés en la electrónica y ayudar a guiarle en sus propios proyectos de suministro de energía.

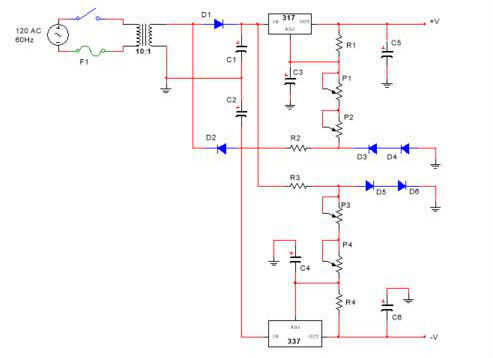

Para construir la fuente de alimentación, como se muestra en el circuito, tendrá las siguientes partes:
2 x 10, 000uF Cap - enlace
6 x diodo 1N4001 - enlace
1 x 10:1 descender 12V transformador - enlace
tapa 4 x 10uF - enlace
2 x 120 Res - enlace
Potenciometros 2 x 500 - enlace
2 x 1 k Potenciometro - enlace
2 x 1 k Res - Link - enlace
4 bloques de terminales - enlace
1 x fusible - enlace
1 x interruptor - enlace
1 x soporte de fusible - enlace
1 regulador de voltaje x LM317 - Link
1 x regulador de voltaje LM337 - enlace
Además usted necesitará lo siguiente:
3 terminales U.S. Plug AC adaptador Cable cable
IEC 320 C14 enchufe macho 3 pines PCB Panel energía entrada conector hembra
1 protoboard x montar los circuitos
Cables (cables, pinzas, etc. que necesites) para hacer las conexiones
Soldadura de hierro
También te puede interesar:
Dremel
Disco de corte
Taladro y brocas varias-
Desoldador
Multímetro (para probar)
Oscilliscope (para probar)
Alicates de punta
