Utiliza un Sainsmart Arduino mega y escudo reloj de Doomsday (wiki aquí http://www.samuraicircuits.com/MediaWiki/index.php?title=Doomsday_Clock_Shield.) Utilice los archivos de encabezado iDoom, no los archivos de encabezado de DoomsDay.

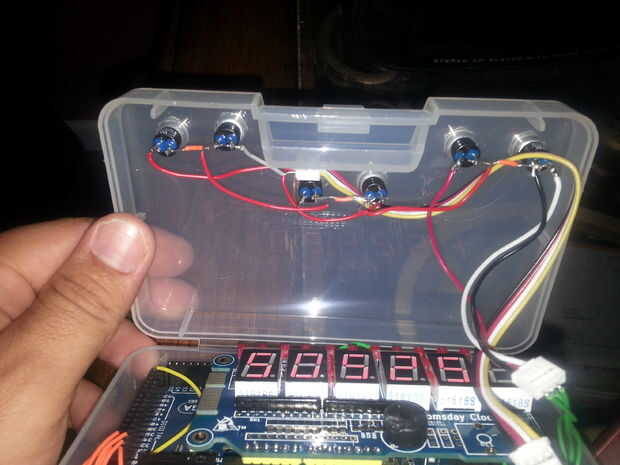

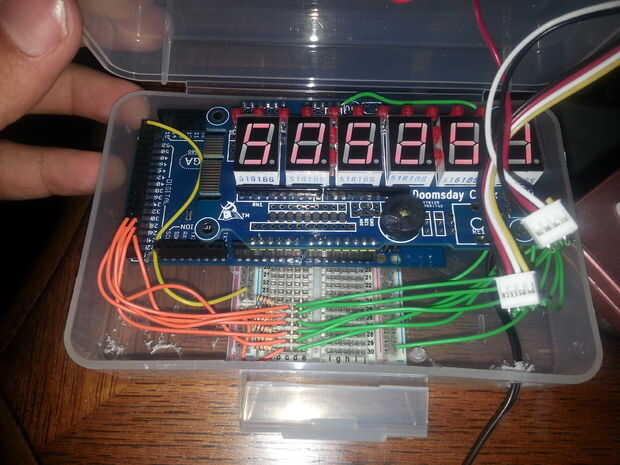

Tengo 6 botones momentáneos con cable de 6 pines digitales de Arduino. Usé un tablero para las conexiones para los botones y resistencias a la Arduino. La caja es la caja de Radio Shack que contenía el Kit básico SideKick para Arduino. Todo encaja perfecto en él.

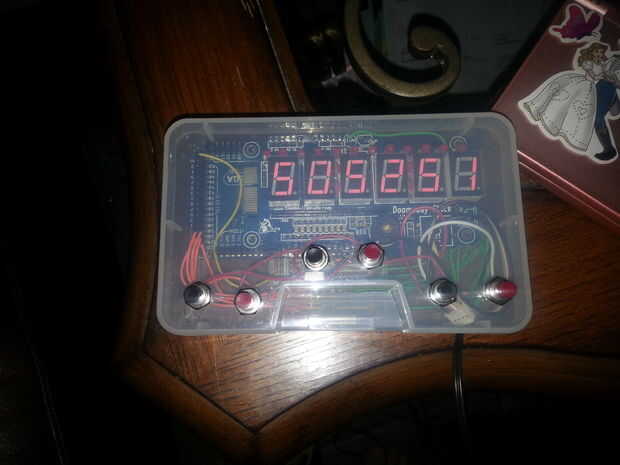

El sistema es se rompió abajo en 3 secciones, 1 para cada hija. Cada sección contiene 2 botones y 2 pantallas de 7 segmentos. Cuando resultó cada sección comienza en 50, por lo que pueden ir arriba o abajo.
Cuando se pulsa el botón negro, juega el primeras algunas notas de la canción del tema de Mario y entonces añade 1 al número. Cuando se pulsa el botón rojo, se juega una nota baja y se restará 1.
Pondremos fotos de las juntas y hasta un esquema.
Aquí están las clavijas que uso para los botones:
PIN 22-niño 1 cuenta para arriba
PIN 23-niño 1 cuenta atrás
Perno 2 24 niño cuente
Pin 25-niño 2 cuenta regresiva
Contar PIN 26-niño 3
PIN 27-niño 3 cuenta regresiva
