Convertir una fuente de alimentación en un banco de fuente de alimentación ATX que medidas actual

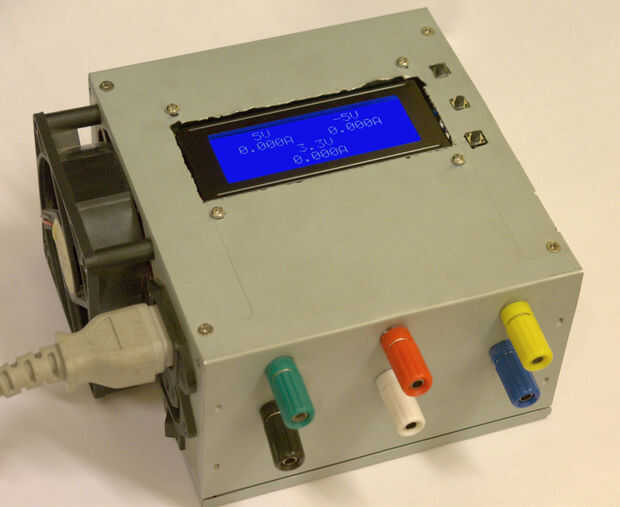

En este instructable voy a mostrar cómo convertir una vieja fuente de alimentación ATX en un banco de alimentación que también muestra la corriente para cada riel de voltaje en un display de LCD.

Características:

La fuente de alimentación utiliza una pantalla de LCD de 20 x 4 para mostrar las lecturas de corriente para cada carril de voltaje. Pero porque la pantalla es demasiado pequeña como para caber todas las lecturas de cinco al mismo tiempo, se utiliza un interruptor momentáneo para seleccionar entre ver las corrientes de los 5V, - 5V y 3.3V carriles o rieles de 12V y - 12V.

Un segundo interruptor momentáneo se utiliza para encender o apagar la retroiluminación de la pantalla LCD.

Un tercer interruptor momentáneo se utiliza para encender la fuente de alimentación o ponga en stand por modo. En orden para el microcontrolador a sido capaz de hacer que, necesita tener energía incluso cuando la fuente de alimentación está en pausa. Por esa razón se alimenta de la señal de 5V Stand By de la fuente de alimentación. Así incluso cuando la fuente de alimentación en espera modo de microcontrolador aún tiene poder.

El microcontrolador también verifica la señal de la Buena alimentación y hasta va alta muestra cuatro estrellas "* ** *" en la pantalla para indicar al usuario que la fuente de alimentación no está listo. Además, el microcontrolador empieza a leer los sensores actuales sólo después de la señal de la buena alimentación va alta.
