Paso 3: Montaje de la fuente de alimentación
Ahora que tienes todas las piezas que necesita, es tiempo de preparar el chasis de la fuente de alimentación para la pantalla LCD, los interruptores y los conectores de banana.

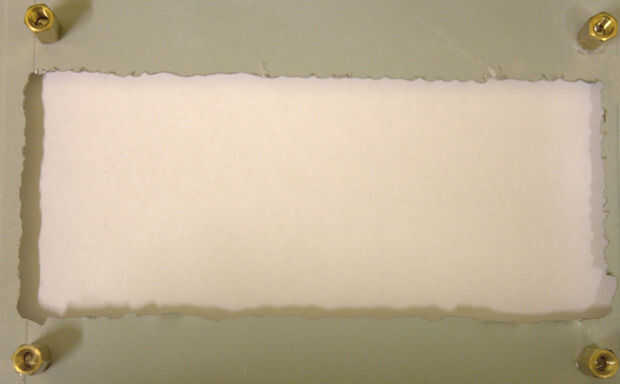

En primer lugar, se debe hacer seis agujeros lo suficientemente grandes como para adaptarse a cada conector de banana. Entonces, usted necesita un gran agujero cuadrado para caber la pantalla LCD plus 4 pequeños agujeros para los tornillos de los espaciadores. Por último usted necesita 3 pequeños agujeros cuadrados para los interruptores momentáneos.
La próxima cosa que necesita hacer es montar los conectores de banana al chasis. Tenga cuidado de cualquier metal parte de conectores no para estar en contacto el chasis porque hará un corto circuito. Después de usted necesita atornillar a los separadores en los 4 agujeros alrededor del agujero cuadrado grande hecho de la pantalla LCD.

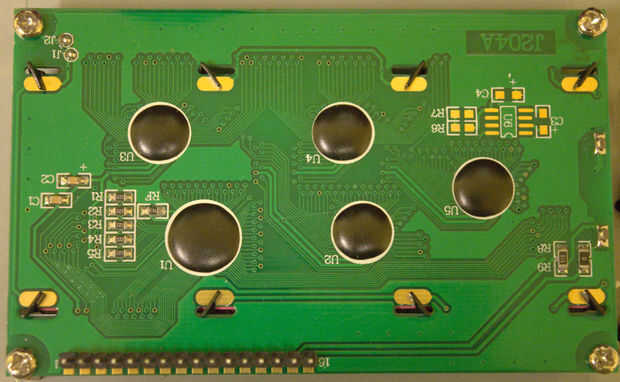

Siguiente paso es atornillar la pantalla LCD en la parte superior de los separadores. Asegúrese de que las almohadillas de cobre de los orificios de montaje hacen buen contacto con los espaciadores y los tornillos porque desea que el suelo de la pantalla para ser conectado al chasis. Algunos módulos de LCD también tienen uno o más puentes que deben cerrar para conectar la tierra de la placa al chasis. En mi pantalla LCD estos puentes donde se llama J1 y J2. Es necesario poner un poco de soldadura a cerrarlas.

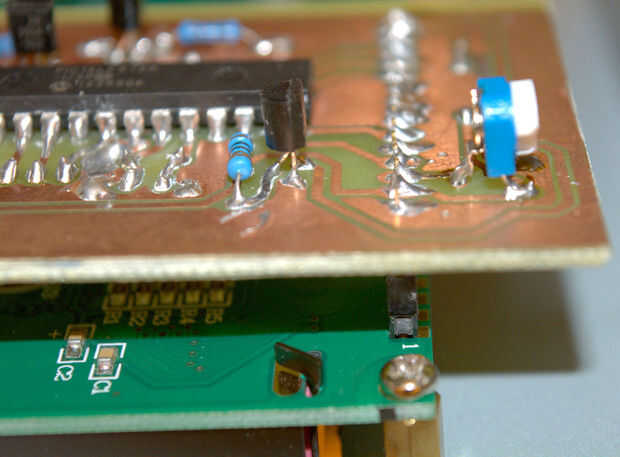

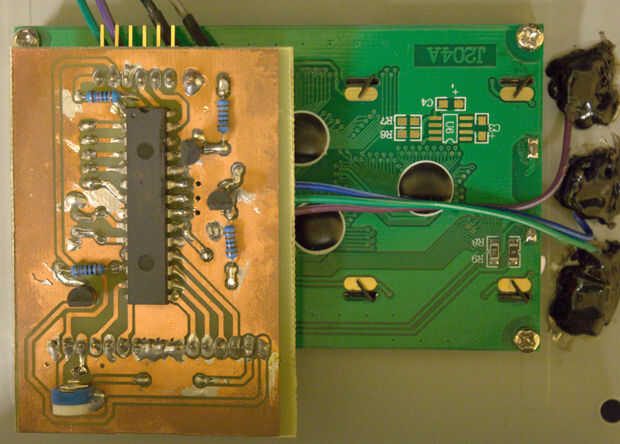

Después de atornillar la pantalla en su lugar puede conectar la cabecera perno femenino de la PCB del controlador a la cabecera de perno masculino de la pantalla LCD.
Ahora necesitas colocar los interruptores momentáneos de cada uno de los tres cuadrados huecos. Para conectarlos fácilmente con el controlador PCB puede utilizar tres cables puente mujer media. La soldadura de un lado de cada mitad con un lado de cada interruptor y conecte el otro lado del puente en la cabecera de pin en el controlador de PCB. Al otro lado de cada interruptor debe ir a la tierra. Porque el chasis de la fuente de alimentación está conectado a tierra ya si usted quiere que usted puede simplemente soldar directamente en el chasis. Tenga en cuenta sin embargo que el chasis de la fuente de alimentación tiene una gran capacidad térmica, así que procura utilizar una punta más grande con el soldador que uno normalmente usa y ponerlo a una temperatura más alta. Por último, poner pegamento caliente para proteger los interruptores de las vibraciones.

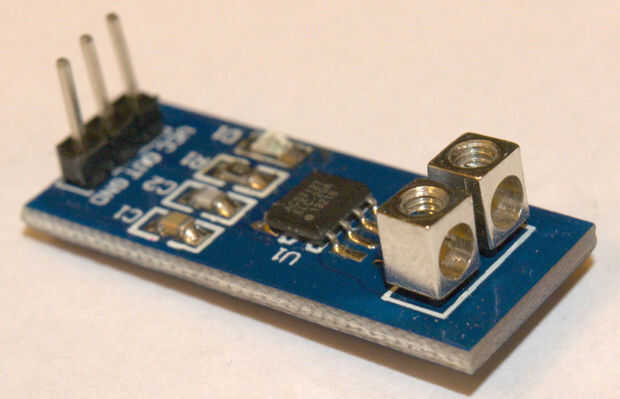

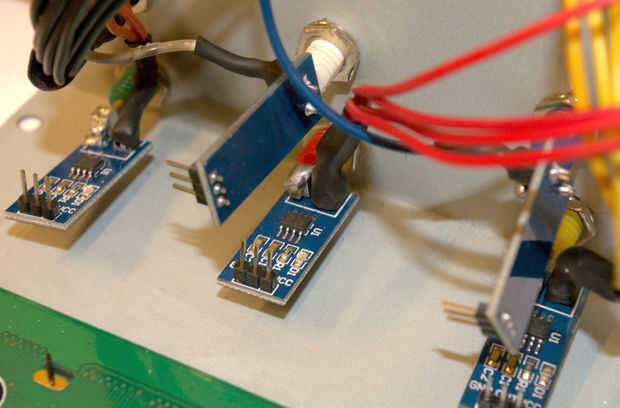

A continuación, usted necesita conectar los sensores de los corriente a cada carril de la fuente de alimentación. A lo que puede quitar el plástico alrededor de los dos pines de entrada y de la soldadura directamente uno de los dos pines en cada conector de banana (excepto de tierra). Tenga mucho cuidado cualquier módulo que no toque el chasis.
En la otra entrada de cada módulo del sensor de la soldadura de los cables de cada carril de la fuente de alimentación. El amarillo es de 12V, 5V rojo, el azul-12V, el blanco-5V y la naranja 3, 3V. Por capacidad de corriente máxima en cada riel unir todos los cables de color mismo antes de que les de la soldadura en cada entrada del sensor, pero conservar un cable de 5V ya que vas a usar para alimentar los módulos de sensor y 5V más uno o una 12V (dependiendo de su fuente de alimentación) porque vamos a utilizar para conectar el resistor de carga ficticia. También necesita preservar dos cables de tierra.

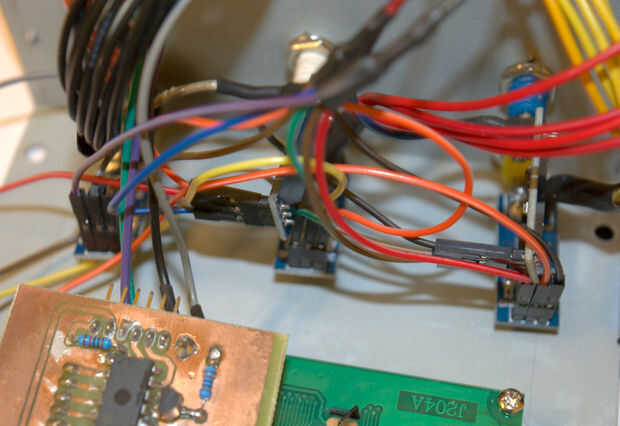

Ahora sólo tienes que conectar todos los pines GND de los sensores con uno de los cables de dos tierra que conserva y todos los pines VCC con un cable de 5V que conserva. Para ello puede utilizar diez cables de puente mujer media. Finalmente, conecte las clavijas a cinco de los sensores con el jefe del pin de la tarjeta controladora con cinco cables de puente a hembra.

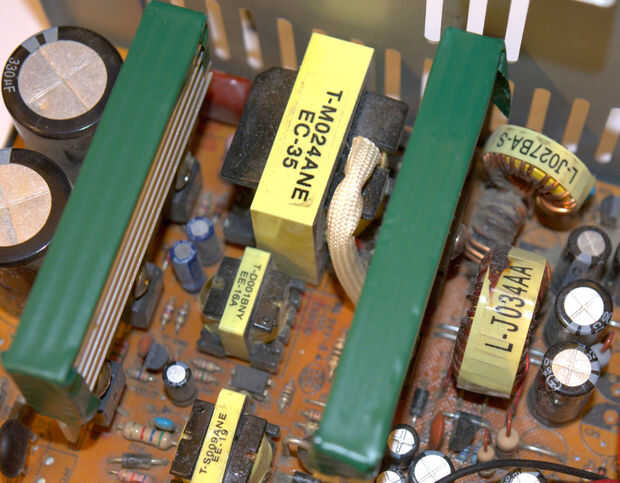

Por último si tu fuente tiene todas las áreas metálicas expuestas que puedan entrar en contacto con el tablero de regulador puesto mismo cinta aislante para aislarlos. Por ejemplo en mi PSU allí donde el calor grande dos fregaderos donde casi tocando la tarjeta controladora. Así para la seguridad de que poner cinta aislante misma encima de ellos.
