Paso 3: Soldar el arduino y el amplificador en la placa
2. soldar el arduino en el PCB

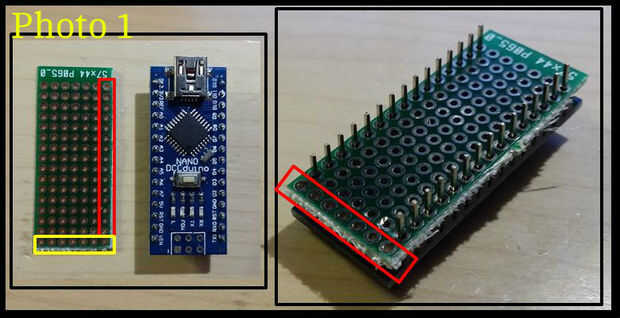

- El PCB se debe cortar para que tenga una fila extra de agujeros de lo que se necesita para el arduino, Foto 1.

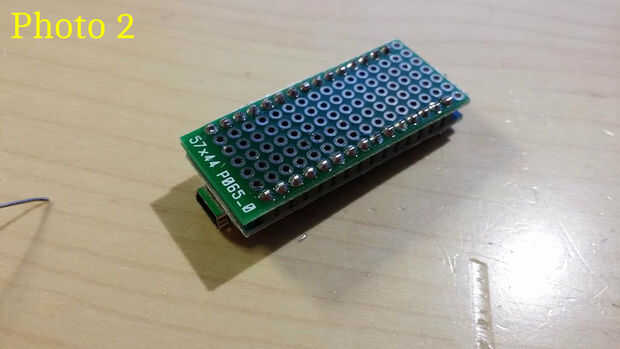

- Suelde el arduino en el tablero para que el USB está en el lado opuesto de dicha fila adicional, Foto 2.
3. el amplificador en la placa de soldar

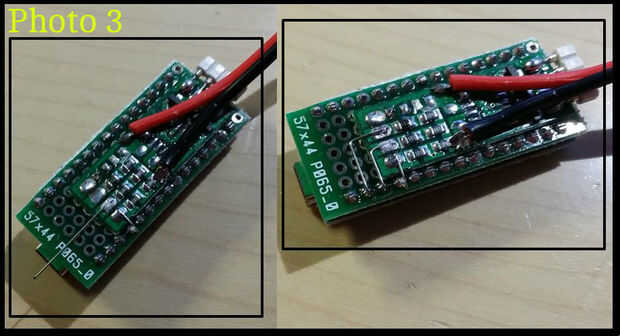

- Coloque el amplificador en la placa para que la línea de pastillas RGB hasta digital pin 9 en el arduino y soldar un cable desde la plataforma más cercana al pin. Luego de la soldadura de las otras dos teclas para pin digital 10 y 11, Foto 3.

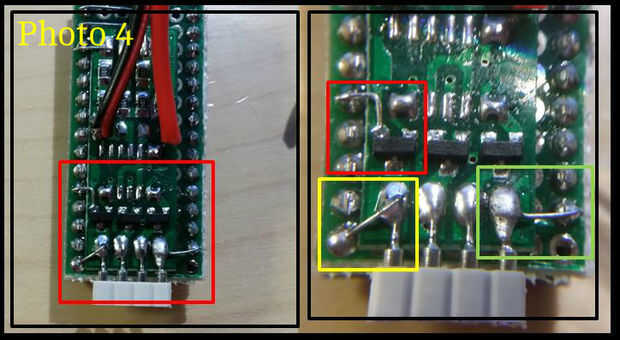

- La otra parte dura. Ver foto 4 o esta costumbre tiene mucho sentido. La soldadura de la almohadilla de la salida a la izquierda a la fila extra, caja amarilla. La soldadura de la pata izquierda de la izquierda mosfet con el conector de tierra de arduino, caja roja. Y después de la soldadura de la almohadilla derecha salida el pin Vin en el arduino, caja verde.

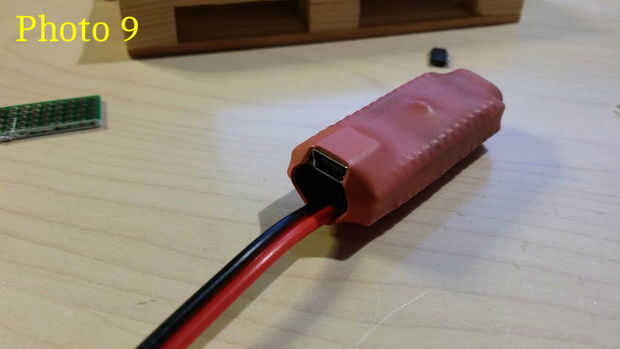

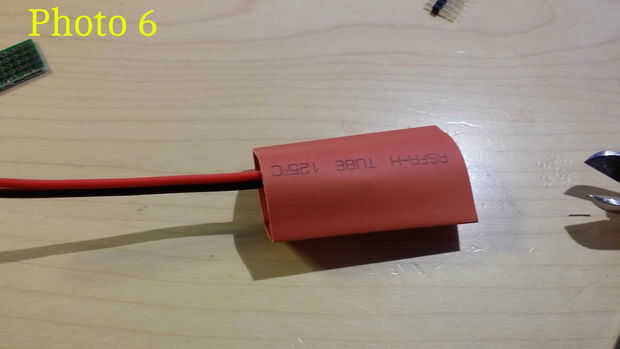

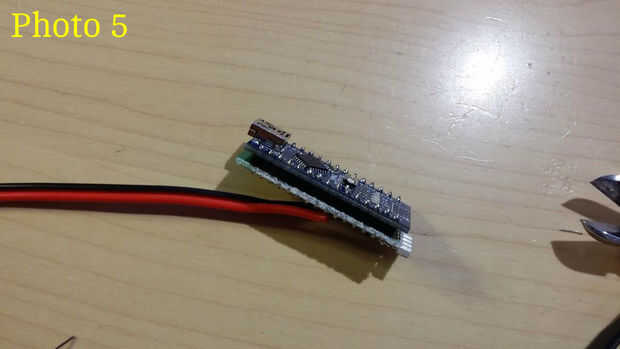

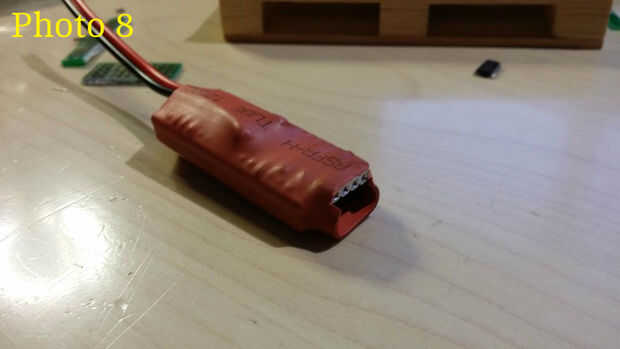

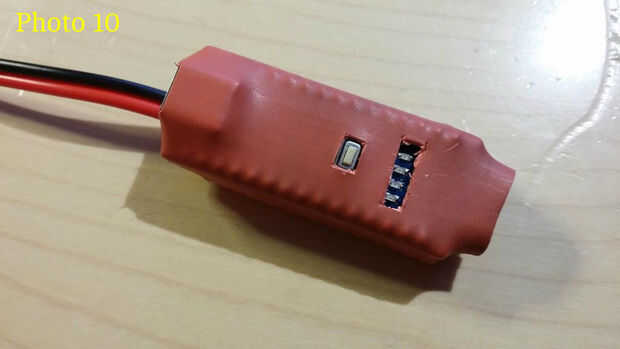

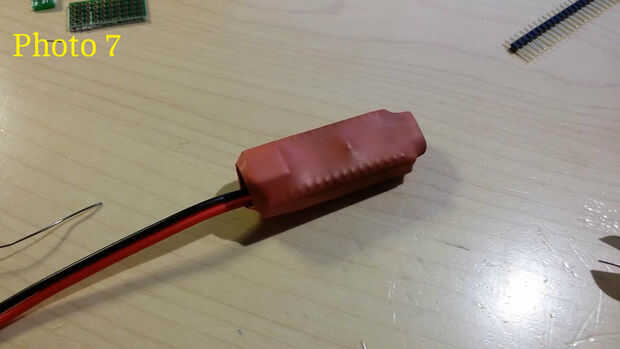

A continuación coloque el tubo del encogimiento sobre arduino, calentarlo y corte a cise. Recuerde hacer agujeros para el boton de reset y los LEDs de la arduino, Foto 5, 6, 7, 8, 9, 10.
