Controlado por I2C la pantalla LED 7 segmentos (6 / 7 paso)

Paso 6: Conectarlo

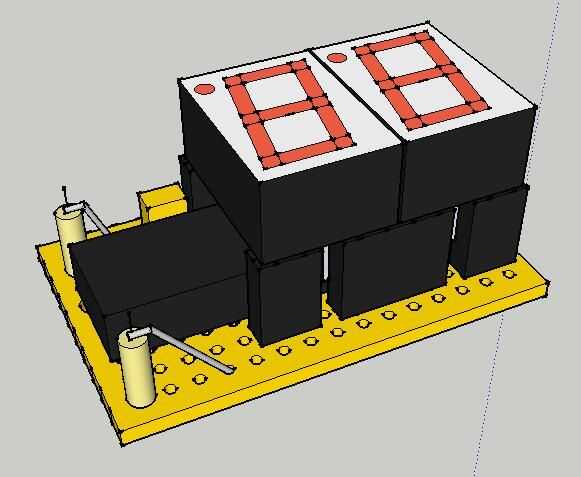

Breadboarded el diseño en primer lugar por supuesto.  Hubo algunos errores en mi código, pero no demasiado difícil de averiguar.  Mi mayor problema vino realmente cuando cableado en el protoboard.  Las pantallas LED no funcionaban en absoluto.  Mi excelente LCS - 1M - contó con un completo, bajo costo Hobby osciloscopio demostró cumplidamente se transfieren de datos a través del bus I2C.  Pero los LEDs se descolocan.  Estaba bastante perplejo, todo se veía bien, breadboarded bien.  Resulta que tenía en los módulos de LED boca abajo.  sí, así es, boca abajo.  El tablero por debajo tiene no obvio hacia arriba y hacia abajo a él.  De hecho un poco estaba dividido en cuanto a que forma de hacer "up" cuando estaba escribiendo el software.  Así que cuando soldó juntos acabo les boca abajo.  Era fácil de fijar y trabajó como un encanto.

Después de todo estaba trabajando correctamente experimenté con varios tamaños de resistencia para controlar los LEDs y ahorrar en energía.  Cada LED tiene un nominal 25mA y resulta que 25mA es la corriente máxima que puede suministrar el expansor de I/O utiliza.  Al principio pensé que me iba a la pantalla de alambre directamente a la expansión de I/O y llamar un día.  Resulta que los LEDs eran ridículamente brillantes.  Y con 16 LEDs en total que es de 400 mA.  He probado varias resistencias, una por pantalla, dos en total, no uno por cada LED.  Decidí que una resistencia de 500 ohm entre el pin de tierra de cada pantalla y el suelo de la Junta dio una buena cantidad de brillo y conserva en el poder.  Los puristas le dirán que cada LED individual debe tener su propia resistencia para que la pantalla es apenas tan brillante cuando 8 LED ' s se muestran como cuando aparecen solamente 2.  En la práctica no hay diferencias discernibles entre 8 o 2 LEDs se muestra incluso con sólo una resistencia por pantalla.  Según mi multímetro 3,23 voltios fueron a través de cada resistor de 510 ohmios que es 6.3mA cada o 12.6mA total en comparación con el total si todos los LEDs fueron conducidos a 25mA 400mA.  Que es una reducción del 97% en el poder y siguen siendo un montón brillantes.
