Controlado por I2C la pantalla LED 7 segmentos (4 / 7 paso)

Paso 4: El poco "complicado".

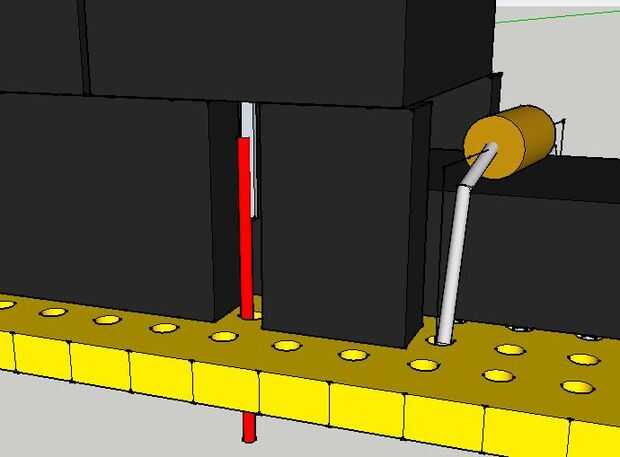

OK.  Paciencia conmigo.  Esto es bastante poco convencional pero gran elaborado y si digo esto yo, fue un poco inteligente.  Lo que tienes que hacer es soldar el alambre esmaltado directamente a uno de los pines de dos tierra para la pantalla LED.  He usado el calibre más grande que viene en el pack tres Radio Shack esmaltado "imán" de alambre de, parte número 278-1345.  Después de soldar el cable directamente al pin de tierra pongo algunos tubería del encogimiento del abrigo alrededor de él para ayudar a alivio de tensión.  Eso Perno pequeño en la pantalla de LED no puede tomar demasiada ondulación.  Lo sé porque rompí dos pasadores.  Gracias a los dioses DIY que era solamente uno de dos patillas de tierra en cada pantalla.  Tengo suerte.  El alambre esmaltado pasa por la placa perforada sin hacer conexión eléctrica.  Así que asegúrese de no frotar el esmalte donde pasa a través.  Al pasar por la placa perforada ayuda en el alivio de tensión y hacer que el módulo un poco más ordenado.  Luego a soldar el cable con una conexión de tierra disponible.
