Control de su hogar con Arduino (3 / 5 paso)

Paso 3: PCB

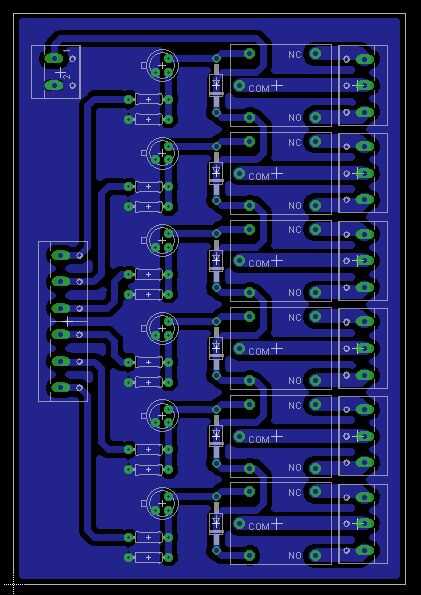

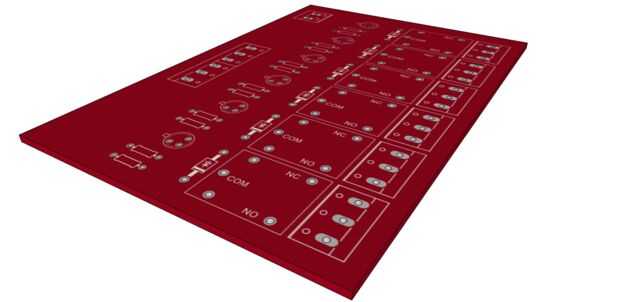

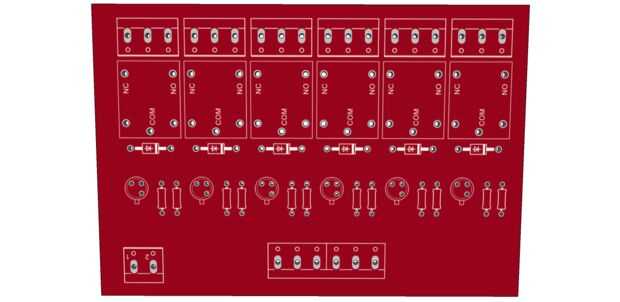

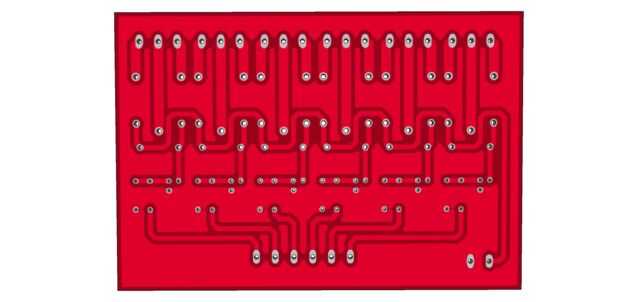

Hice un circuito para que puedas controlar 6 aparatos. Puede Agregar relés más o hacer más circuitos para controlar más cosas. Puede descargar los archivos de eagle abajo.

Lista de materiales:

6 - SPDT relé

6 - 2n2222a transistores

6 - 1n4004 diodos

6 - 1K ohm resistencias

6 - 10K ohm resistencias

6 - 3 cuadras de Terminal de pin

1 - pin 6 bloque de terminales

1 - pin 2 bloque de terminales

1 - 5V fuente de alimentación

Usted puede conseguir todos los componentes de www.sparkfun.com , http://www.adafruit.com/ o http://www.digikey.com/
