Paso 4: Trazado y corte

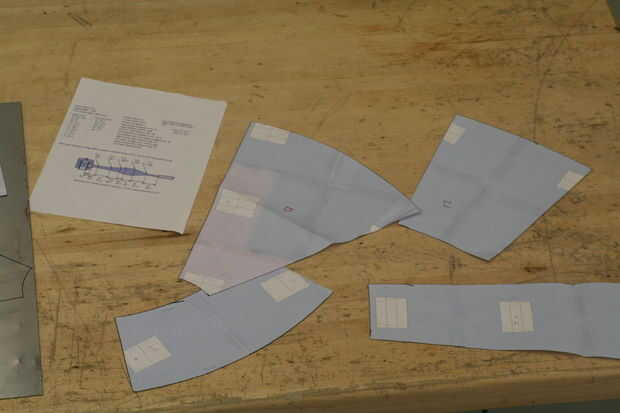

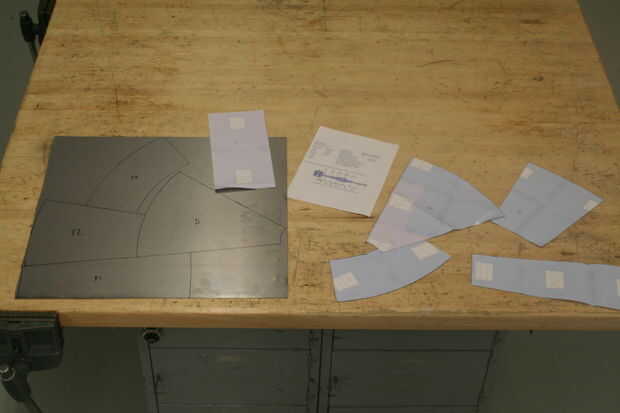

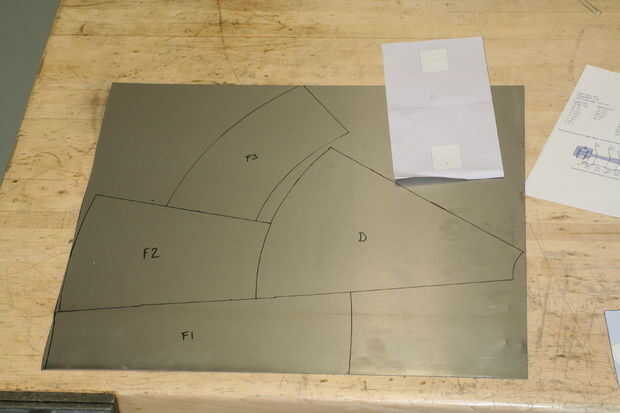

Una vez que tengas todos los conos y cilindros patrones, su simplemente una cuestión de trazado en el metal. No me gusta hacer un montón de cortes, por lo que trató de consolidar lo más posible, alineando cortes largos con otros. Puedes ver mi diseño finalizado en foto 2 y 3.

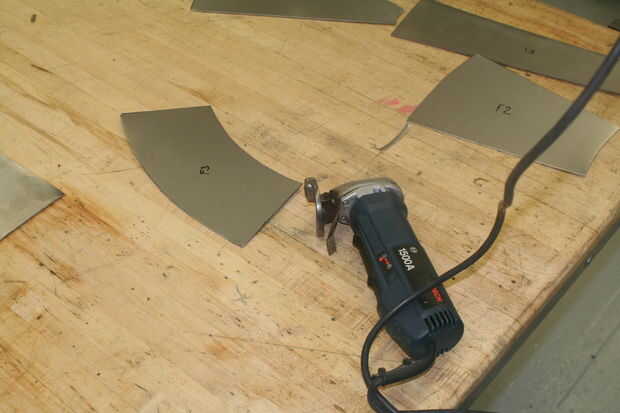

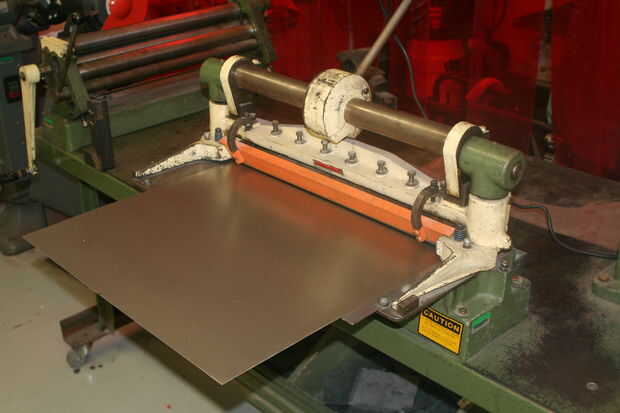

Una vez dispuesto hacia fuera en el metal, es hora de cortar! Esto es donde las tijeras de corte recto son útiles-su gran para la recta larga corta (ver cuadro 4). Usé un set de Tijeras eléctricas para cortar las curvas, pero tijeras de aviación probablemente haría el trabajo igual de bien (ver cuadro 5).

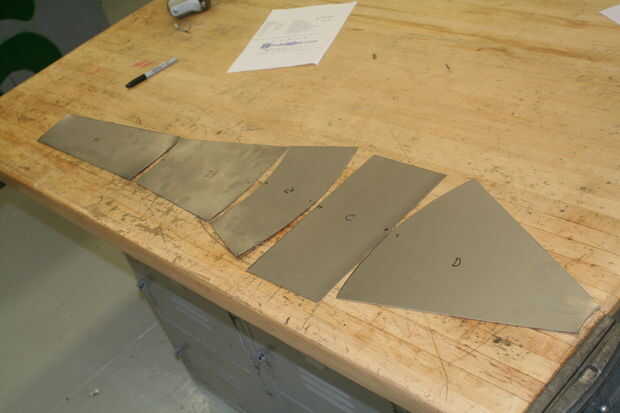

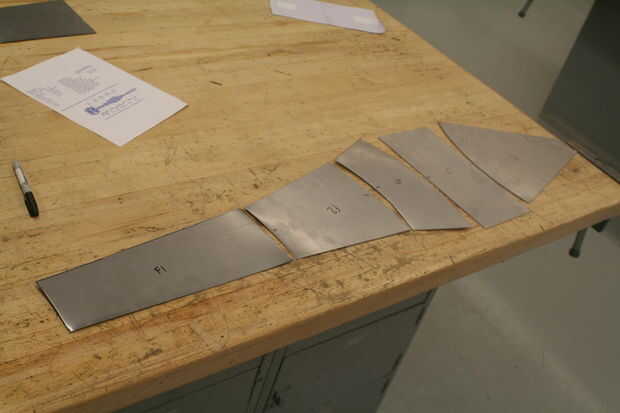

Una vez que todas las piezas se recortan, estás listo para empezar a formar! Como se aprecia en los cuadros 6 y 7, no tengo el "encabezado" o "aguijón" - he utilizado el corte a la longitud dada en el diseño ya que era el diámetro adecuado, y el "stinger" o la última parte del tubo era tan pequeño en diámetro que encontré un pedazo de tubo que tenía razón y a la corte a la longitud del tubo de dirección stock.
¿Listo para doblar?
