Construir una pipa de "Tuned" para un 2 tiempos (9 / 11 paso)

Paso 9: Montaje de la tubería.

Montaje de la tubería puede ser un poco complicado.  Dos golpes en general vibran mucho, a una frecuencia alta.  El tubo también contiene las ondas de presión-expanden y contraen rápidamente.  Esto puede producir partes sacudir y fatiga de metal, por lo que usted quiere estar seguro el silenciador que has pasado tanto tiempo en es bien montado con soportes fuertes o "Ganchos" para mantener el tubo de agitación, fatiga y finalmente romper.

Para ayudar a absorber algunas de estas vibraciones, he construido algunos Montes de "aislamiento".  Estos no son montajes de cierto aislamiento en que el perno va todo el camino a través de la goma y los pernos firmemente al marco.  Básicamente, sólo una arandela de goma grande que esperemos que va a absorber algunas de las vibraciones.

Construcción de los soportes de aislamiento

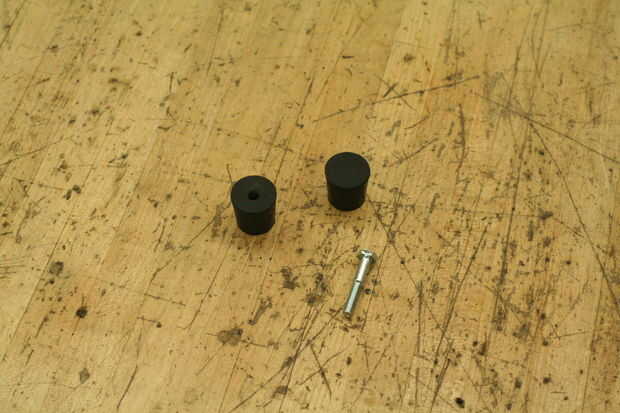

1. Perfore que un agujero a través de un tapón de caucho-el agujero debe ser lo suficientemente grande para el tornillo y el tapón debe ser lo suficientemente grande como para su aplicación.   Véase el cuadro 1.
2. Corte el tapón en medio-it no necesita ser tan alta!  Véase el cuadro 2.

Construcción de los soportes

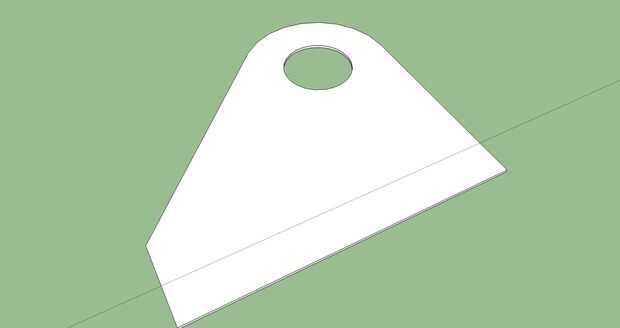

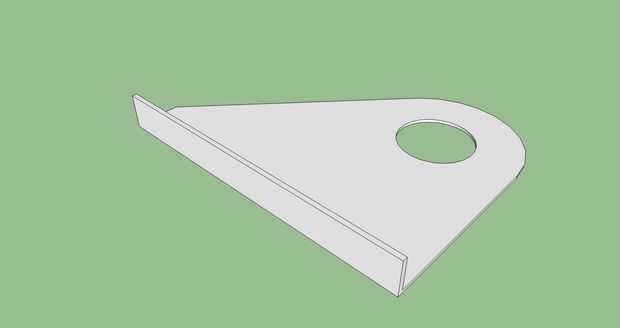

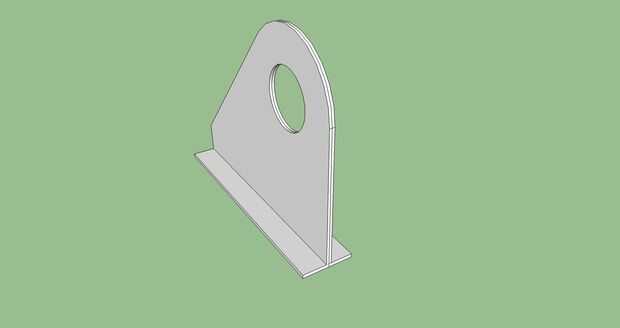

Una vez que los soportes de aislamiento construidos, puede empezar a averiguar dónde colocar tus suspensiones de la pipa.  Según los libros, la mejor manera de construir los soportes de suspensión es utilizar el mismo metal utilizado para la tubería, pero capas que es dos veces tan grueso.  Esta manera, usted también tiene dos pestañas para soldar al tubería-uno a cada lado.  Ver fotos 3-4.

Usted tendrá que construir su soporte para donde debe ir-toma tu tiempo y un montón de medidas!  Si está utilizando soportes de aislamiento, asegúrese de tener en cuenta que es mucho más grueso el soporte va a necesitar a más.

Adjuntando los soportes

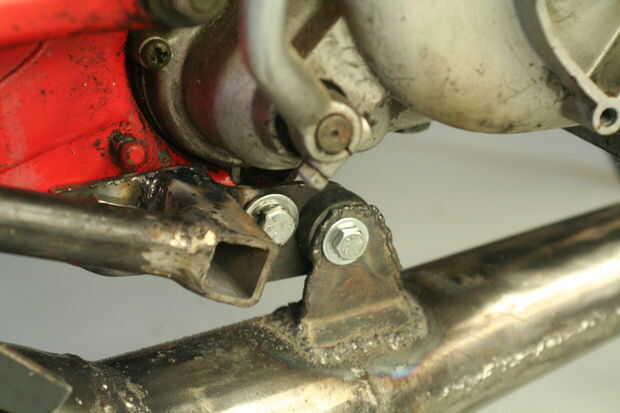

Sujete el soporte a la tubería, apriete la tubería en el cilindro y asegúrese de que la tubería se encuentra donde usted quiere que sea.  Apretar el soporte a la estructura.  Virar el soporte a la tubería, luego retire el tubo y final soldar el soporte.  Ver fotos 6 y 7. Si está doblado o forzando la tubería o el soporte en posición, las cosas no van a línea bien cuando usted retire el tubo y puede ejercer presión sobre el tubo haciendo que se fatiga y no.

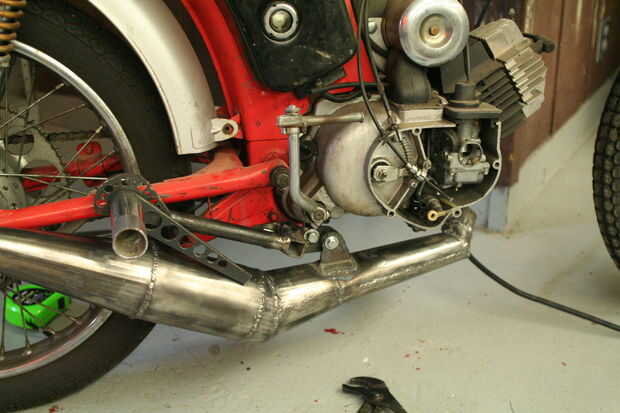

Coloque los soportes de modo que no gran parte de la tubería se deja colgar libremente - otra vez, invita a fatiga metal tanto del motor vibra y golpes golpes mientras que monta.  En estas imágenes, toda la mitad posterior de mi pipa está colgando gratis.  Planeo añadir otro gancho largo detrás de la palanca del freno, tal como se muestra en el cuadro 7.
