Construir una máquina de CNC Foamcore (10 / 24 paso)

Paso 10: Laminados tiras a la placa superior

This step will deal with laminating the delrin strips onto the top plate.

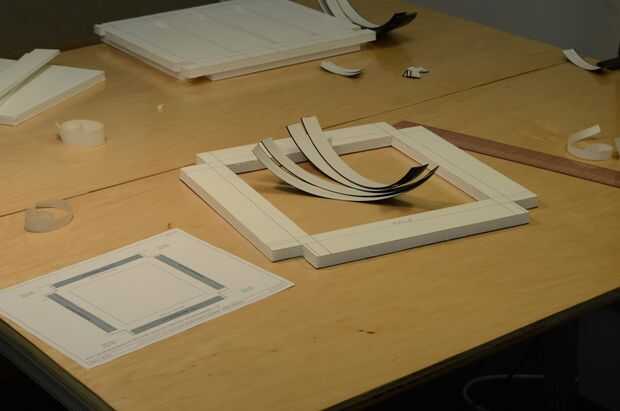

Para evitar confusiones, separar las tiras en tres montones: superior tiras grandes de placa, pequeñas tiras de la placa superior y la placa superior de listones.

Consulte la guía de colocación de archivos PDF. La "superficie" recibirán las grandes tiras y la "superficie" interna recibirán las tiras pequeñas.

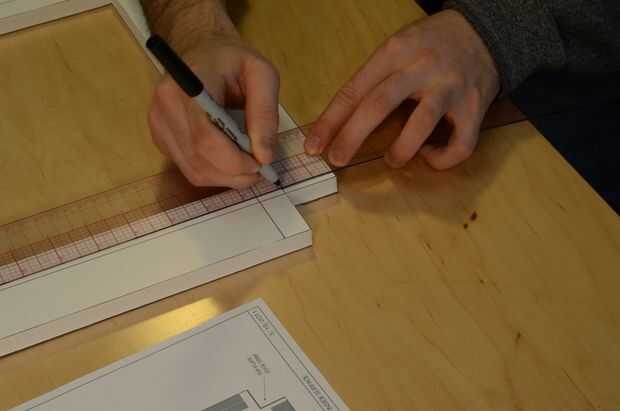

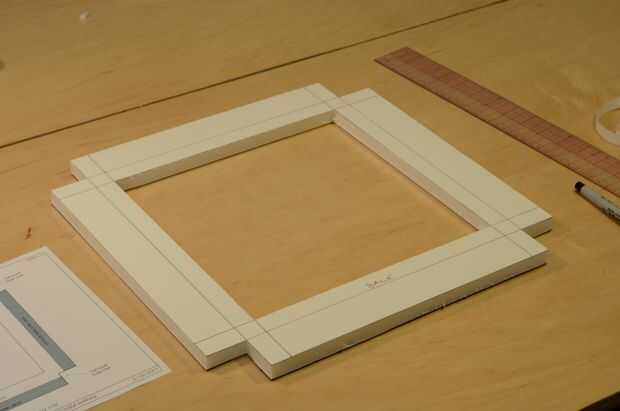

ANTES DE COMENZAR, MARCA LAS SUPERFICIES INTERIOR Y EXTERIOR DE LA PLACA SUPERIOR CON LAS PALABRAS "BACK" EN EL BORDE MISMO. Los patrones de colocación en el interior y las superficies exteriores deben compartir un borde común de la "Parte trasera de la máquina".

COMENZAR POR LAMINAR LA SUPERFICIE EXTERIOR.

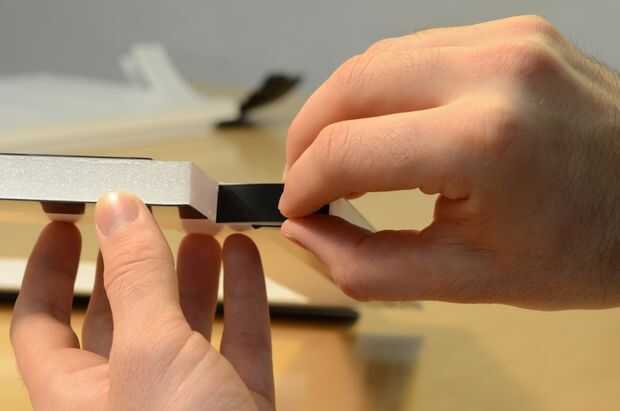

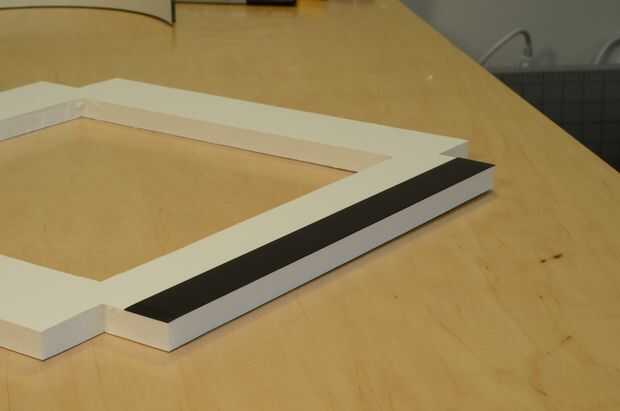

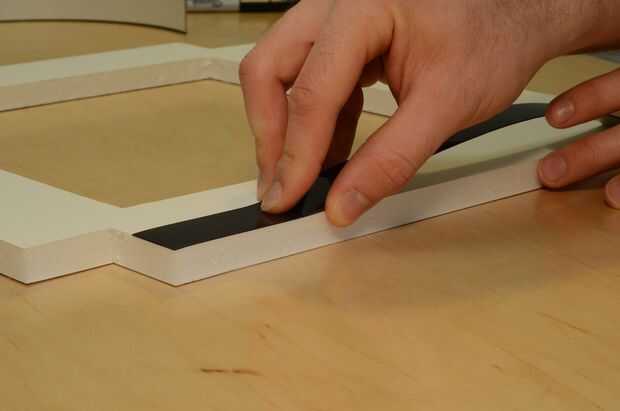

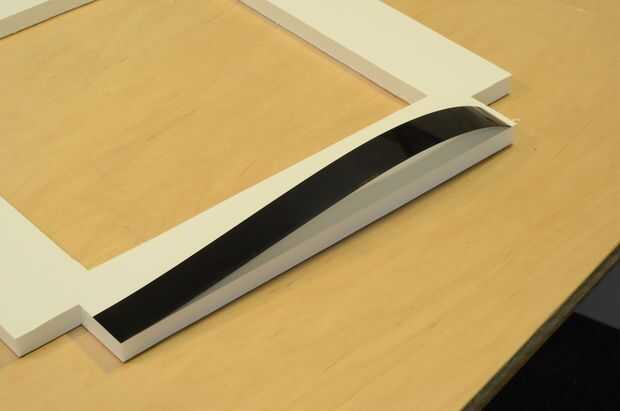

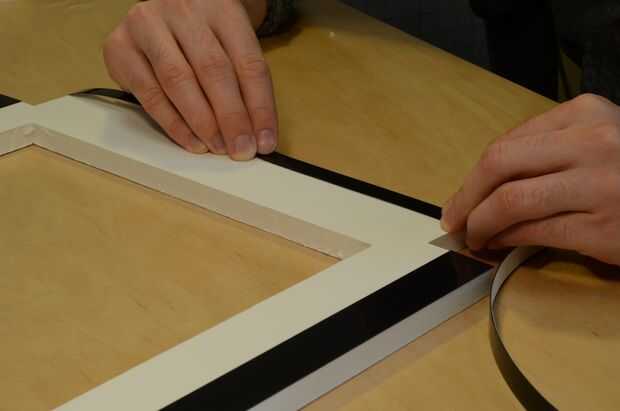

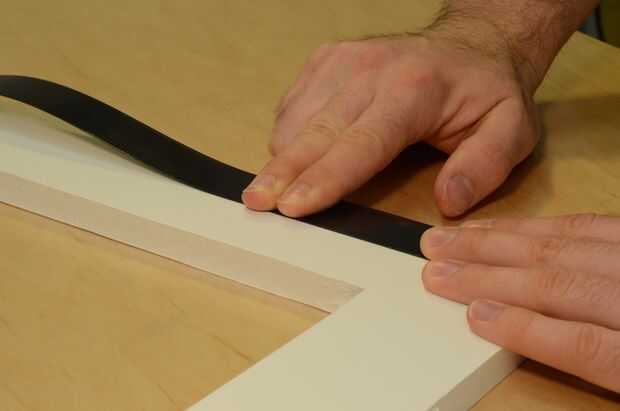

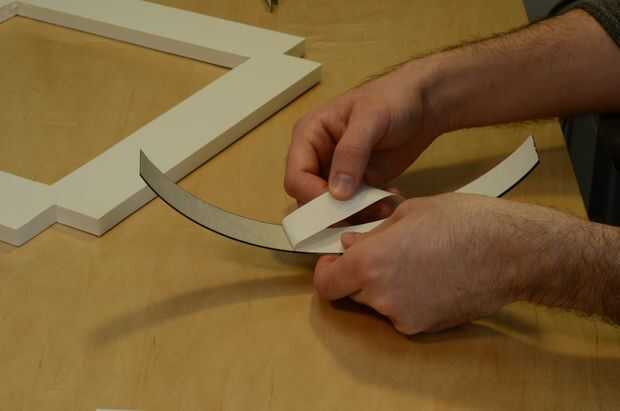

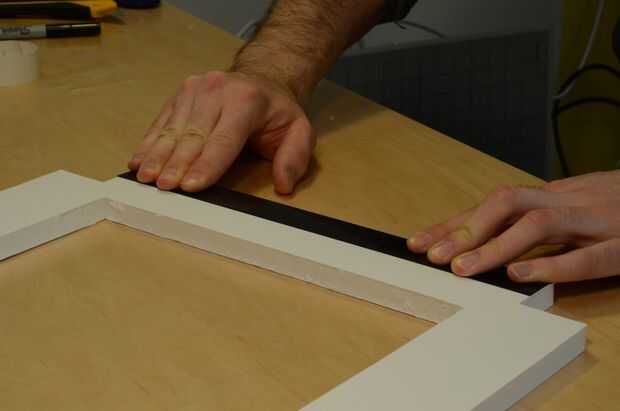

Para laminar una tira completa, retire el papel y coloque hacia abajo según la guía de colocación. Utilice sus dedos para Alinee la esquina de la tira con su respectiva esquina de la placa superior y presione hacia abajo. Mantenga un dedo prensado contra el borde de la placa superior y el borde de la tira para mantenerlos alineados como usted aprieta progresivamente a lo largo de la tira. Una vez que la tira ha sido completamente aplicada, frotar bastante duro a lo largo de la tira para fijar el adhesivo de la cinta de pegar (es activado por presión.)

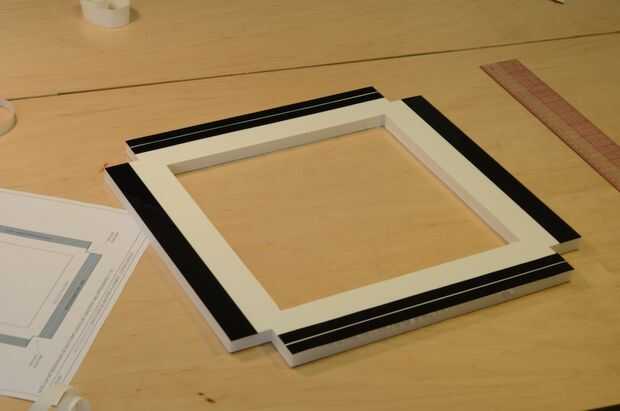

Para laminar las tiras de la partida, siga el mismo procedimiento, excepto:

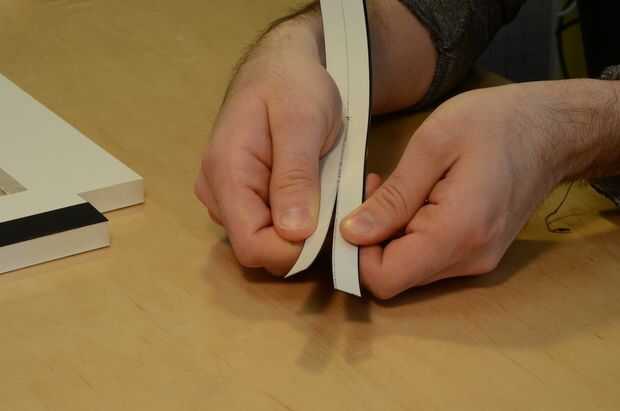

-Romper la tira por la mitad a lo largo de la línea que anotó en el paso 9.

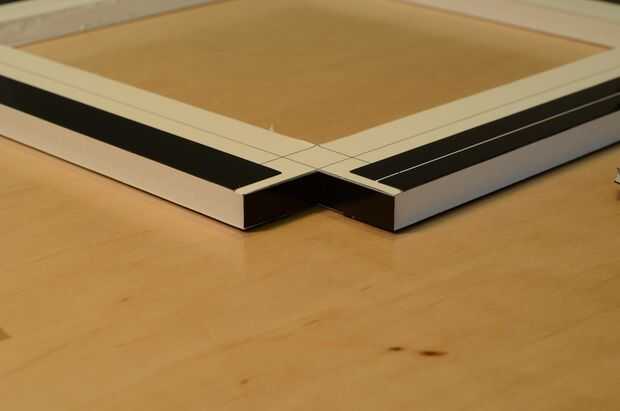

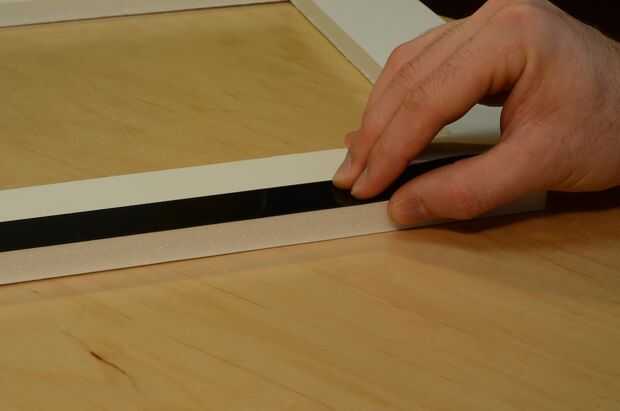

-Dejar un espacio mínimo de 1/16" entre las dos bandas. Puede estimar esta diferencia por el ojo, pero trata de mantener constante.
-HACER SEGURO DE QUE LOS BORDES DE CORTE DE LA FÁBRICA SE ENFRENTAN A UNO HACIA EL OTRO EN EL ESPACIO. Esto hará mucho más fácil mantener un vacío constante.

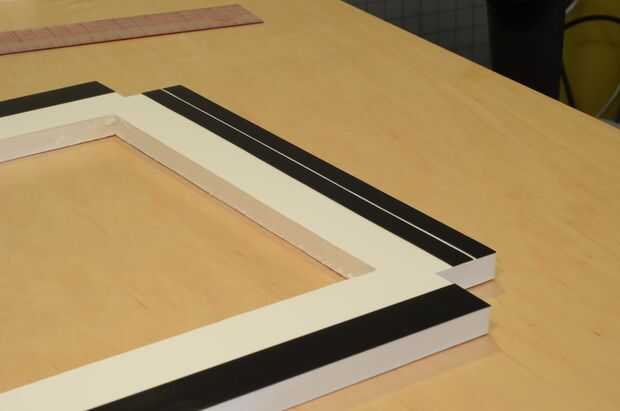

AHORA EL INTERIOR DEL LAMINADO SUPERFICIE.

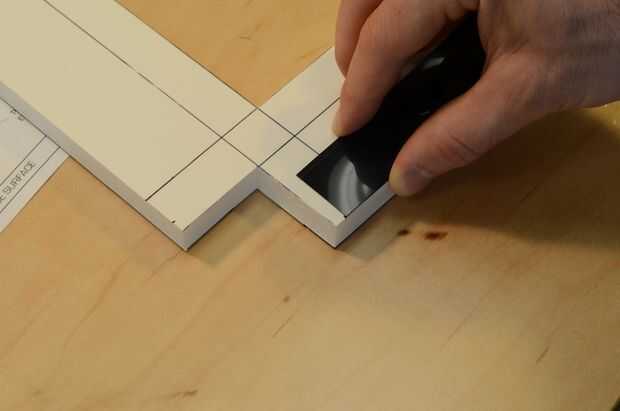

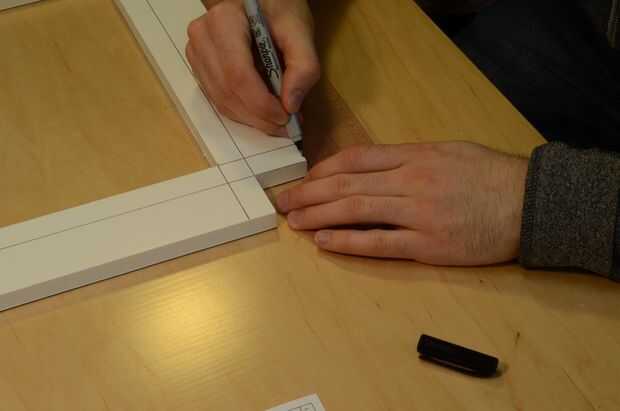

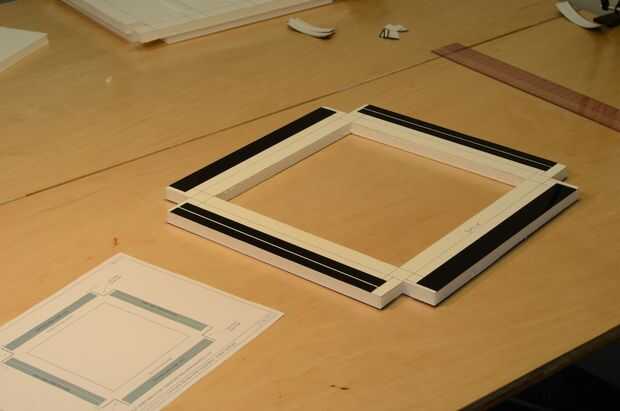

Te darás cuenta que se compensan las tiras de los bordes. Esto es que la placa superior pegar a la placa y las piernas. Utilizando el patrón de colocación como guía, marque estos desplazamientos en el interior la superficie de la placa trasera. COMPRUEBA QUE AMBOS MODELOS COMPARTEN UN BORDE COMÚN DE "DETRÁS DE LA MÁQUINA".

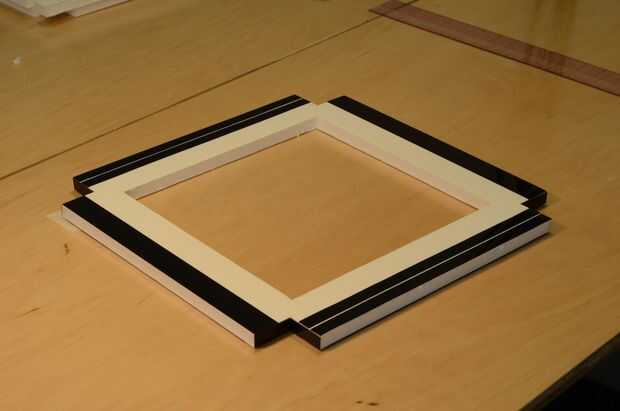

POR ÚLTIMO, LAMINADO DE LOS BORDES.

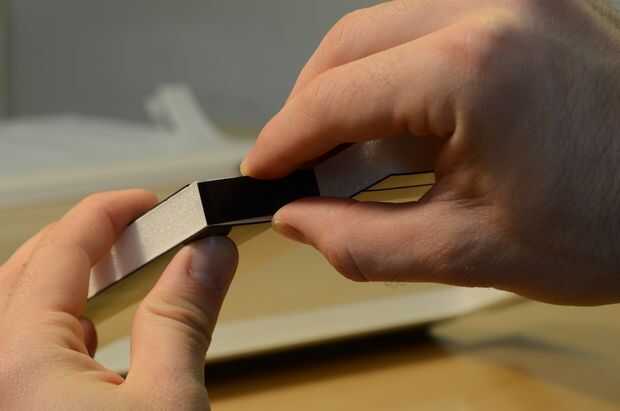

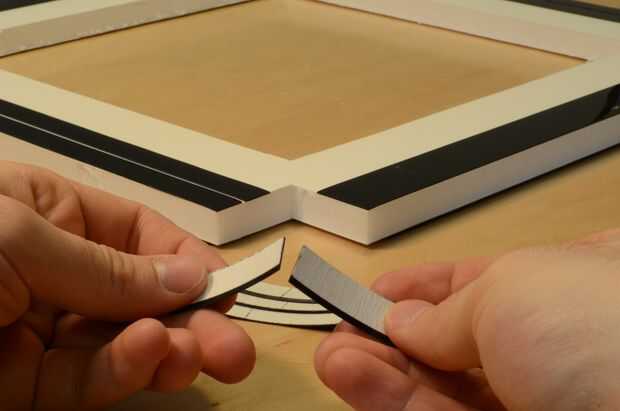

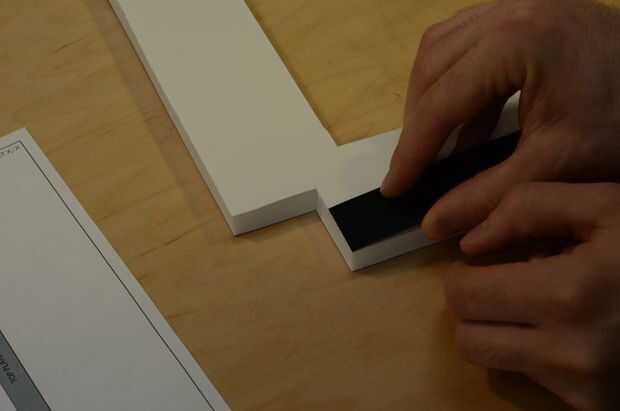

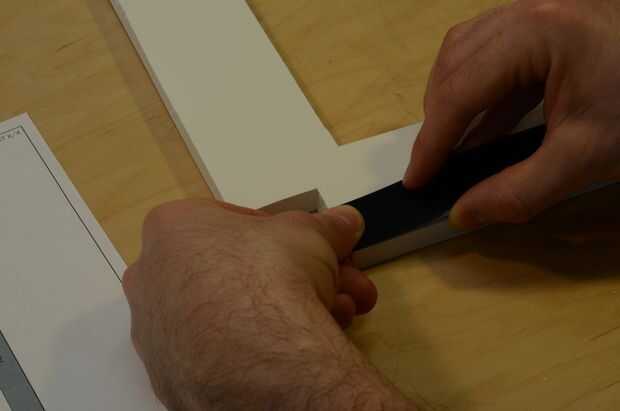

Rotura de la placa superior listones si no ya y aplicar en el interior los bordes de las esquinas de la placa superior.
