Construir una máquina de CNC Foamcore (20 / 24 paso)

Paso 20: Montaje de la etapa Z

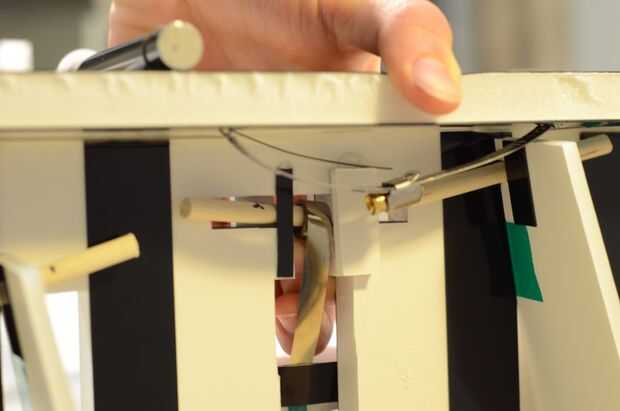

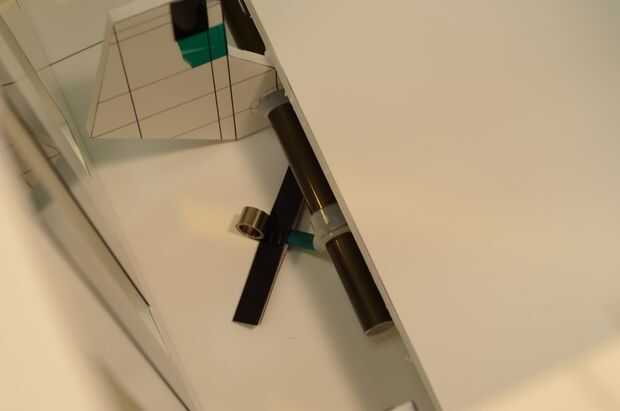

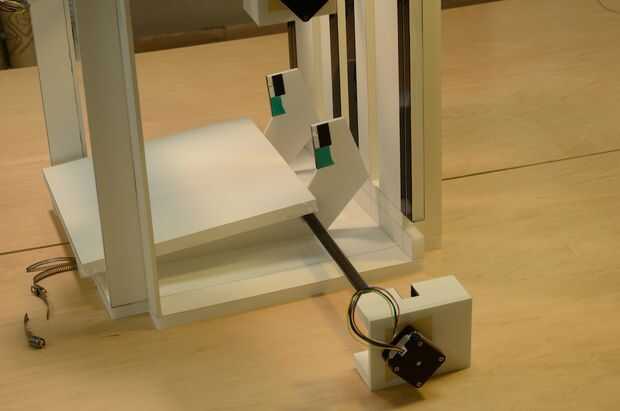

Insertar un eje de aluminio con un motor paso a paso montados en uno de los puntales como se indica. Deslice el manguito conectado al resorte de fuerza constante en el eje. Finalmente, deslice el eje a través del buje en la segunda costilla.

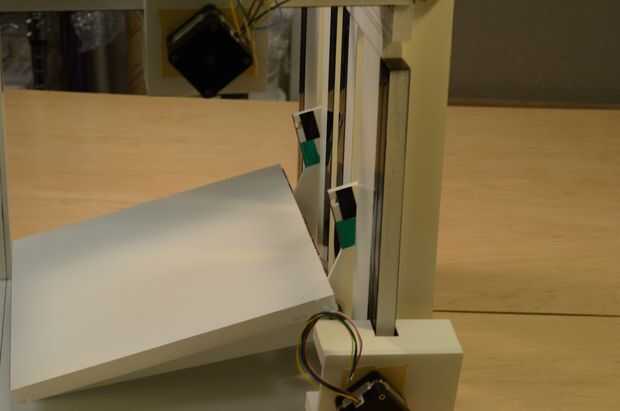

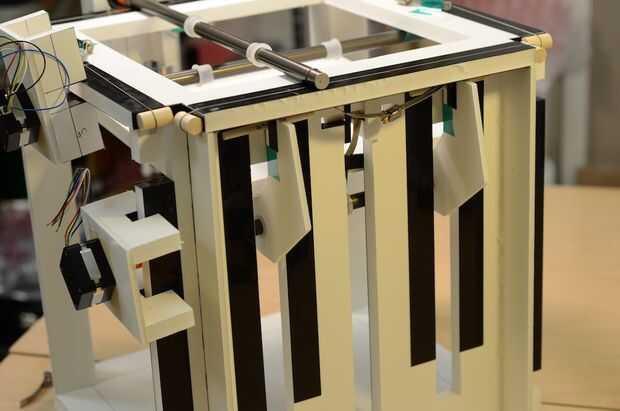

Punta de la tabla para que los puntales están penetrando a través de la placa posterior y 3" madera pasadores en las muescas en las costillas.

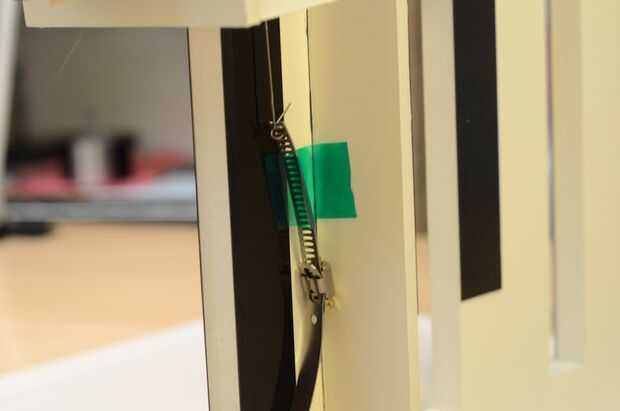

Levante el resorte de fuerza constante hasta que está sentado en la ranura horizontal en la parte superior central de la placa y bloquear en su lugar con la clavija de madera de 2".

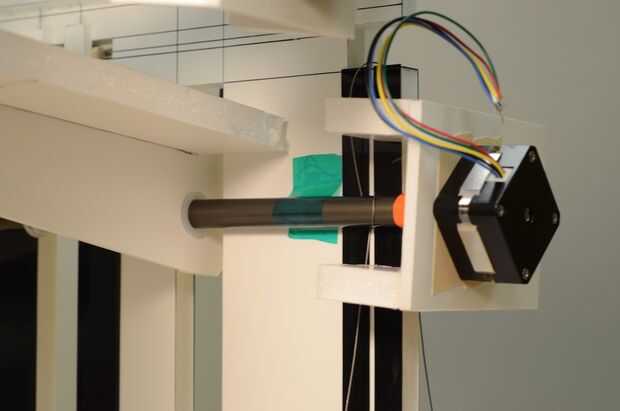

Con cinta de poliéster, corregir el eje de aluminio de la placa trasera cerca del motor. Esto lo mantendrá inmóvil mientras se coloca en los cables y la tensión les.

Instalar los cables y los de tensión. Cinta nuevamente la abrazadera de la manguera en el lado del motor para mantener alejados de montaje del motor.
