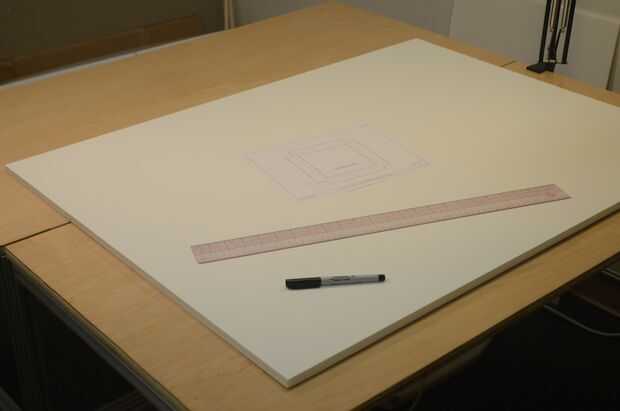

Paso 3: Colocar la placa superior
-Cartón pluma de 1/2"
-Rotulador o lápiz
-C-a través de la regla
La placa superior es el componente estructural clave de la etapa XY de la Foamcore CNC. Al final de este paso, tienes la placa superior marcada y lista para cortar.
Por favor consulte el PDF adjunto corte patrón mientras se hace este paso.
Este paso le guiará a través de marcar el cartón pluma de 1/2" según el patrón de corte.

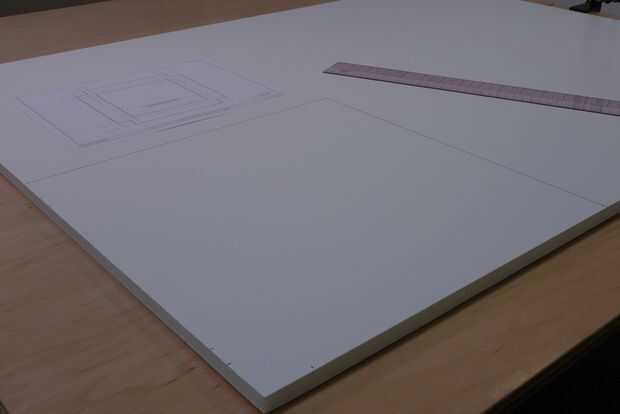

Técnica 1: Marcar un cuadrado.

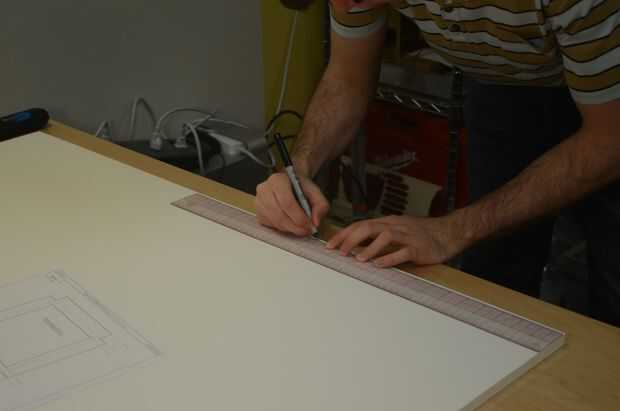

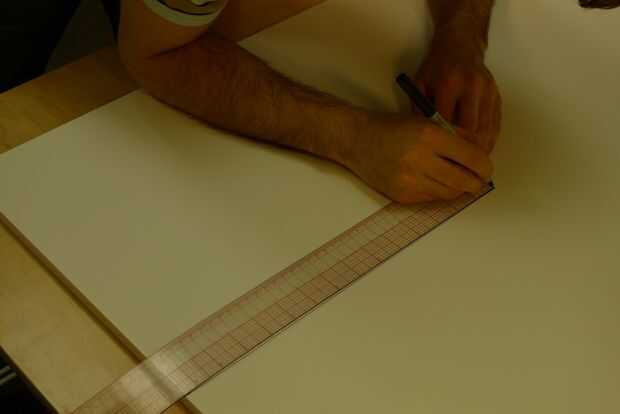

1) Marque el borde inferior del foamcore en 14-1/2".

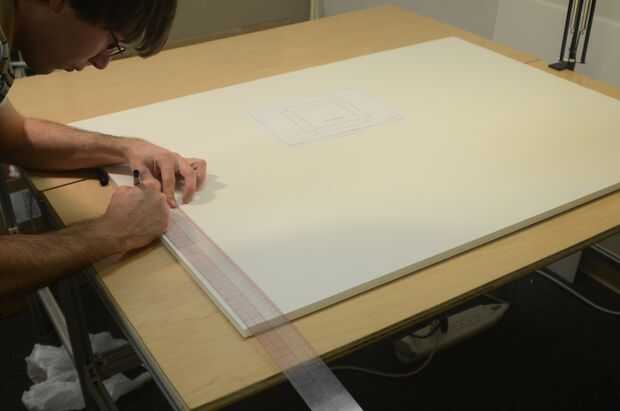

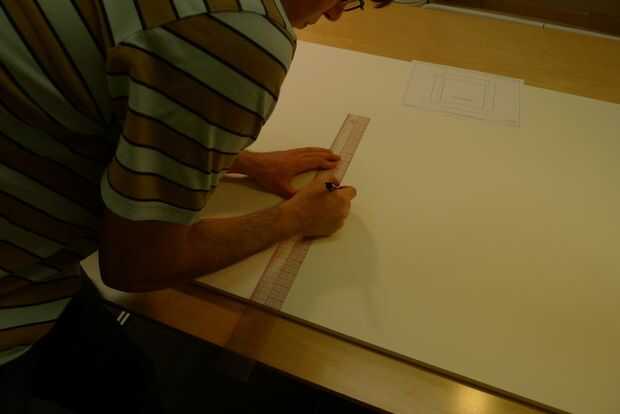

2) del mismo modo marca el borde izquierdo del foamcore en 14-1/2".

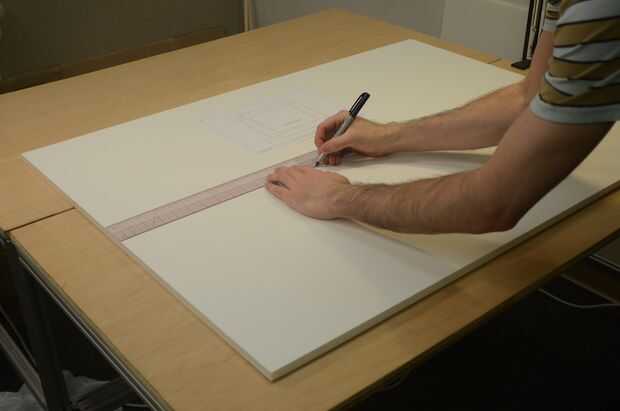

3) Alinee la regla perpendicular a la arista izquierda del tablero en la marca vertical que acaba de crear. Ahora marca de 14-12" hacia fuera en el centro del tablero. Basta con crear una marca, no dibujes una línea todavía. Nos estamos preparando para dibujar la primera línea vertical.

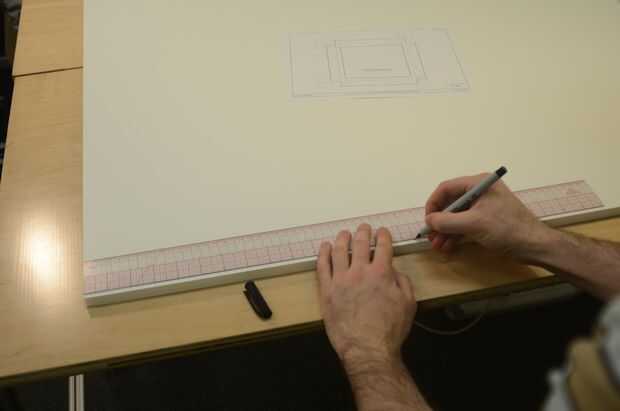

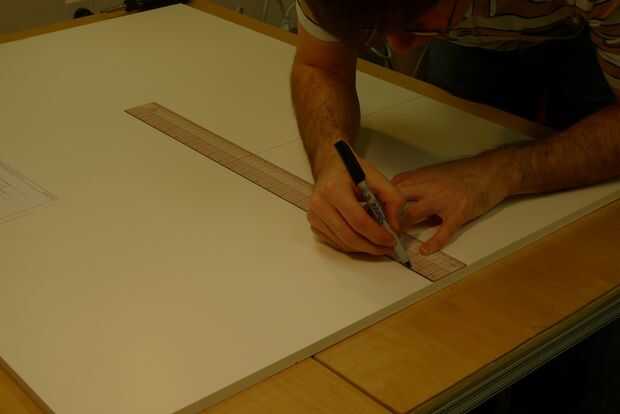

4) ahora ejecutar la regla de la señal creada en el paso 1 con la marca que acaba de crear. Trace una línea vertical que conecta las dos garrapatas.
5) sólo para asegurarse, marca a lo largo de la línea vertical nuevo en 14-1/2."

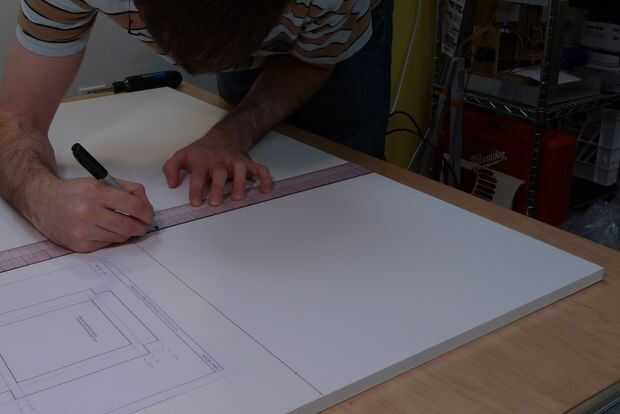

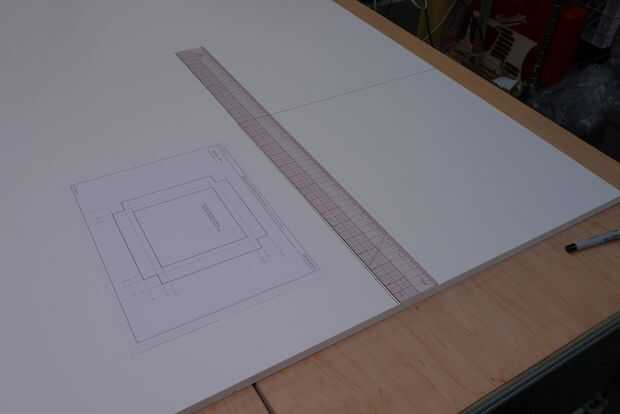

6) Conecte la señal en el paso 2 con la señal más reciente con una línea horizontal.

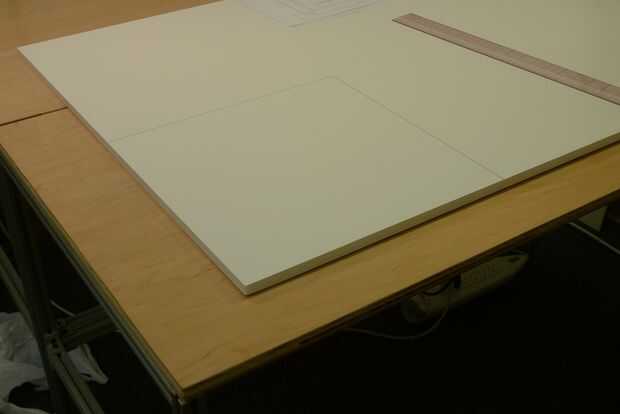

Solo han dibujado un cuadrado de 14-12"! La razón es que muchos pasos es asegurar que termina realmente cuadrados y no sesgada.
Técnica 2: Elaboración de líneas de construcción.

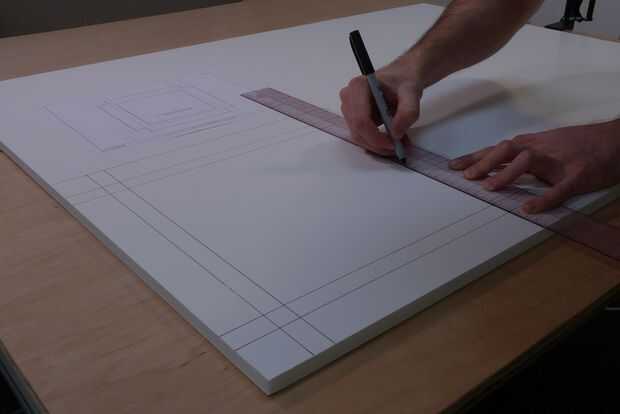

Todas las dimensiones en el patrón de corte son las denominadas cotas "ordinales" lo que significa que son todas en relación con un campo común punto cero. Usa estas dimensiones para marcar primero las garrapatas por el perímetro de la Plaza. Para cada dimensión debe marcar las garrapatas en los lados opuestos. Esto hará que las líneas que se dibuja perpendicular a los bordes de la Plaza.

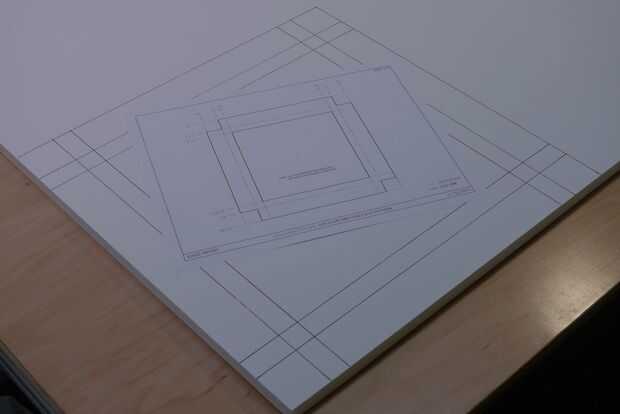

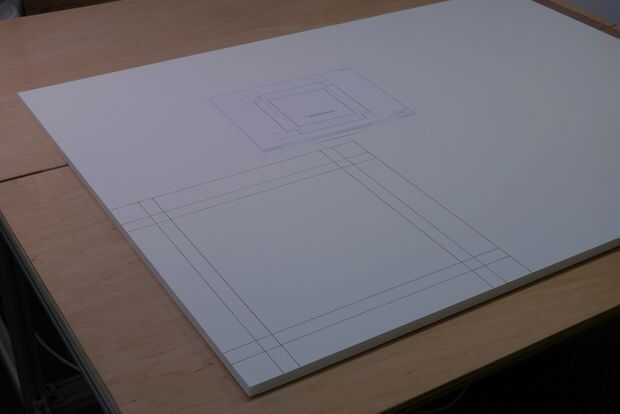

Cuando haya terminado, su diseño debería parecerse a las imágenes de la segunda y últimas en este paso.
Usted utilizará estas técnica a lo largo de este instructable.
