Construir una máquina de CNC Foamcore (18 / 24 paso)

Paso 18: Montaje de los motores

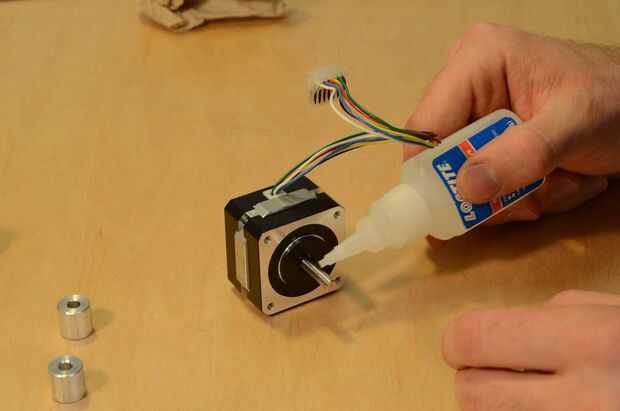

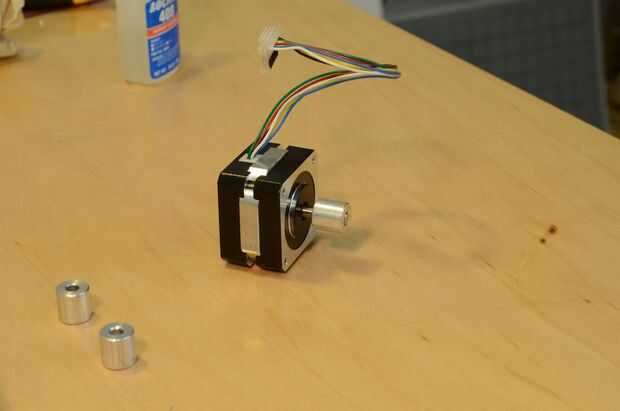

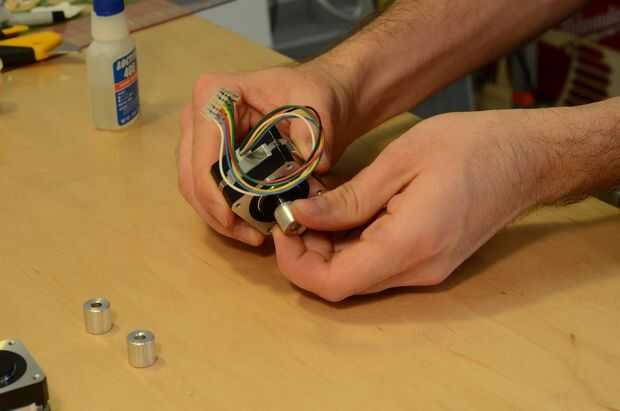

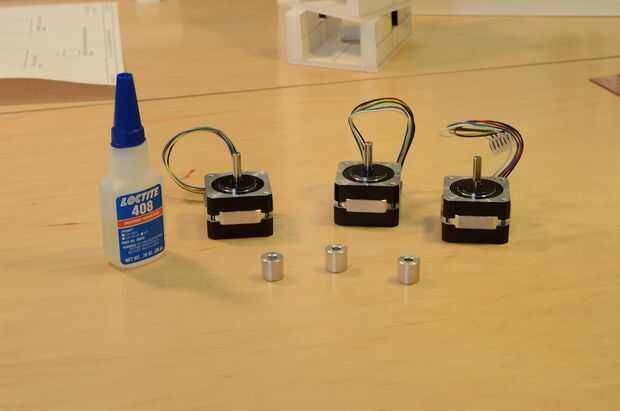

Cuidadosamente, aplica una pequeña cantidad de pegamento en el eje del motor paso a paso. Debe mantener este pegamento muy lejos de donde el eje entra en el motor. Inmediatamente Pulse al espaciador metálico en el eje con un movimiento giratorio y deslizante hasta justo antes del eje emerge en el otro extremo del espaciador. Recomiendo mantener el motor en un ligero ángulo hacia abajo para evitar cola corriendo el eje en el motor.

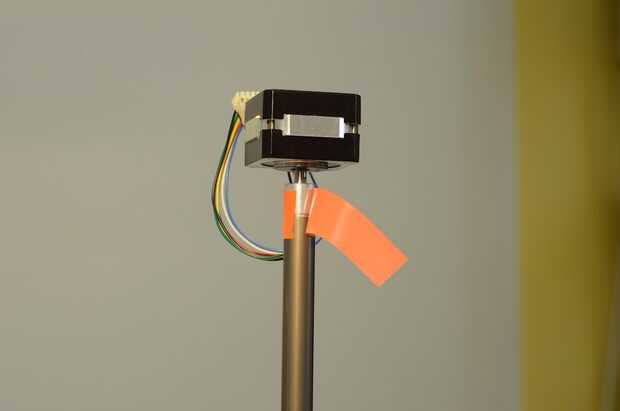

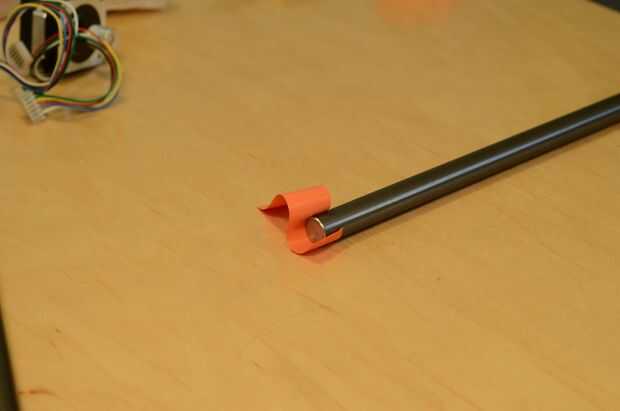

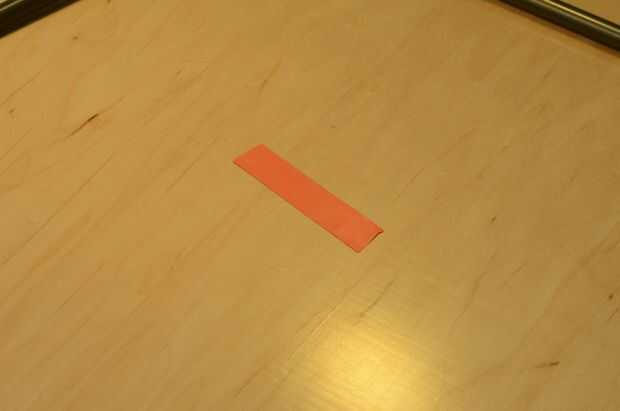

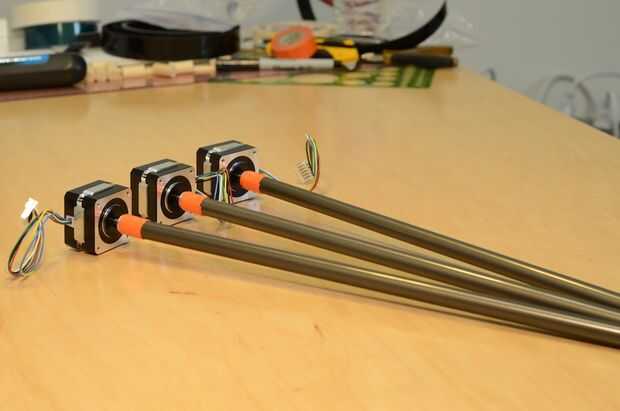

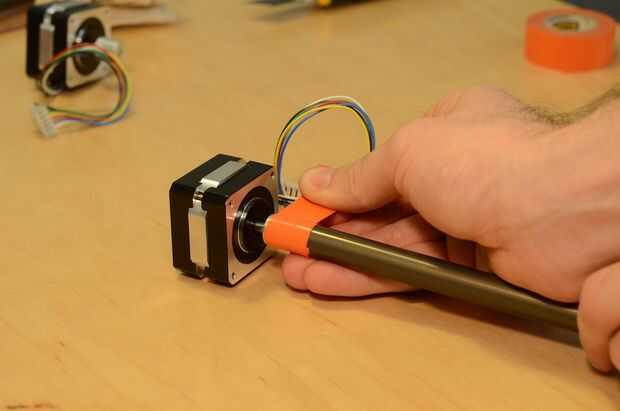

Corte 3" pedazo de cinta aislante y abrigo a medio camino alrededor del extremo del eje de aluminio. Sólo quieres unos 3/8" de la anchura de la cinta que a lo largo de la longitud del eje. Esto crea algo de un vaso, que luego puede Coloque al espaciador en. Envuelva firmemente la cinta aislante alrededor del espaciador y el eje. Aplicar otro 3" tira de cinta sobre el primero. La cinta de cables actúa como un acoplador flexible entre el motor y el eje de aluminio.

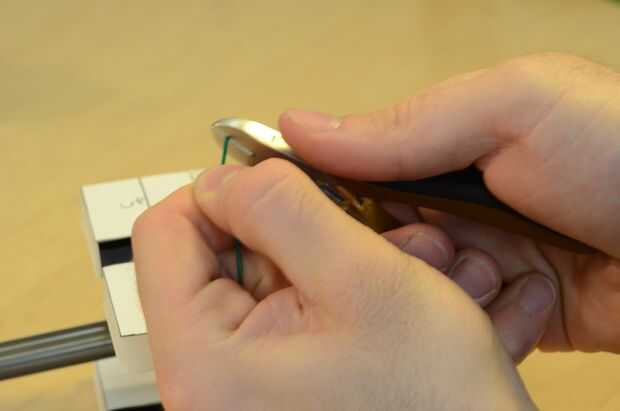

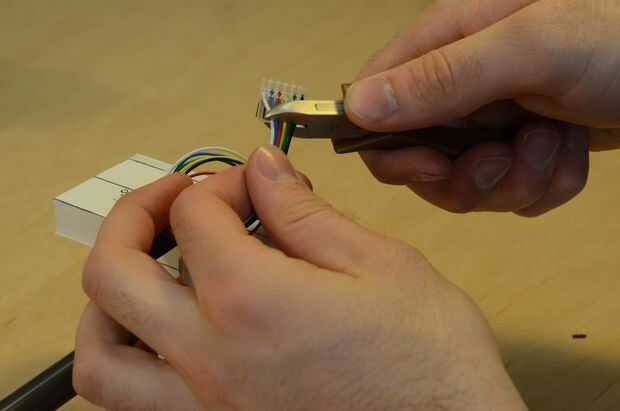

Ahora es un buen momento para pelar los cables de los motores antes de montarlos en la máquina. Estos cables se adherirá a cualquier controlador decide utilizar para su máquina (por desgracia no cubierto en este instructable).

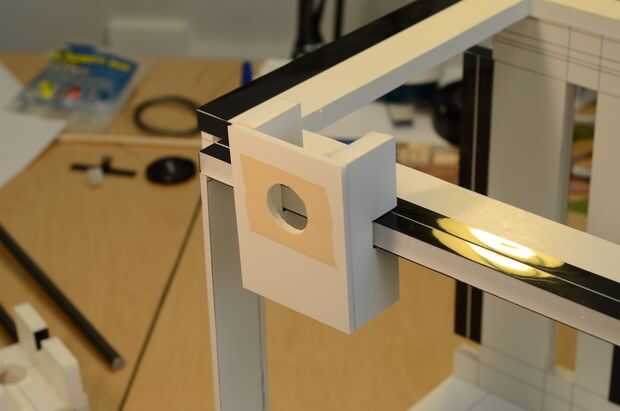

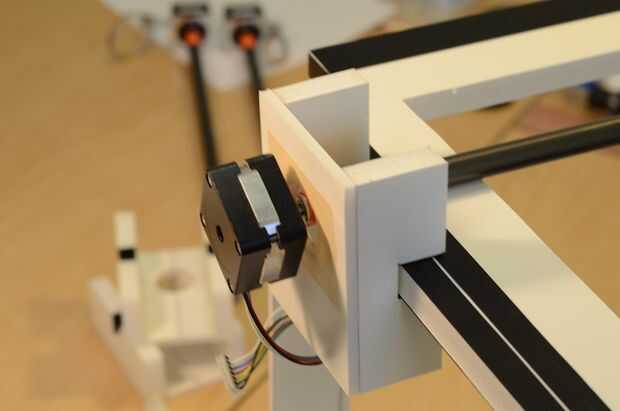

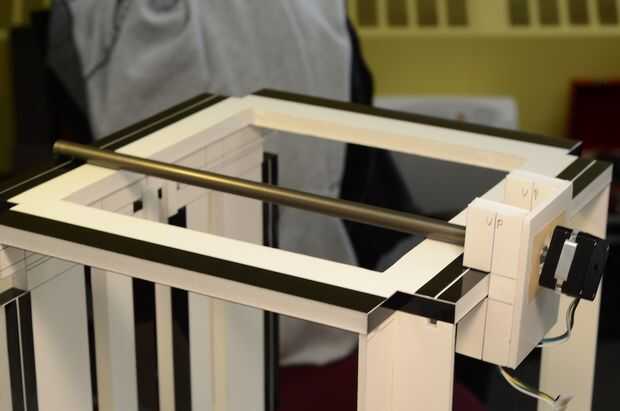

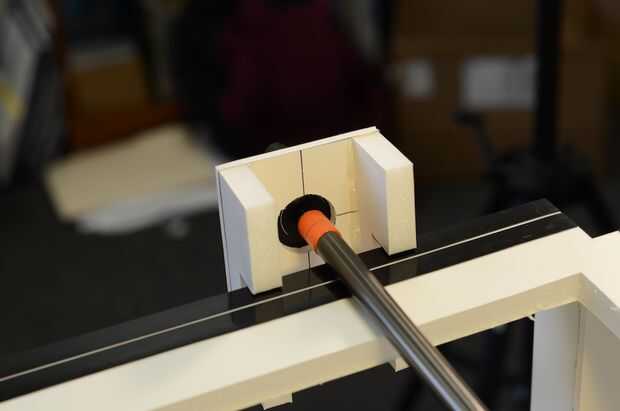

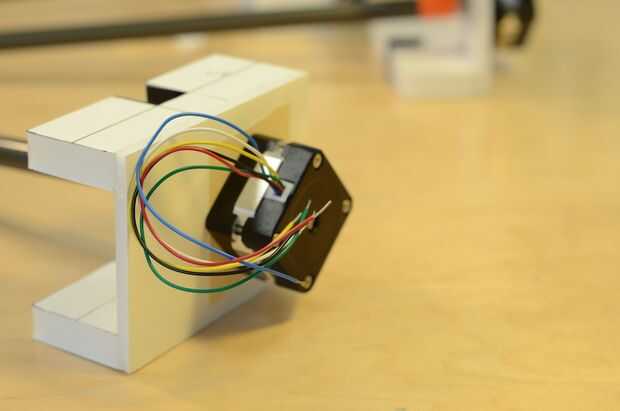

Uno de los soportes del motor descanse sobre el borde de la placa superior como se muestra y retire el papel protector del adhesivo que rodea el orificio. Deslice el eje de aluminio a través del agujero que el eje esté en contacto con las tiras de delrin en la placa superior. El propósito de esta operación es el motor para el montaje en una posición que alinea a la altura correcta con la placa superior de la cinta. Antes de presionar el motor en el adhesivo, trate de alinear el eje con el centro del agujero en dirección lateral.

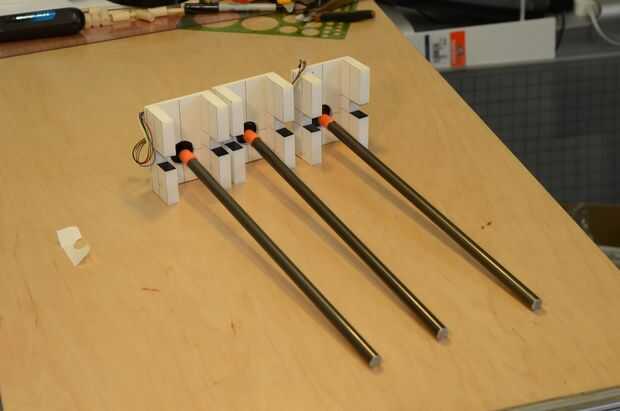

Repita este procedimiento para todos los motores de tres. A pesar de a cada uno operando sobre un eje diferente, el espacio es idéntico entre los tres ejes.
