Construir una impresora 3D de láser - estereolitografía en casa (5 / 14 paso)

Paso 5: Eje de Z

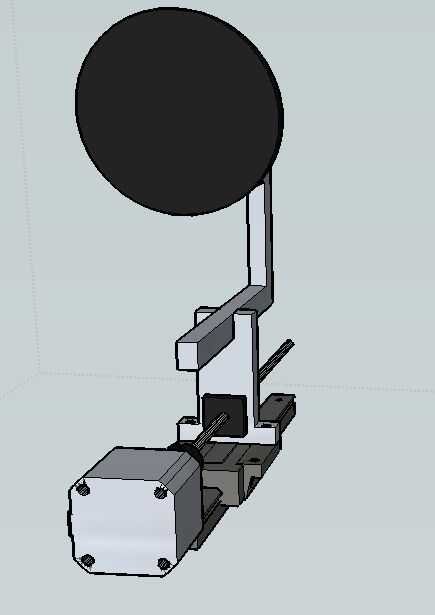

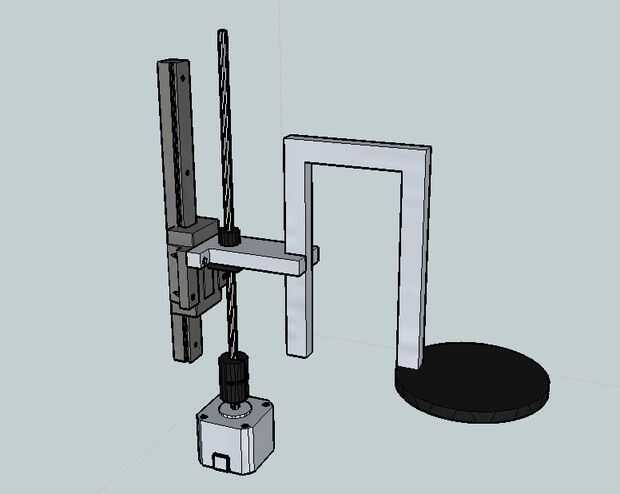

Taladre los orificios en el soporte de brazo Z. Taladro y del golpecito 4-40 agujeros en el extremo del brazo del Monte por la ranura. Ver la imagen de abajo.

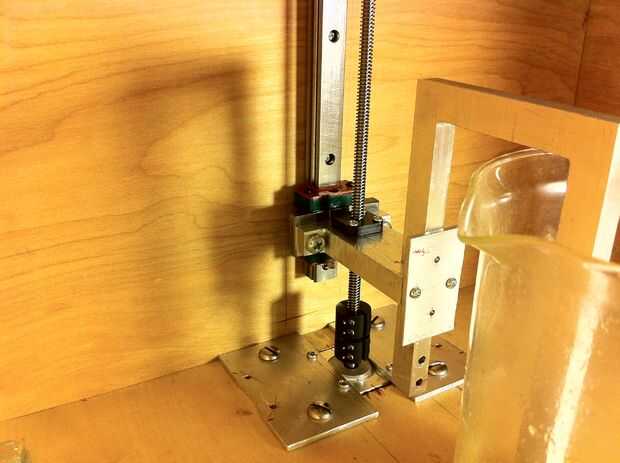

El brazo debe encajar en la ranura y sobresalen un poco más allá del final. Corte un pedazo corto de 1/8" grueso de 2" x 1" aluminio y perfore los agujeros para que coincida con el final del montaje del brazo. Luego coloque el brazo en la ranura y el aluminio en el brazo en lugar de la abrazadera del tornillo. Ver las fotos de arriba si necesita clarificación.

En la pieza inferior de la caja utilice una sierra de calar para cortar el agujero para el paso a paso del eje Z.

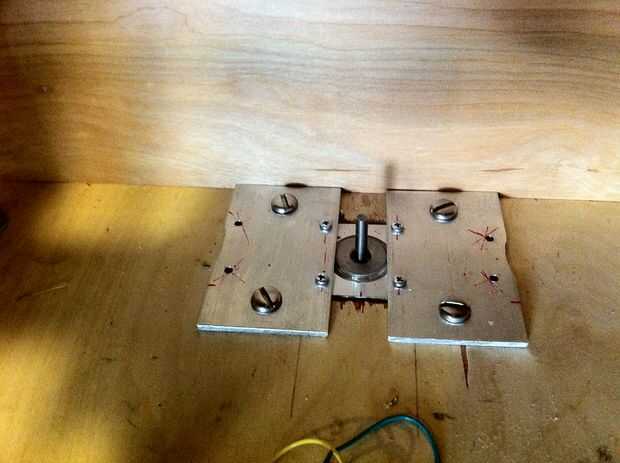

Para montar el paso a paso hasta el fondo del caso se puede ver la foto de arriba pero que costó realmente clase de alinear a la derecha. Usted podría encontrar una sola pieza de aluminio que es lo suficientemente amplia como para cortar un agujero que coincide con el área del círculo levantado sobre el paso a paso. Una vez que se corta puede marcar y taladrar los orificios para el paso a paso y luego para montar el caso.

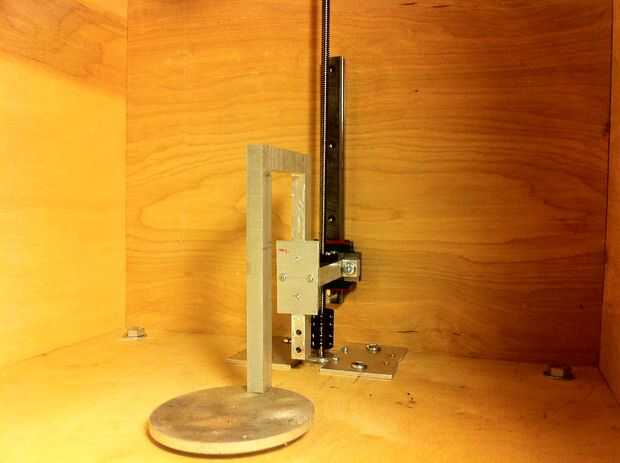

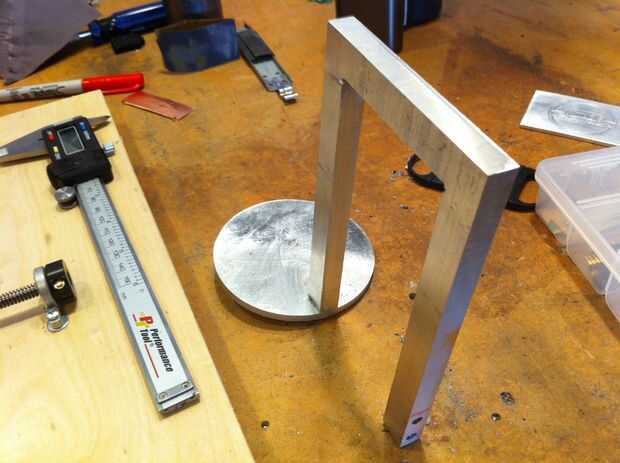

Para montar el círculo plataforma en el brazo sólo taladro y golpee con grifo de 4-40 la parte inferior del brazo luego perfore un agujero en la plataforma y Monte con un tornillo.
