Paso 11: Configuración del Software
Descargar e instalar Replicatorg e instalarlo.
Descargar el archivo UVLPrinter.zip a continuación y extraerlo a la carpeta de Arduino Sketchbook o simplemente abrir UVLPrinter.pde donde quiera que lo extrae de. Contiene una versión modificada del firmware de la Sprinter.
Abra la ficha de pins.h y las patas que han conectado diferentemente que mi configuración.
Los pernos de paso y dir deben ser fáciles de encontrar, la MIN_PIN y MAX_PIN para cada eje son la parte superior e inferior interruptores de límite. Cualquier cosa con un -1 no se utiliza. Todo lo demás debe ser fácil de descifrar.
#define X_STEP_PIN 6
#define X_DIR_PIN 7
#define X_MIN_PIN 19
#define X_MAX_PIN 20
Si está usando cualquier cosa que mitad paso a paso le tendrá que ir a la pestaña configuration.h y cambie la línea siguiente.
Float [] axis_steps_per_unit = {251.971678, 252.4475, 1007.87402,700}; Medio paso
La información necesaria para resolver esto es las 16 vueltas por pulgada en la barra de Acme, 200 pasos por vuelta de los pasos y el microstepping. Si usando 1/8 paso a paso luego toma los 200 pasos del paso times 8 a 1600 pasos.
El cálculo para averiguar los pasos por mm para la versión 8 es:
1 pulgada es 25.4mm hasta 25,4 / 16 TPI = 1,5875 mm por vuelta
1,5875 mm / 1600 pasos =.0009921875 mm por paso
1 mm/.0009921875 mm por paso = 1007.87402 pasos por mm
Así que para caminar 8 pones 1007.87402 para cada eje como esta:
Float [] axis_steps_per_unit = {1007.87402, 1007.87402, 1007.87402,700}; paso de 1/8
Las siguientes líneas son para configurar la velocidad máxima a que los steppers intentará mover. Empiezo a pasos sueltos pasado 400 y el eje Z no es necesario ir más rápido que el 200. Probar la configuración y cambiar si es necesario.
Float [] max_feedrate = {400, 400, 200, 500000};
Float [] homing_feedrate = {400,400,200};
Una vez haya realizado los cambios necesarios puede comprobar y cargar el código en el Sanguino.
Configurar Replicatorg copia el archivo uvlprinter.xml en la carpeta de máquinas en la carpeta replicatorg.

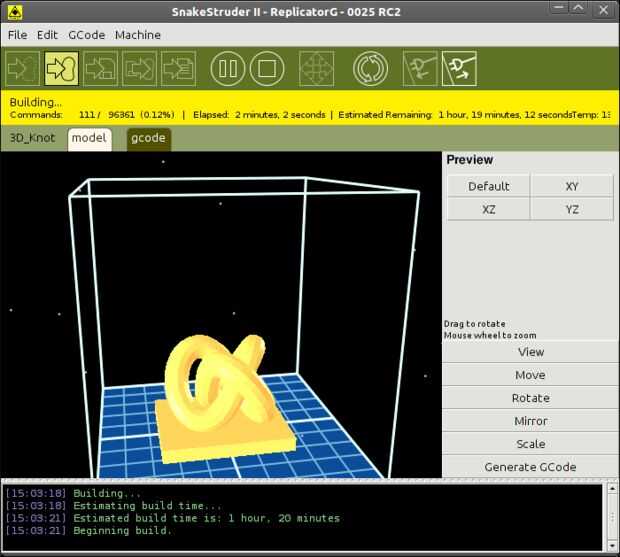

Iniciar Replicatorg y haga clic en el menú máquina luego Driver y elegir la impresora láser ultravioleta. Configura el puerto serie al que está utilizando. En el menú de GCode y generador de GCode elegir elija Skeinforge (40).
Ir a archivo y luego ejemplos y escoger cualquiera de ellos. luego presione el botón generar Gcode. Pulse el botón duplicar y asígnele el nombre UV3D o lo que quieras. Seleccione ese perfil y haga clic en el botón localizar. Abrirá una carpeta con la configuración para este perfil. Haga clic en Cancelar en la ventana generador de GCode. Todo lo copia de la UV3D. 1mm.zip archivo en esta carpeta reemplazando lo que existe.
Debe estar configurado con los ajustes básicos para el funcionamiento de la impresora.
