Paso 1: Materiales, herramientas y seguridad
General partes

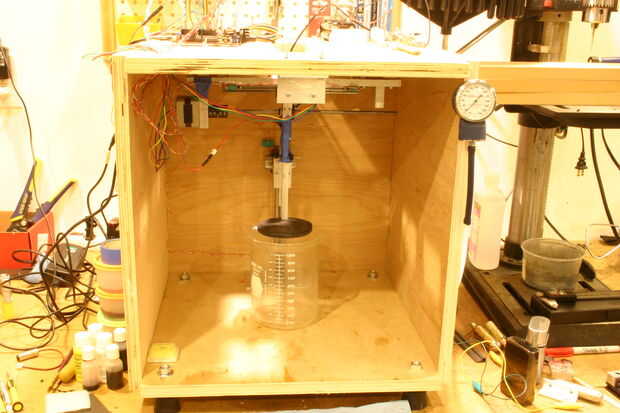

3 - 16 "x 171/2" x 3/4" madera contrachapada para la parte posterior y lados de la caja
2 - 16 "x 16" x 3/4" madera contrachapada para la parte superior e inferior de la caja
24 - #6 x 3 "tornillos y arandelas de madera
4 - obturadores de caucho de 1 7/8 "x 1 3/4"
4 - 1/4-20 x 2 1/2 "tornillos
8 - 1/4-20 tuercas y arandelas
1 - 4 "x 4" x 1/4" hoja negra Acetal (Delrin)
1 - vaso de precipitados de 1 litro
Bloques y carril linear de automatización de sobrereserva
4 - AG lineal carril 15 mm x 200 mm
2 - bloque del cojinete 15mm, 2 tornillos de brida
2 - bloque del cojinete 15mm, brida de 4 pernos
Partes de electrónica de Sparkfun y otros
6 - microinterruptores con rodillo
3 - motores de paso a paso ROB-09238
3 - EasyDriver controladores paso a paso (chip controladores deberían funcionar también)
3 - vivienda de 4 pines de los conectores polarizado
3 - polarizado conectores de 4 pines
2 - 6 pin hembra encabezados
2 - DC cañón adaptadores Jack - hembra
1 - Sanguino (Arduino Mega funcionaría también con modificaciones de código)
1 - 5V FTDI USB Cable
1 - relé Omron G5V-1
1 - regulador de voltaje LD33V 3, 3V
2 - 9V 500ma o más fuentes de alimentación (puede usar uno pero son baratos)
1 - 12V - 24V 2000ma o fuente de alimentación mayor (para motores paso a paso)
1 - TIP120 Transistor
1 - resistencia de 1K
1 - protección diodo como el 1N4148
2 - 2 bornes de tornillo perno
Varios hombres y mujeres. 1" encabezados, alambre y protoboard lo suficientemente grande como para adaptarse a todo
Husillo de McMaster-Carr
1 - carbono 1018 varilla roscada Acme de Precision acero, tamaño de 1/4"-16, 3' longitud
Leadnuts de DumpsterCNC
3 - acme 1/4"-(1 Inicio) Leadnuts Plaza brida 4 agujero 16
3 - acme 1/4"-16 (Inicio 1) acopladores 5mm diámetro
Piezas láser Aixiz
1 - lente de cristal Aixiz laser azul
1 - Aixiz 405 nm láser violeta 20mW
1 - diafragma de Iris, cero apertura, 21mm de diámetro externo de Edmund Optics
Resina de curado con luz UV/Visible la de Adhesivos Ellsworth
1 - litro Dymax 3099 Ultra Light-Weld adhesivo
o
1 - litro Loctite 3105 adhesivo de curado del luz
Herramientas necesarias
Taladro y brocas varias
Taladro de columna
Rompecabezas
tap de 4-40
Acceso a un molino CNC
Pegamento del gorila o similar
Pinzas largas
Sierra para metales
Archivos
Seguridad
Láser gafas de seguridad como estos. Debe proteger contra luz de 405 nm para ser eficaz.
Área bien ventilada, no inhalar los vapores de la resina o los producidos cuando se cura.
