Construir un router CNC (6 / 18 paso)

Paso 6: z

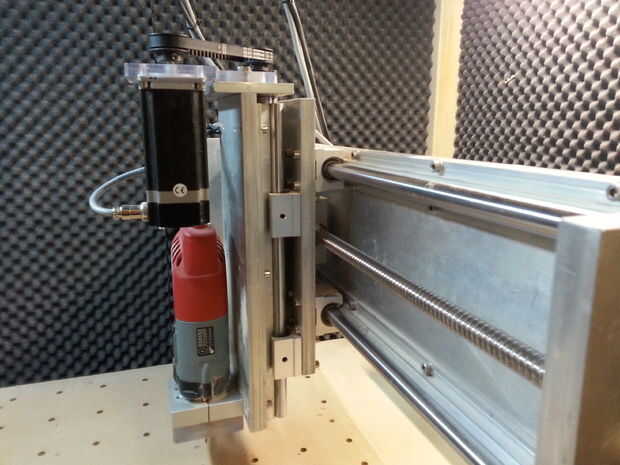

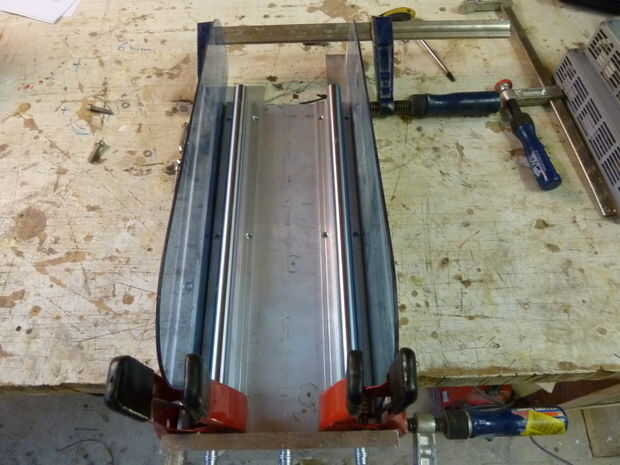

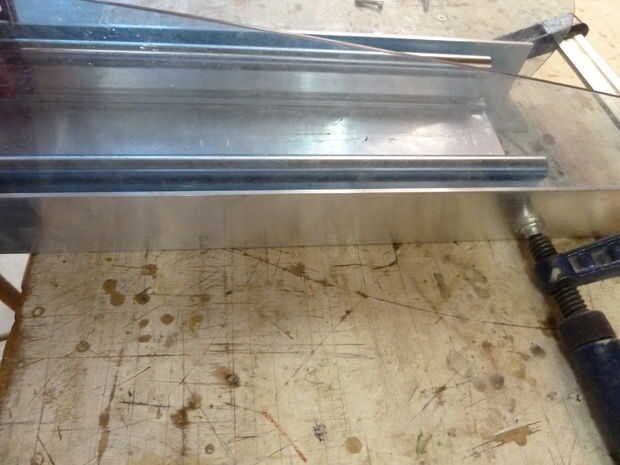

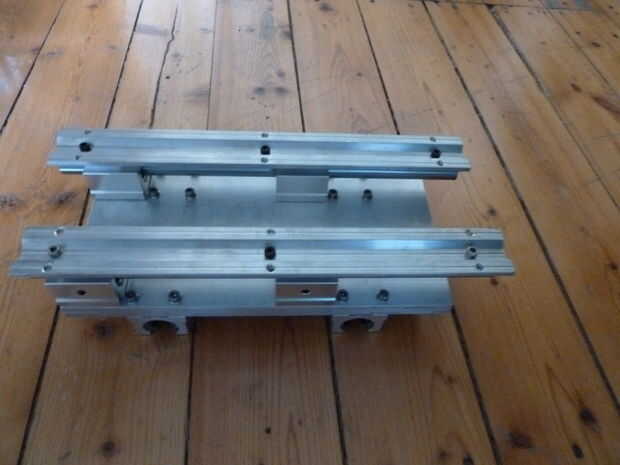

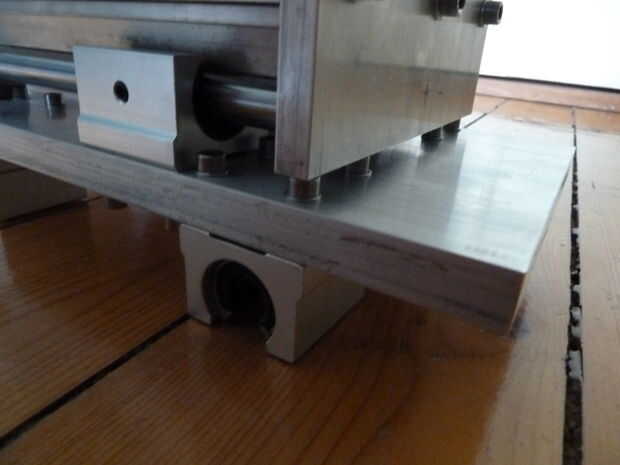

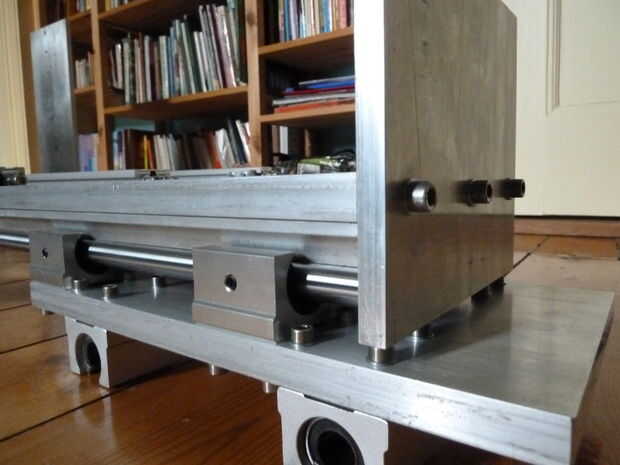

Los carriles lineares del Z - eje llegar unido a la parte móvil de la Z - conjunto de eje. Los rieles necesitados para ser compensan unos pocos milímetros del borde de la placa. Utilicé el mismo método como lo hice por el Y - axis, para alinearlos. Encontré dos trozos de plástico, de sólo el espesor adecuado, que podría utilizar como espaciadores. Yo sabía que los bordes de la placa de aluminio fueron paralelos, así que sujeta dos piezas de aluminio en el borde de la placa y agregar las piezas de plástico para espaciar las guías desde el borde. Una vez había marcado la ubicación de los orificios, sólo perforado y golpeado ligeramente les otra vez. Asegúrese de que usted marque donde van las piezas, para que los agujeros todavía alinee cuando todo vuelva poner juntos.

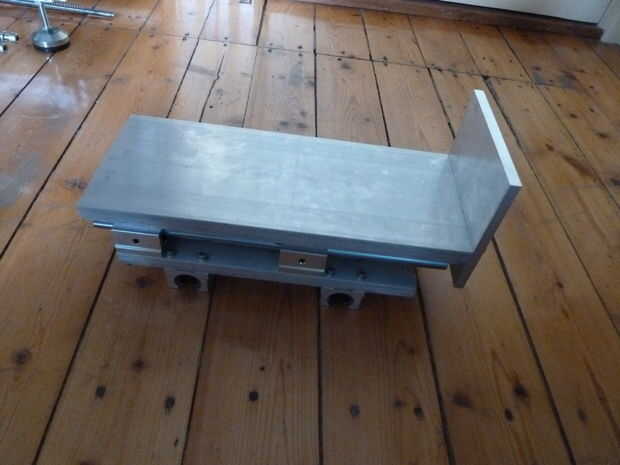

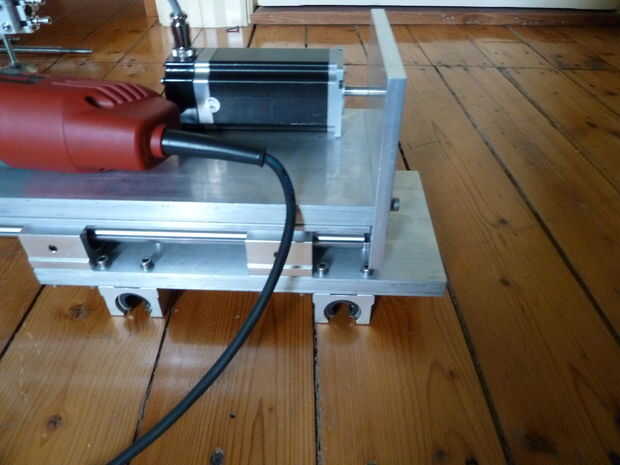

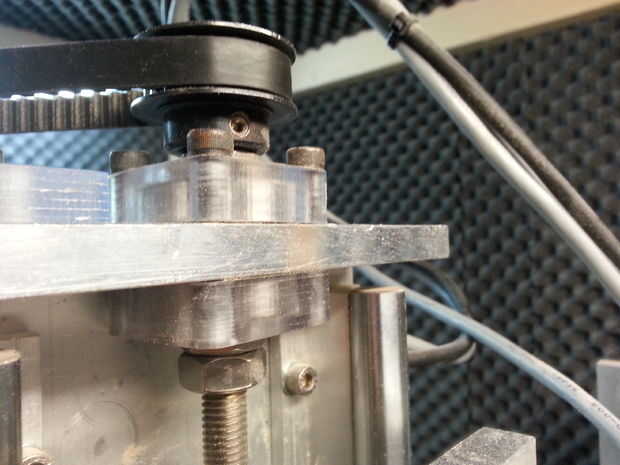

Para montar el plato superior al Z - montaje de eje, perforado y tres orificios en el extremo del router placa de montaje roscado. Lo hice con la misma configuración en el torno como lo hice para la Y - placas de eje. Originalmente había planeado colocar el Z - motor paso a paso de eje directamente a la placa superior. Lo he intentado unas ranuras en la placa superior para sujetar el motor paso a paso del molino. Esto no funcionó hacia fuera tan bien, porque no tengo una instalación de molienda adecuada. Así que cortar la parte con las ranuras y fabricado un montaje diferente del motor de plástico (ver paso 12).

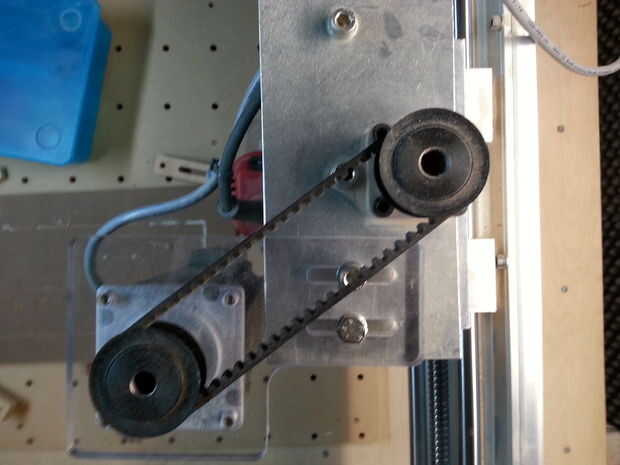

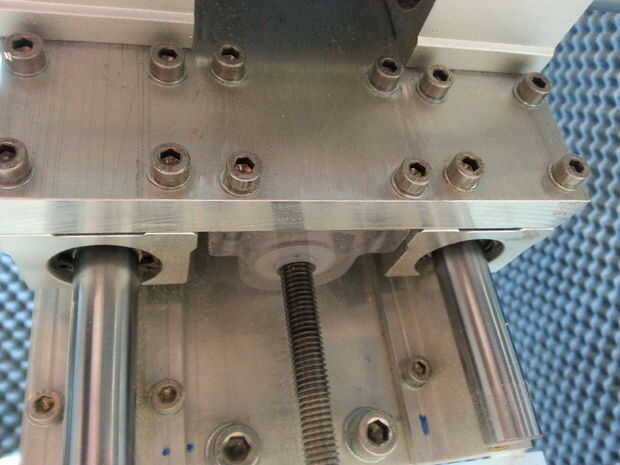

También hice dos bloques del mismo material plástico, que consiguió unir a la placa superior, así. El tornillo de accionamiento es un pedazo de varilla de rosca de acero inoxidable (M10). El tornillo de accionamiento se sujeta entre los dos rodamientos con dos tuercas. I perforado y golpeado ligeramente la polea de sincronización para una rosca M10 y simplemente había atornillado en la parte superior el tornillo de la impulsión. Es sostenido en lugar por tres tornillos. La tuerca del disco delrin obtiene adjunta a la Y - carro de eje (vea el paso 10).

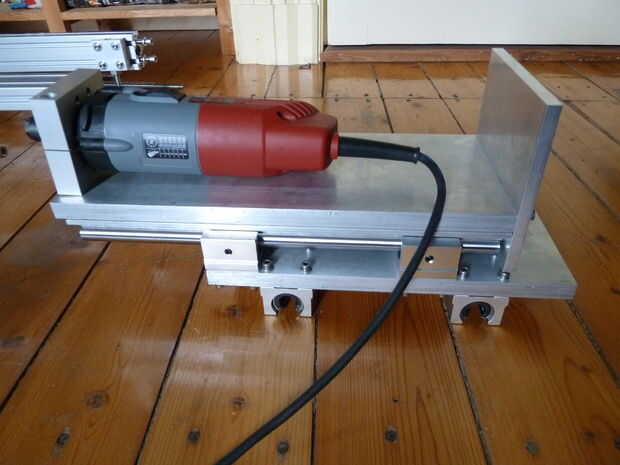

El Monte del router estaba hecho de antemano y ordenó de damencnc.com.  Tiene un 43mm sujeción de anillo, que se adapta a la fresadora Kress que estoy usando.
