Construir un router CNC (10 / 18 paso)

Paso 10: Montaje de tuerca z drive

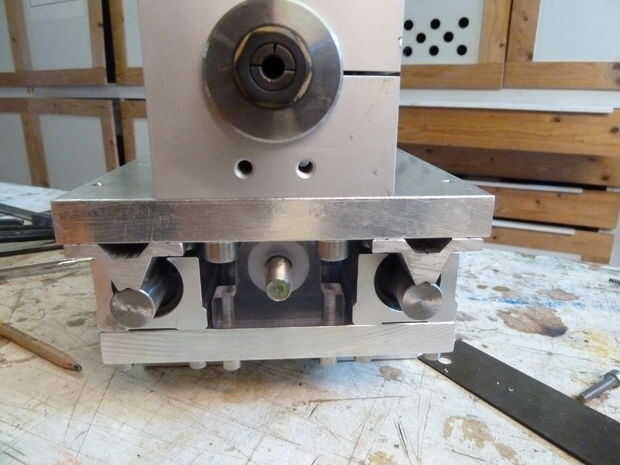

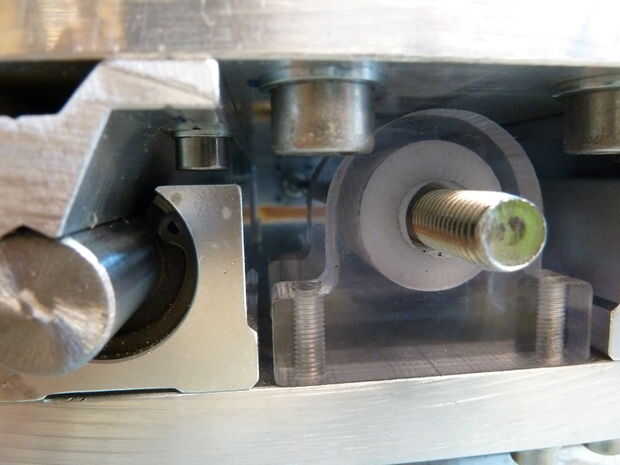

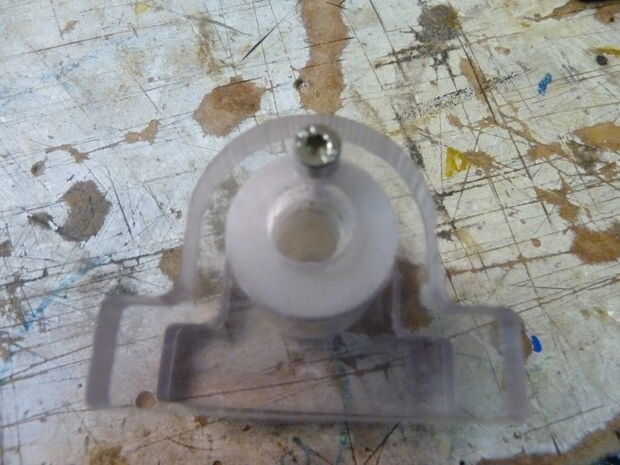

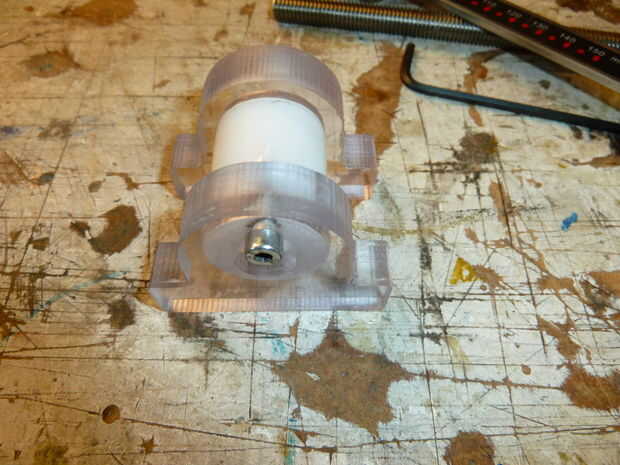

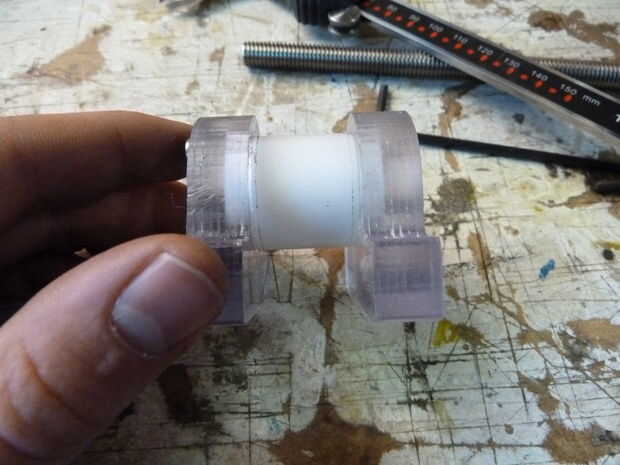

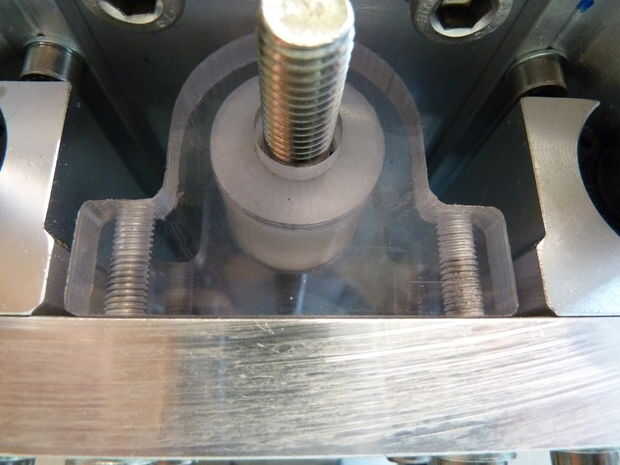

No usar un tornillo de la bola de Z - eje. En su lugar utilicé estándar, pero varilla roscada de M10 de alta calidad. He hecho una tuerca de una pieza de delrin. Delrin es un muy buen material para este propósito, ya que es autolubricante y no desgastarse con el tiempo. Si utiliza un toque de buena calidad para hacer las roscas de la tuerca, la reacción será muy mínima (no he notado ninguna). Dentro del conjunto del eje z, había muy poco espacio para montar la tuerca. Y puesto que mi casera tuerca era redondo, necesitaba hacer un montaje especial. El montaje consiste en dos piezas de acrílico de 12mm. Pude utilizar el router CNC casero de mi maestro para hacer estas piezas. La tuerca redonda encaja muy tanto como sea posible dentro de las piezas de acrílico y se lleva a cabo en lugar por un perno pequeño. El perno mantiene la tuerca gire dentro del Monte. He perforado y dos orificios en los piececitos de los titulares, para poder montarlo en el carro de eje y roscado
