Construir un router CNC (13 / 18 paso)

Paso 13: La corte cama

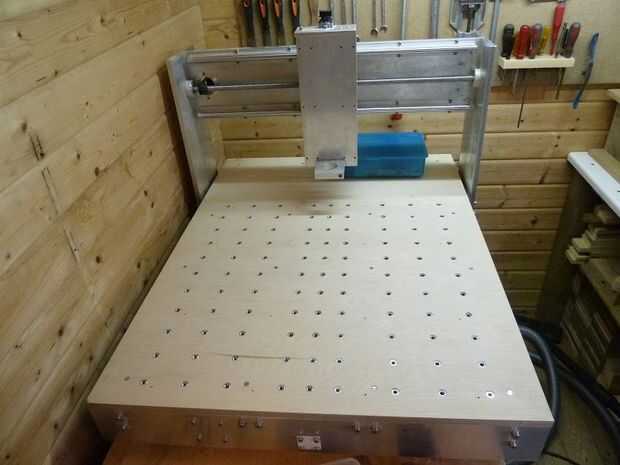

La parte final que tenía que hacer para la máquina era la cama del corte. La cama del corte es una parte muy importante de la máquina y a menudo pasado por alto. Hay muchos tipos de camas de corte. Ejemplos son: mesa de ranura en t, tapa de tabla perforada, tabla del vacío o sólo podría usar una mesa disponible y tornillo su acción derecha en la tabla. Una tapa de tabla de ranura en t de aluminio probablemente sería lo mejor, pero te costará unos pocos cientos de dólares, dependiendo del tamaño de la máquina. Decido utilizar el tablero perforado, porque cabido dentro de mi presupuesto y todavía tengo un montón de opciones de sujeción.

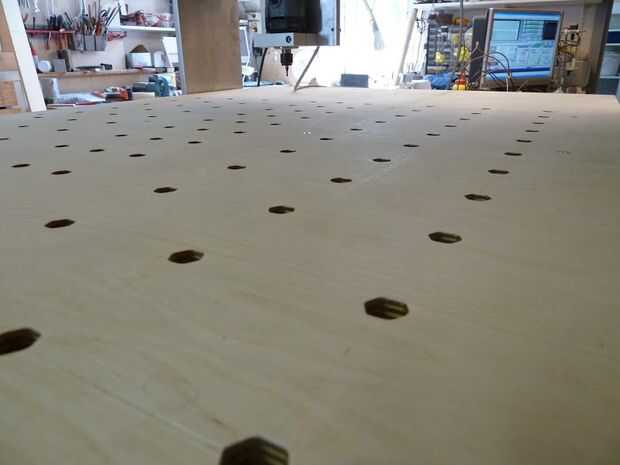

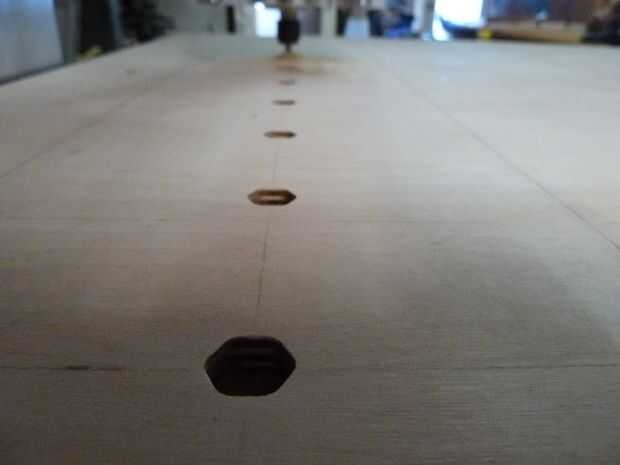

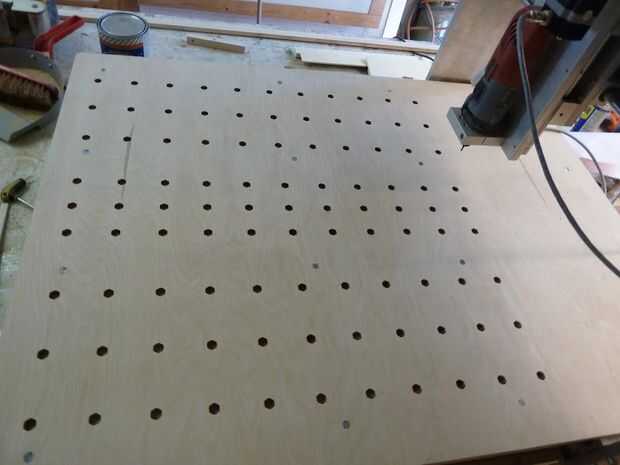

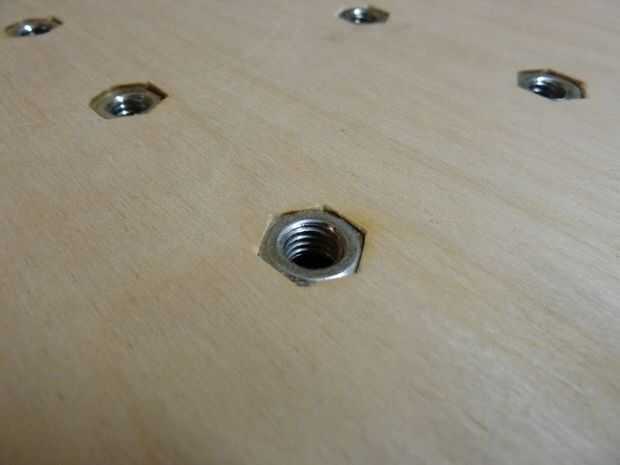

La cama de corte para mi máquina, se hace de un pedazo grueso de 18mm de contrachapado de abedul. Sujeta con tornillos M5 y t - Tuercas correderas en ranura para las extrusiones de aluminio. Me compré unos 150 tuercas hexagonales M8 para cerca de 4 dólares. Usando un programa CAD, dibujó formas hexagonales en una cuadrícula con un agujero en el medio. Luego usé la máquina para cortar todos los huecos para las tuercas. En lugar de tuercas regulares también puede usar las tuercas en T, pero luego tienes que voltear el tablero de la mesa para insertarlos. Otro problema que puede tener es que caen hacia fuera.

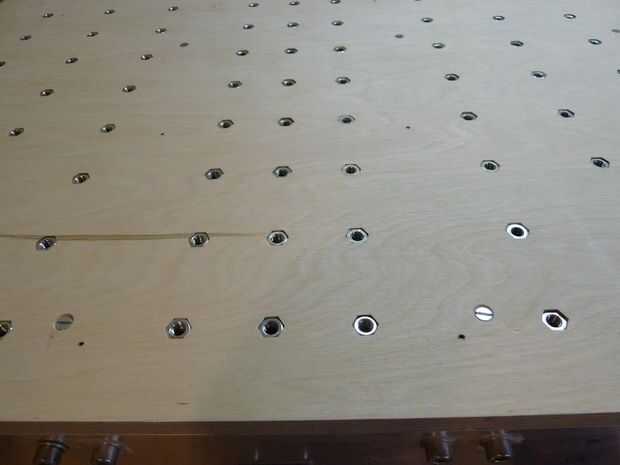

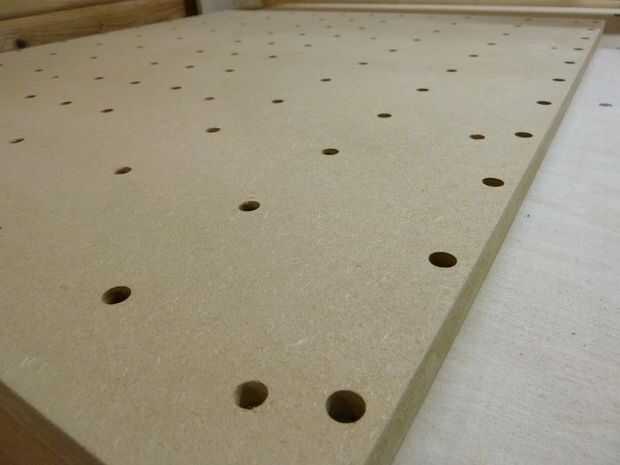

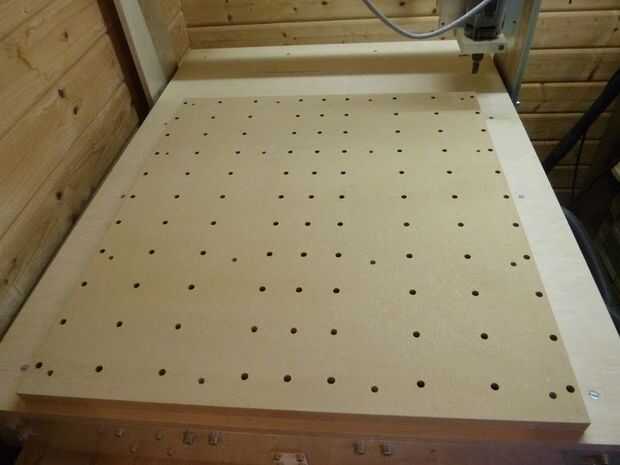

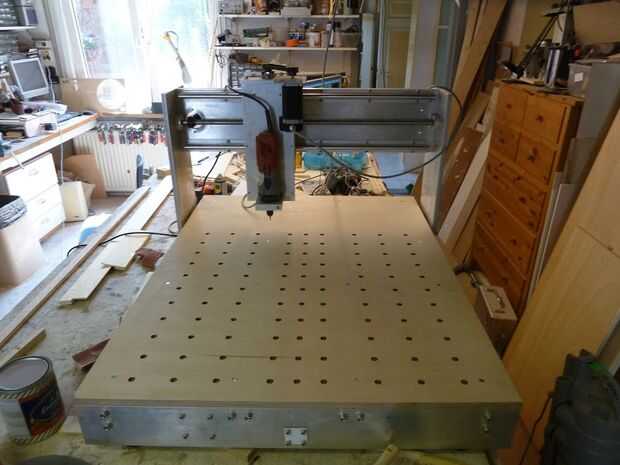

En la parte superior la pieza de contrachapado de abedul, he instalado un trozo de 25 mm MDF grueso. Se trata de la superficie disponible. Usé una broca más grande, para cortar agujeros en ambas piezas. Los orificios se alineen exactamente con el centro de las formas hexagonales que corte antes. Después Desenroscar la pieza de mdf y había instalado todos las tuercas en la pieza de madera contrachapada. Hice los agujeros un poco demasiado pequeño, así que tuve que usar un martillo para libra en. Luego volver a instalar la superficie MDF y comprobar si la alineación es todavía correcta.

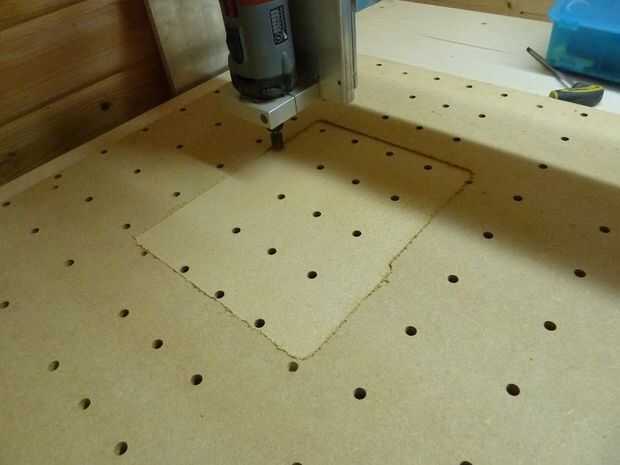

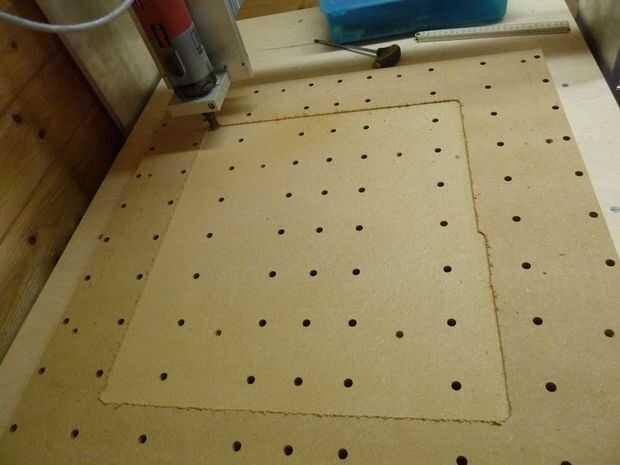

Yo también aplanado del tablero para asegurarse de que la superficie fuera perfectamente plana y paralela a la x y el eje y.
