Construir un router CNC (16 / 18 paso)

Paso 16: Software CNC

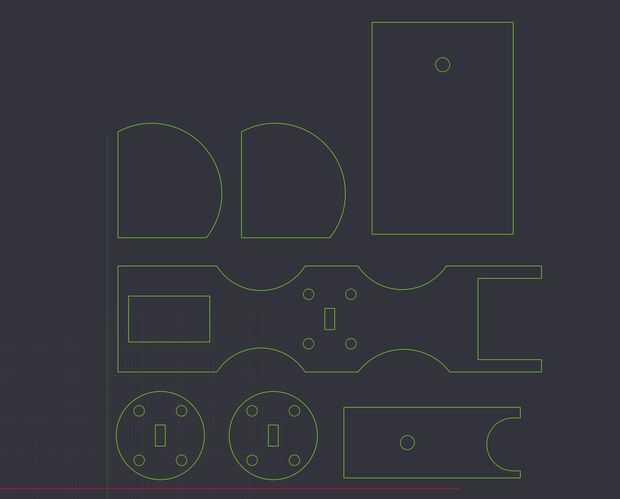

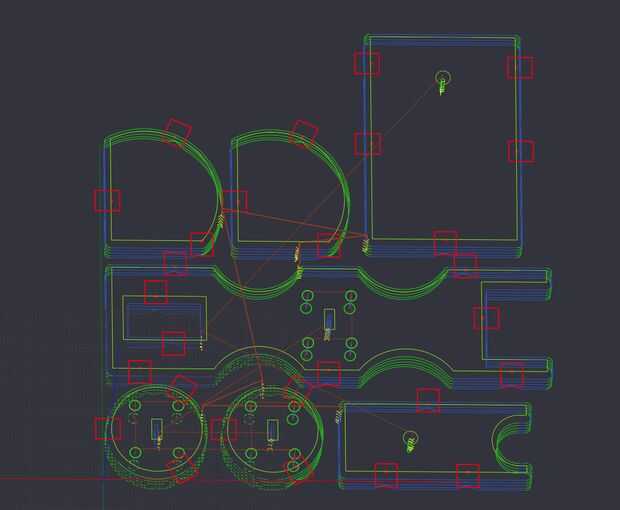

Para controlar un router CNC, necesita 3 tipos de software. Un programa de CAD, para crear un dibujo. Un programa de CAM para crear las trayectorias de herramienta y salida G-code. Y un programa que traduce el código G y controla el router. Estoy usando CamBam para crear la mayoría de mis dibujos y crear las trayectorias de herramienta. CamBam es un programa sencillo y muy fácil trabajar con. Tiene algunas funcionalidades básicas de CAD, por lo que la mayoría de proyectos no es necesario un programa de CAD diferente. Antes CamBam puede crear las trayectorias de herramienta, es necesario establecer un par de parámetros. Ejemplos son: el diámetro de la herramienta que usas, la profundidad de corte, profundidad por pasada, velocidad de corte etc.. Cuando haya hecho las trayectorias de herramienta, puede generar el código G. El G-code es el lenguaje mecanizado, le dice a la máquina qué hacer.
Para el software que estoy usando Mach3. Mach3 envía las señales a través del puerto paralelo del ordenador a la Junta de arranque. Uso Mach3 a cero de la herramienta de corte e iniciar el programa de corte. También puede utilizar para controlar la velocidad del husillo y velocidad de corte. Mach3 tiene algunos asistentes básicos incorporados, que puede utilizar para la salida simple archivos G-code. Un ejemplo es el Asistente de escritura, que puede usar para rápidamente escribir algún texto y salida a G-code. (Ver paso 17 para un ejemplo).
