Paso 16: Circuito de interruptor Arduino

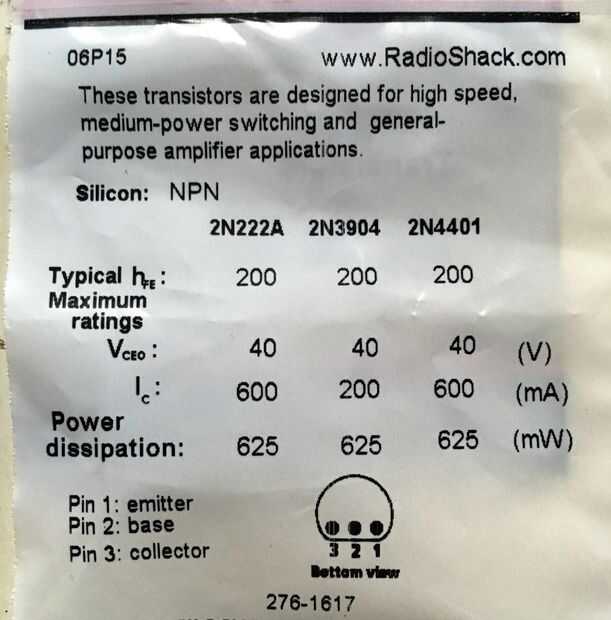

He seguido los pasos de circuito de interruptor de gigafied arduino y jugó muy bien. No recuerdo el instructable indicando qué tipo de transistor utiliza, pero terminé usando un transistor NPN de 2N222A y una resistencia de 100K Ohm al final. El plan es encontrar una resistencia que tiene una resistencia alta lo suficiente como para no permitirá tierra alimentar la pluma cuando no desea a, pero bajo bastante así que cuando la corriente es aplicada, la fuerza de voluntad de pluma en Cuándo quieres que.
Para hacer el circuito:
1. Conecte uno de los cables de la pluma 3D para el emisor (E) y el otro al colector (C) (no importa cual)
2. conectar el arduino GND a C en el transistor y una resistencia en conexión con el pin de la base (B) del transistor.
3. Encienda el lápiz, arduino de la licencia de

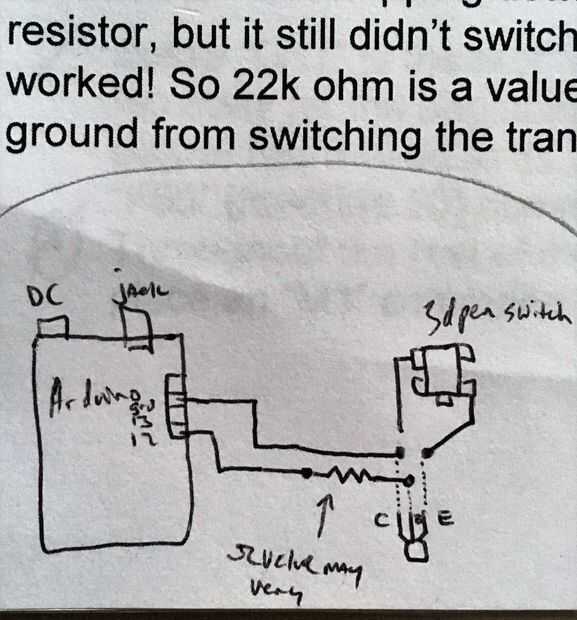

4. el otro extremo de la resistencia se conectará a tierra en el arduino. (Foto 1) Comience con una resistencia de 1K ohm. (Ya vimos en el paso anterior que cuando se conecta a tierra, una resistencia de 1K ohm energías la pluma. Esto es sólo un punto de referencia)
5. Si enciende el lápiz, usar un resistor de 10K ohm y vuelva a intentarlo.
6. Si se enciende, uso una 100K ohmios y así sucesivamente hasta que la pluma no se enciende.
7. ahora que tienes la resistencia que mantiene la pluma apagado cuando esté conectado a tierra, necesita ver que le permitirá encender cuando fluye corriente. (Por lo que significa que si usted tiene demasiado alta resistencia bloqueo actual cuando enciende normalmente, a continuación, el lápiz no funciona.)
8. Encienda el arduino.

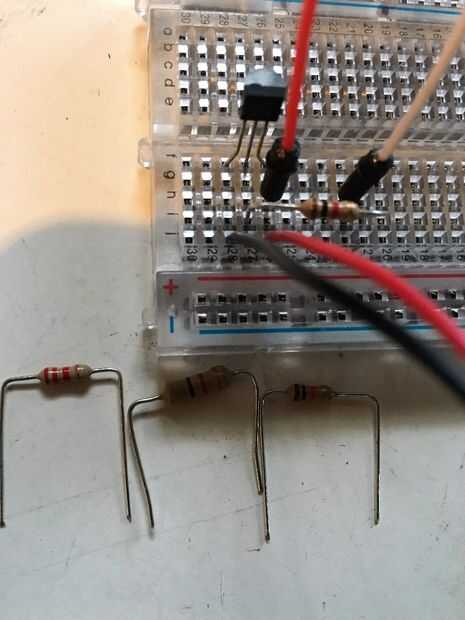

9. Tome el cable conectado a la resistencia de tierra y conecte al pin de 5V de arduino. (pic1 mismo creado excepto cable amarillo va de GND al pin de 5V)
10. Si la pluma no se enciende, la resistencia es demasiado alta. Hacia una resistencia más baja, es decir, 47K ohmios.
11. Si la pluma todavía no se enciende, usar un 22K ohmios y así sucesivamente.
Resumen rápido:
GND/Gnd - 1K a 10K, 100K apagado, hecho.
GND/5V - 100K de 47K de 22K, hecho. 22K es su resistencia.
Quieres tener grandes saltos encontrando la resistencia de tierra y luego cuando se enciende el arduino bajarla gradualmente entre esos niveles. Por lo tanto, por qué en el ejemplo pasamos de 10K a 100K (tierra, gran salto), luego de 100K a 47K a 22K (actuales saltos aplicadas, más pequeños pero más alto que el valor de 10K ohm). Si estás en tierra/5V y volver hasta 10 K (no sé por qué sería) algo está mal y comprobar sus conexiones.
Al leer gigafied de instructable, pensé, "sí lo conseguí", pero cuando realmente lo hice, me confundió un poco. Espero que entre eso y la mía que lo explicó bastante bien. También, esperemos que las fotos ayudan.
