Paso 10: Asamblea
Ahora que tienes las agallas de la electrónica probada y funcionando correctamente, tenemos que "conectan" los ejes. Esto puede tomar más tiempo en el proyecto. Dependiendo de las piezas que utilice determinará el grueso de la acción. Solo estoy mostrando mi punto de vista.

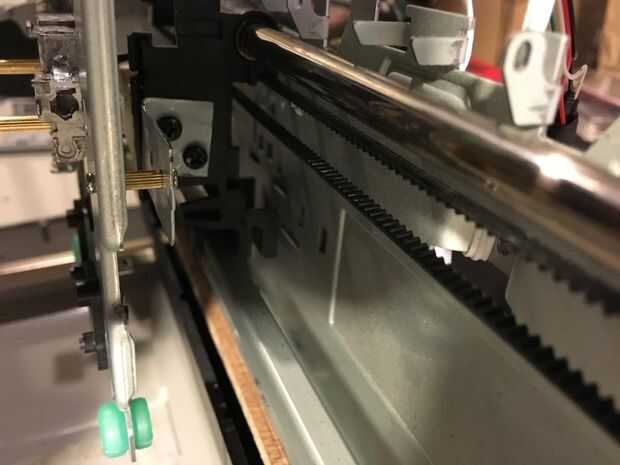

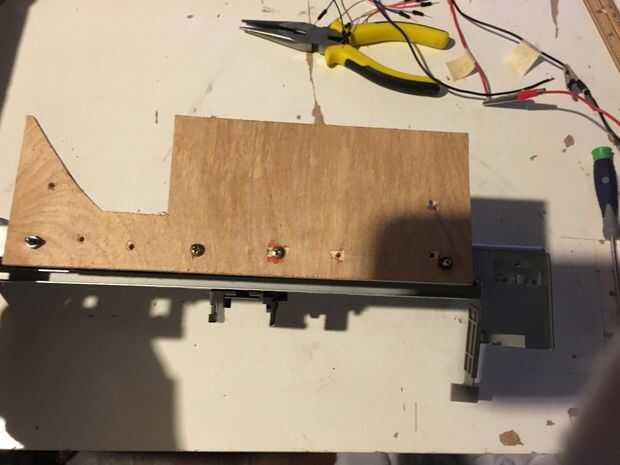

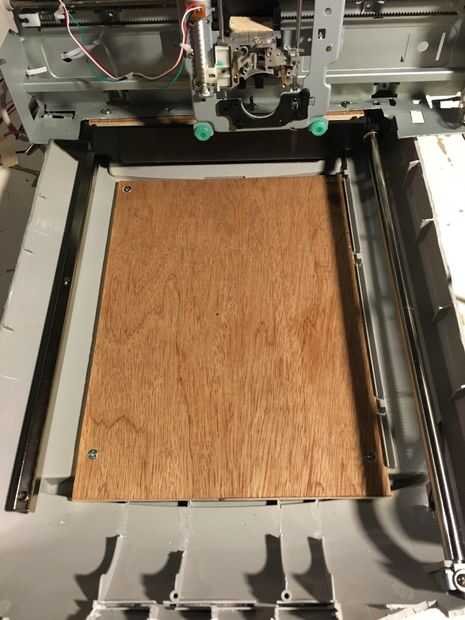

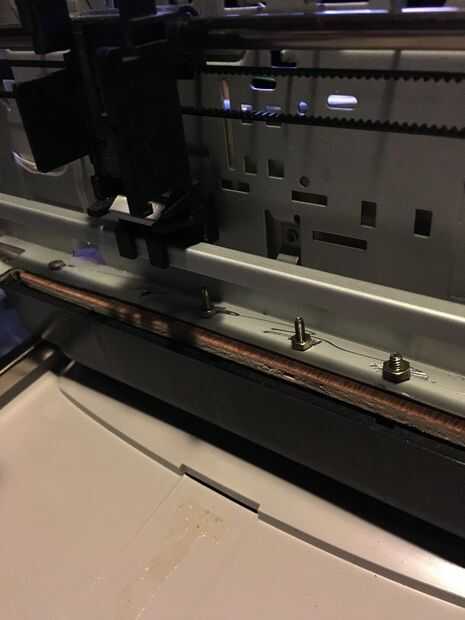

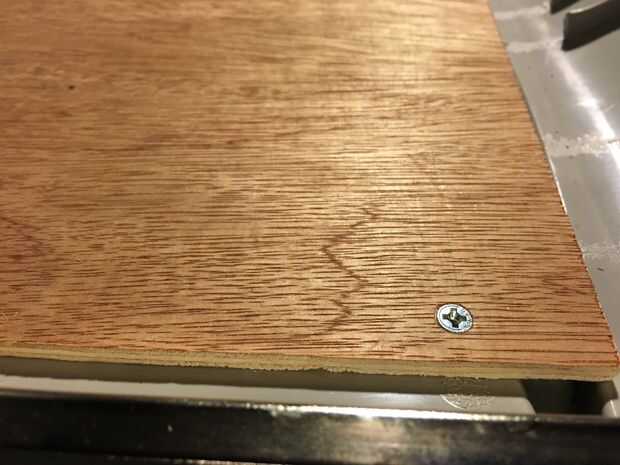

He desconectado todos los cables para facilitar la fijación. Usé algunos paneles de madera que tenía colocación alrededor e hizo un bosquejo áspero de lo escáner que el paso a paso fue unido a. Córtelo al tamaño y de esa manera podría utilizar algunos tornillos para sujetar el carro de la impresora al escáner.

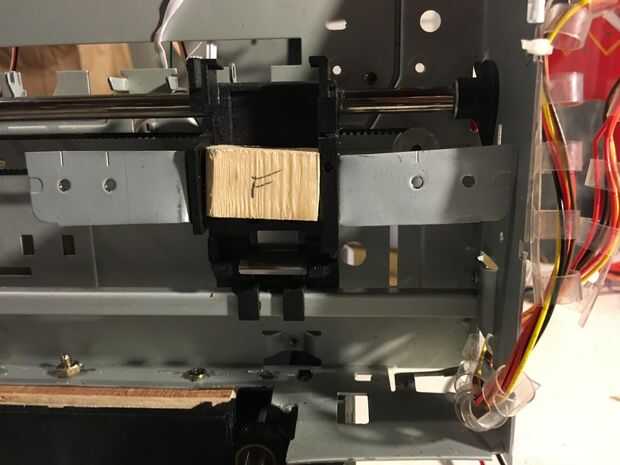

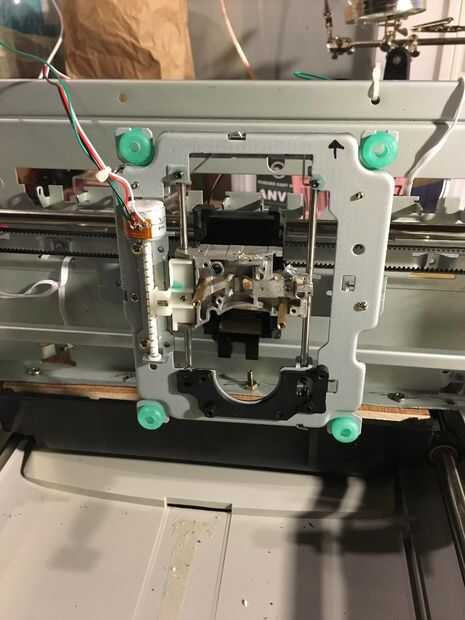

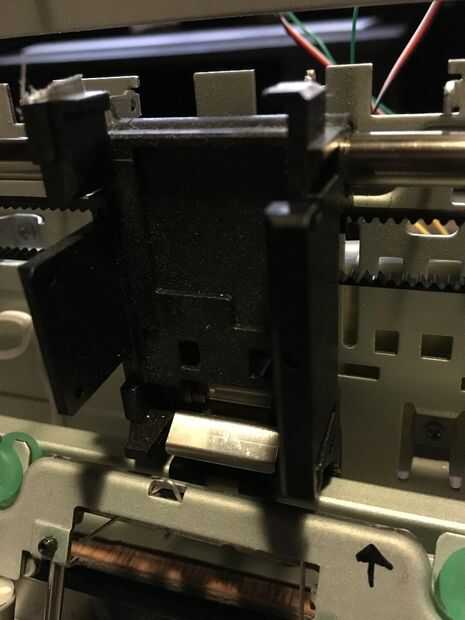

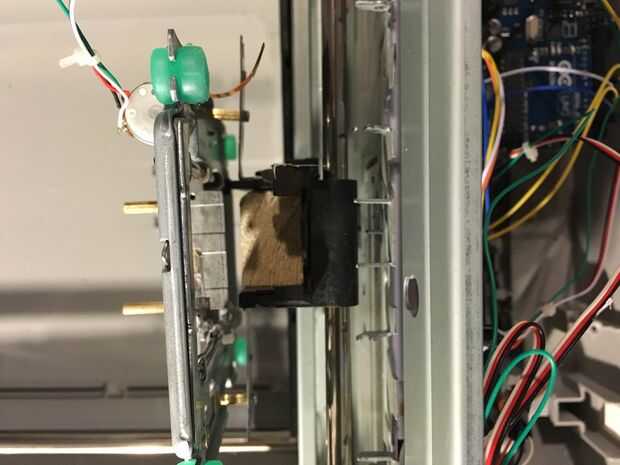

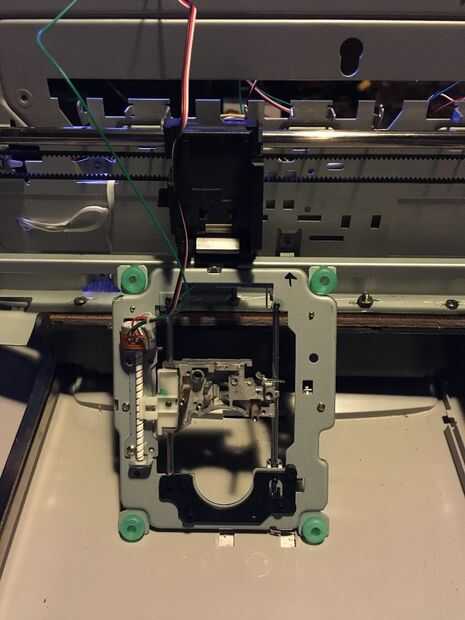

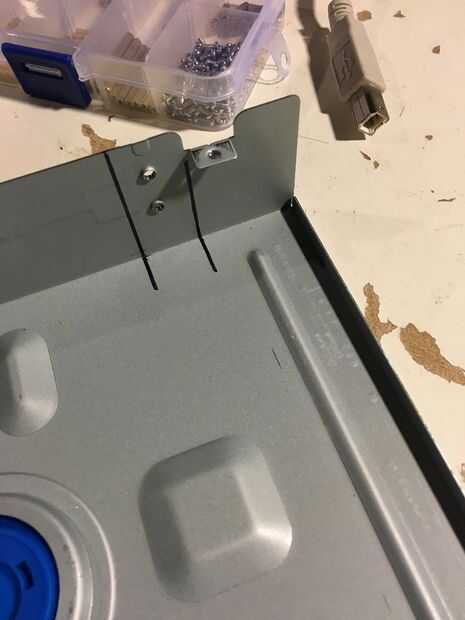

A continuación tenemos que conectar el eje Z, el CD-rom, con el eje X. El panel que el cartucho de tinta se basaba en esto es un gran apoyo. Tuve que perforar algunos agujeros en los lados de la misma y cortar algunos de la vieja vivienda rom CD para hacer soportes en L. (Puede decir que realmente no quería ir a la tienda de hardware para esto?) Si tienes algunos ahí, mejor en usted. O si idear una mejor manera de adjuntar, enviar un comentario. Había unos agujeros para los tornillos en el plato de CD rom que he utilizado y medido los agujeros a taladrarse en mis soportes en"L". La até con separadores. Entonces utilicé dos separadores más en donde estaban alojados los láseres para fijar nuestro medio. Empecé con una pluma de tinta regular para probar la Gcode y GRBL sí mismo.

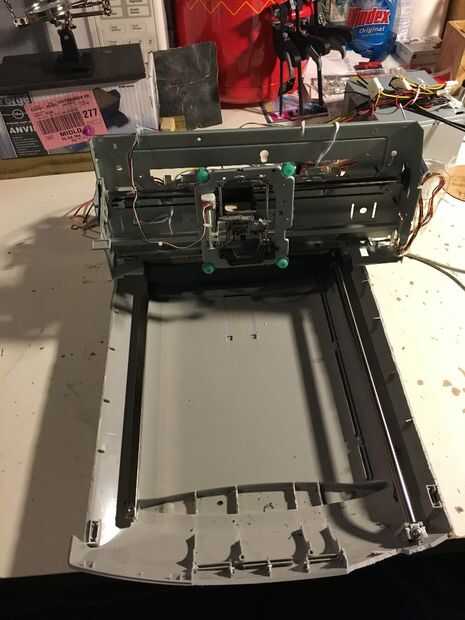

Este debe empezar a buscar como una máquina CNC ahora!
Todo lo que queda es que vuelva a instalar las conexiones eléctricas en el pan y el Arduino.
