Paso 15: Tal vez láseres no son lo tuyo...
Pero la impresión 3D es!!!!
Se llevará a algunos de los pasos de gigafide instructable (rocas, por cierto. Échale un vistazo) y usar una pluma de impresión 3D como nuestro medio. Él tiene un método sólido para desmontar la pluma y averiguar cómo conseguir el tuyo para trabajar con arduino. Brevemente resumiremos y añadir algunos consejos:

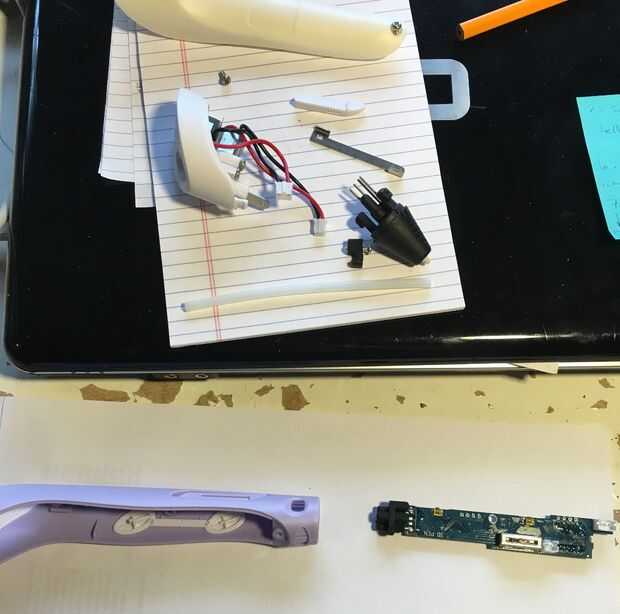

1. Desenroscar la parte trasera

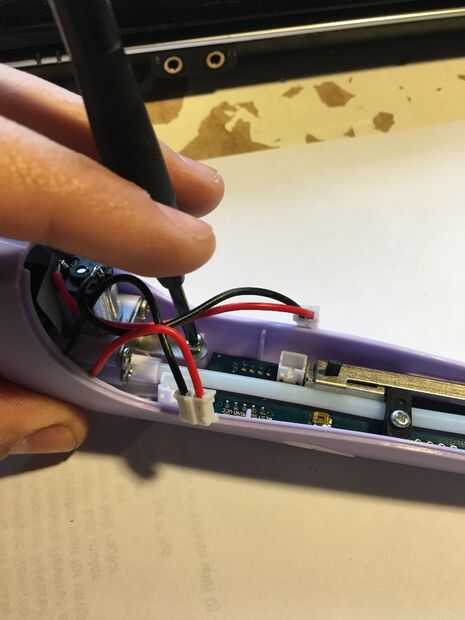

2. Desconecte el conector motor & potencia
3. Desatornille y retire el conector de alimentación (tenga cuidado, esto es un poco difícil y requiere cierta delicadeza al no encajar las lengüetas. Sin embargo, romper una pestaña y todavía encaja nuevamente en ningún problema.)
4. eliminar diapositiva y diapositiva botón bar (empuje hacia afuera y lejos)
5. Desenrosque el tubo de filamento plástico y retire
6. Quite la boquilla

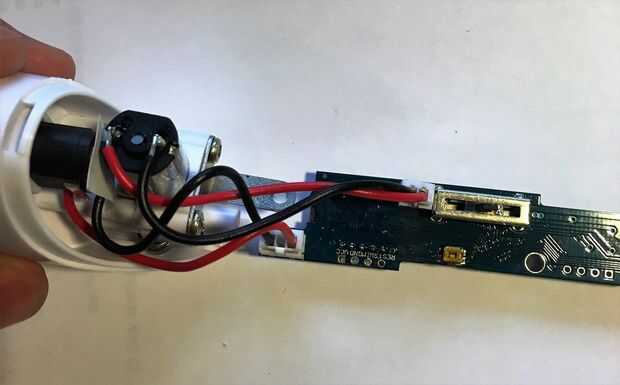

7. Deslice la placa de circuito
8. deslizar los pernos de la boquilla hacia atrás en y re conectar el motor y potencia
9. Enchufe el conector y el calor de su pluma.

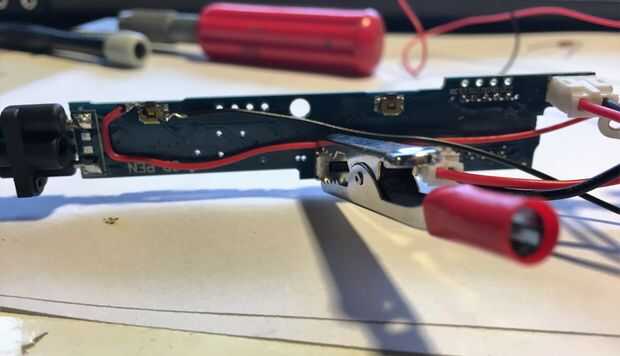

10. averiguar los dos de soldadura cuatro plomos del botón de la protuberancia hacia adelante accionará la pluma utilizando arduino. Toque dos conduce a cada extremo de una resistencia de 1K ohm para calcular hacia fuera que los iniciará la extrusora.
11. soldadura de los dos conduce con los cables, teniendo cuidado de no usar mucho de soldadura. Taladré un agujero en la caja posterior para facilitar el sacar los cables. (Yo debo han hecho mi agujero más cercano al extremo del jack de alimentación honestamente)
12. tuve que usar una longitud más larga de mi hilo rojo, porque tenía que maniobrar alrededor del tubo de filamento y el orificio. La primera vez que me iba a poner todo detrás junto mi empalme soldadura vino caliente deshacer, incluso con pegamento presionado debido a la tensión de su posición. El segundo intento prebent el alambre en forma de U, soldado y luego pegado caliente antes de llegar al agujero. Esto funcionó muy bien.
13. soldadura de pernos o un pin macho puente a los cables de la pluma para facilidad de uso con la placa (a menos que usted planea hacer su propia placa de circuito).
14. prueba el hilo de la pluma con la resistencia mientras que se enciende para asegurarse de que el motor de la extrusora todavía funciona correctamente.

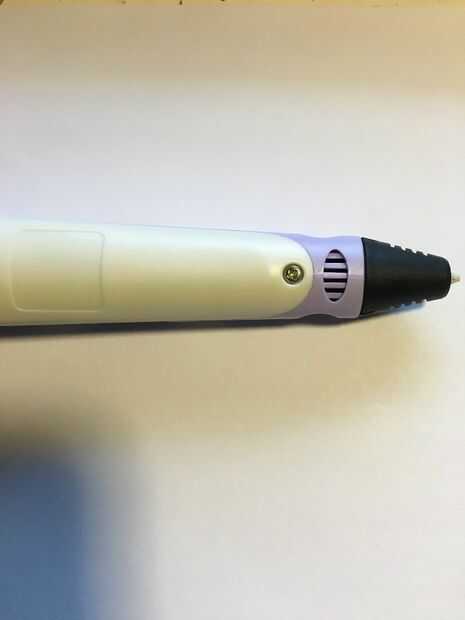

15. Vuelva a montar la pluma en el orden inverso.
