Paso 19: mejorar... Mejorar... Mejorar... OH solo imprimir lo maldito!!!!!!
Para hacer una prueba de impresión 3D, he usado Makercam.com.
1. Abra la página web
2. (opcional) en la esquina superior derecha, cambiar 'pulgada' a 'cm'
3. Haga clic en la 'mano' en la parte superior izquierda y usarlo para arrastrar la red para obtener su eje 0,0 a. También puede usar el '+' o '-' si lo desea

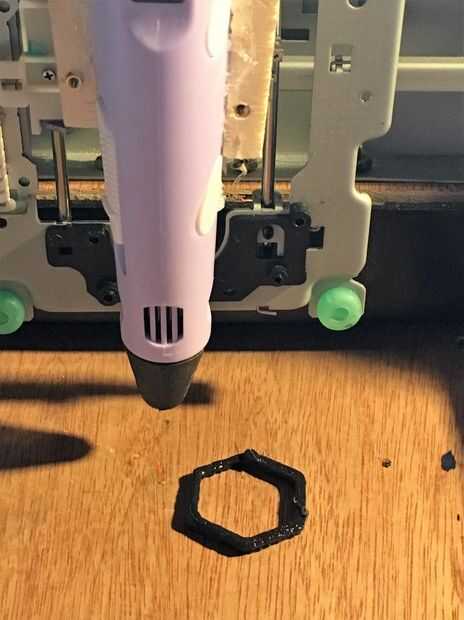

4. Haga clic en 'Insertar' y elegir una forma (el hexágono que muestro en la foto 4 tiene un radio de 1.5 cm)
5. Haga clic en la flecha en la parte superior izquierda y haga clic y arrastre para resaltar la forma. Debe girar a un color rojo naranja
6. arrastre la forma a la marca 0,0 en el eje
7. Asegúrese de que su cama puede acomodar el tamaño de la forma
8. Haga clic en 'CAM' > 'Seguir las operaciones de la ruta de acceso'
9. cambiar el nombre, si lo desea. "Profundidad de destino" es la altura de su objeto final. Cambio que usted desee. (Configurar el mío a -1, esto no pudo haber sido una buena idea mover en incrementos de 0.33, debido a la muy pequeña habitación entre 0,99 y 1, sin embargo, aún funcionaba bien) "Altura de seguridad" y "Superficie de Stock" se establecieron en 0. "Bajar" la altura de cada capa del filamento. Me puse a mina a 0.33 milímetros. "Tarifa de alimentación" y "Tasa de penetración" me puse a 100 cada uno. Son la tasa de su pluma expulsa y mueve, o Después de mi primera obstrucción de la boquilla, fije la perilla de velocidad pluma 3D a su ajuste más lento!!!!
10. Haga clic en 'CAM' > 'Calcular ajustes' y deben delinear la ruta de acceso.

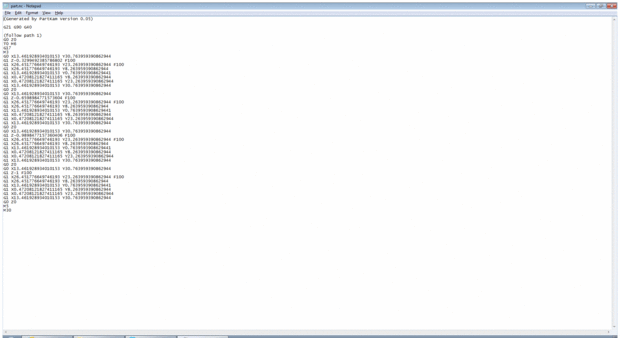

11. Haga clic en 'CAM' > 'GCode exportación' y él salvará a su forma.

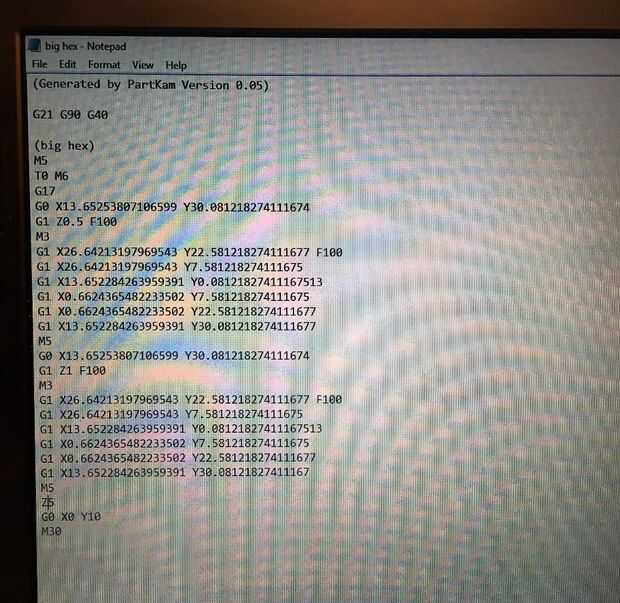

12. abrir el archivo con bloc de notas y tenemos que hacer algunos mods para el gcode.

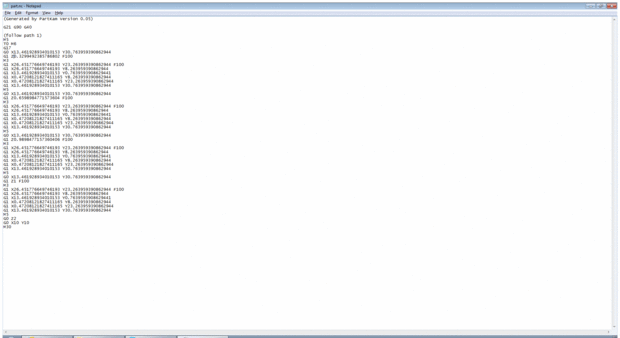

13. cada línea que dice "G0 Z0" borre y reemplace "M5" con esto evitar que la boquilla empujando la cama (y en última instancia su impresión) y parar el motor de extrusión de pluma.
14. hay una línea hacia la parte superior que dice "G17" y debajo "M3" borrar ese M3. Que comienza la extrusión demasiado pronto. En su lugar, coloque un "M3" en la línea siguiente inmediata después de un "F100"
15. después de la última "M5" una nueva línea diciendo "G0 Z-2" hacen decir Z-2 ya moverá la pluma hacia arriba y lejos de la pieza impresa después de se hace.
16. para mover todo el asunto de la pieza impresa, coloque un comando de "G0 X 10 Y10" después de esa línea "G0 Z-2". O usted podría cero lo "G0 X 0 Y0" depende de usted.

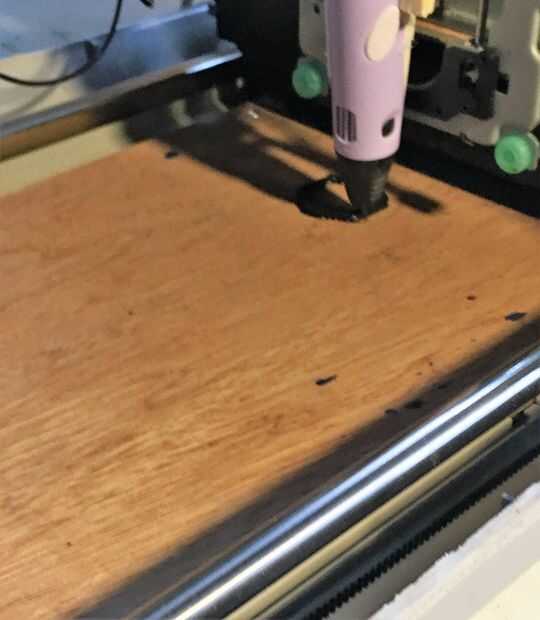

Nota: Similar a mi parcela de pluma, tuve que cambiar todos mis coordenadas "Z" de negativo a positivo basado en ese eje. Mi primera impresión mantuvo sumiendo en la cama e hizo una gota enorme de plástico. Después de cambiar todos mis coordenadas Z a números positivos, todo iba muy bien. Así que ten en cuenta que puede tener que hacer esto, también.
17. Guarde su código y abierto controlador GRBL

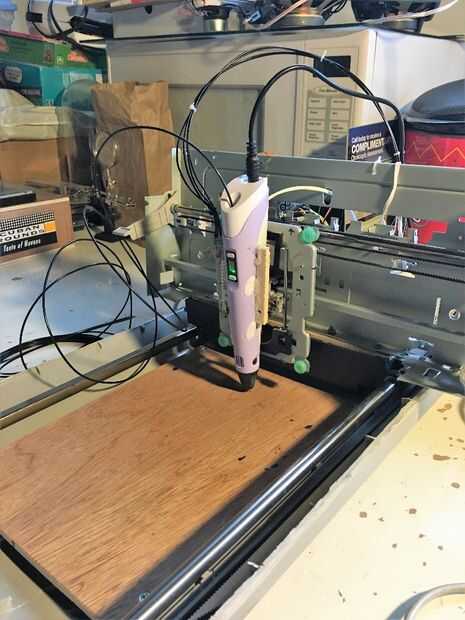

18. Asegúrese de que todo su equipo está encendido
19. abrir el puerto COM y una vez que carga, haga clic en 'Seleccionar archivo' y cargar su archivo de forma. La ficha de Control de eje cambiará su imagen en la pestaña de 'Visualización' y mostrar su ruta.
Nota: Doble Compruebe su trabajo y asegúrese de que los límites son correctas y sus motores no van fuera de los límites.
20. Haga clic en 'Comenzar' y ver que la magia ocurra!
Si tienes la hoja del tramposo de gcode y tenéis curiosidad, usted notará que M6, M30 y G17 no están allí. ¿Quieres saber qué significan?
M6 = cambio de herramienta, no hay necesidad de preocuparse de eso aquí.
G17 = selecciona el plano XY, esto lo hace para su impresión. (en esa nota, G18 = XZ, G19 = YZ)
M30 = termina el programa
Por lo es en pocas palabras. El programa comienza y comienza la extrusora, selecciona el plano XY, imprime la capa, se mueve hacia arriba, imprime la segunda capa, etc., se detiene, se aleja y termina el programa. Mientras que Makercam.com es genial para cosas básicas, estoy buscando un programa (preferiblemente gratuito) para producir mis propios objetos 3D se convertirá en útil Gcode. Diseño 123D es frío pero no Gcode... Si alguien sabe de uno, por favor deje un comentario. Me imagino que tiene que haber un foro o algo que sería útil para esto.
