Construir su propio temporizador de 555 (14 / 20 paso)

Paso 14: Pruébalo

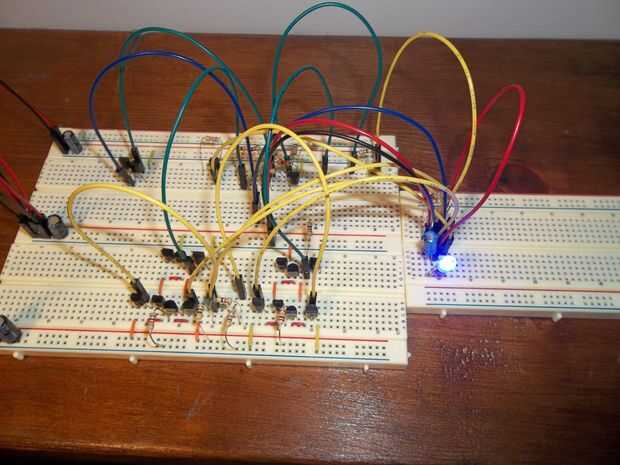

Ahora es el momento para hacer un circuito para probar el temporizador. Mi circuito favorito con el oscilador astable. Se convierte el temporizador en un oscilador que puede parpadear los LEDs o hacer sonidos. Se necesita 2 ohm resistencias 1k o mayor, un condensador y una especie de dispositivo de salida o medición. Usé un LED y un poco piezoeléctrico el altavoz. Con el altavoz también usé un potenciómetro para variar la frecuencia. RECUERDA USAR UN CAPACITOR DE BYPASS ENTRE VCC Y TIERRA! Como CI real, hay un gran pico actual cuando la salida cambia de estado por ambos transistores están en por un breve período durante la transición.

Al tratar por primera vez, asumir que va a ser un corto circuito, así que apague después de un segundo o dos y asegúrese de que nada está caliente. Si el LED comienza a parpadear, el altavoz hace sonido, o lo que aparecería en el dispositivo de medición, que es una muy buena señal! Esto significa que los trabajos del temporizador y se puede encender sin preocupación.

Siempre hay la buena ocasión que no funcionará, de hecho la segunda vez que construí el circuito (para el Instructable) no funcionó. Rasgó aparte todas las diferentes partes y vi que todos trabajaron muy bien y descubrí cuando sale un cable amarillo por uno verde, fuera de lugar verde! Está bien si no funciona la primera vez, considérese afortunado si no suelta ningún humo azul como yo lo hice cuando el conductor de salida del edificio por primera vez; ambos transistores murieron! Si suelta humo azul, encontrar el transistor quemado y averiguar si lo tiene frente a la manera correcta. Si usted tenía frente a la manera incorrecta, reemplace con una nueva esta vez colocar correctamente. Si usted tuviera correcto, compruebe todas las conexiones a y desde el transistor y asegúrese de que tienen razón.

Si nada se calienta y no humo azul fue comunicado pero lo Caramba simplemente no funciona, empezar a comprobar las conexiones. Empiece con las últimas conexiones y cables que coloca y hacia atrás desde allí. También Compruebe la colocación del transistor. Un transistor frente a mal generalmente no resulta en un transistor quemado a un mal funcionamiento. Ya sabe usted que los comparadores y el flip flop trabajo - es si se prueban-puede omitir la los comprobación de, pero Compruebe las conexiones entre ellos. Todo lo que han construido sin pruebas debe revisarse.

Volviendo a través de todas las conexiones, debe ser capaz de rastrear el error y corregirlo para obtener un contador de tiempo de trabajo.
