Construir su propio temporizador de 555 (19 / 20 paso)

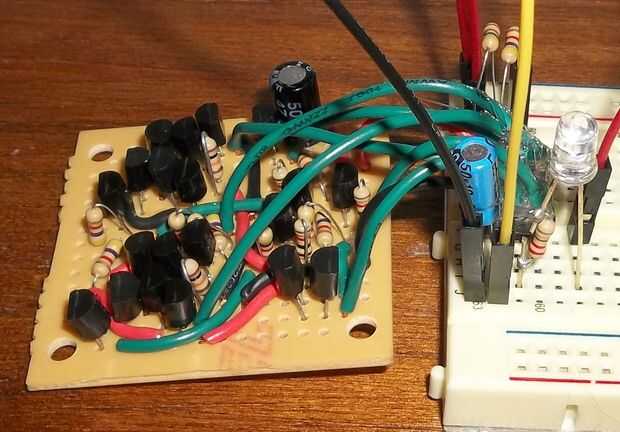

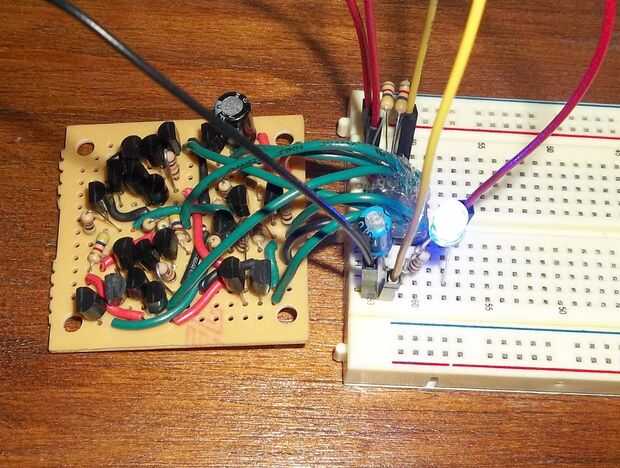

Paso 19: Enchufe en y esperanza lo mejor

Pruebas de las partes individuales del temporizador en el tablero de PC sería difícil en el mejor, hay realmente nada mucho pero a conectarlo y la esperanza de que hiciste todo bien. Si funciona, entonces ¡ Felicidades! Sólo han construido su propio Temporizador 555!

El contador debe llevar a cabo tan bien como la IC. He hecho algunas pruebas de frecuencia y encontrado en realizado incluso con la poca capacitancia de las sondas de alcance. Mi objetivo era diseñar un circuito que realizará todas las funciones de lo real y creo que tengo éxito. Por supuesto hay otras cosas a destacar en el circuito. No recomendaría correr por debajo de 4, 5V como el IC real por el darlington pares que necesita por lo menos 1.2V (y Vcc-1.2V para los PNPs) para operar y 1/3Vcc cuando Vcc = 4v es cortar cerca. He ejecutarlo en 3.3V pero apenas. No sé lo que el máximo que puede funcionar, me he encontrado a 17v sin problema (la hoja de datos IC recomienda sobre 16-18v). Si alguien quisiera empujar al límite, por favor, comentario o mensaje me los resultados! Una cosa que he mencionado estaba utilizando transistores de potencia en el conductor de salida. Esto le permitirá extraer más de 200mA miserables de la salida. Usted sería limitado solamente por sus transistores y los cables de alimentación!

Por supuesto, existe la posibilidad de que algo va mal al soldar. Es mucho más difícil de averiguar dónde está el problema. El mejor Consejo que puedo ofrecer es empezar a comprobar las conexiones y conexiones distintas con un multímetro o un osciloscopio la sonda cuando se enciende. Si tienes una mala conexión que hace que un transistor calentar o quemar, que podría ser mucho más fáciles de tratar porque sabes dónde está el problema, así que usted puede localizar a más fácil. Realmente puedo decir es buena suerte.
