Construir su propio temporizador de 555 (6 / 20 paso)

Paso 6: Construir el comparador de umbral

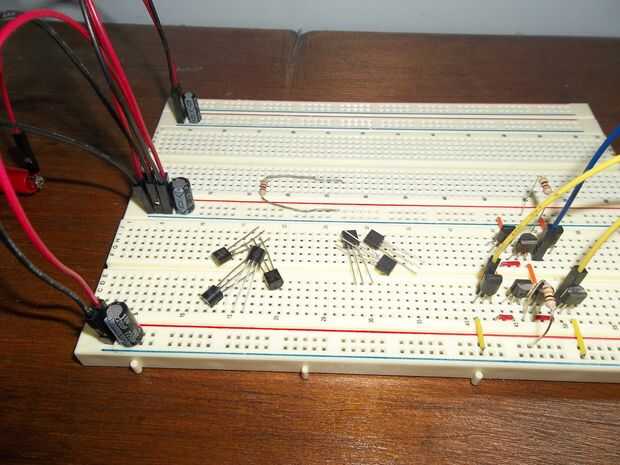

La construcción del comparador de umbral es muy similar a la construcción del comparador de disparo. Se necesita una resistencia de ohmio 10 k, 4 transistores NPN y transistores PNP 3.

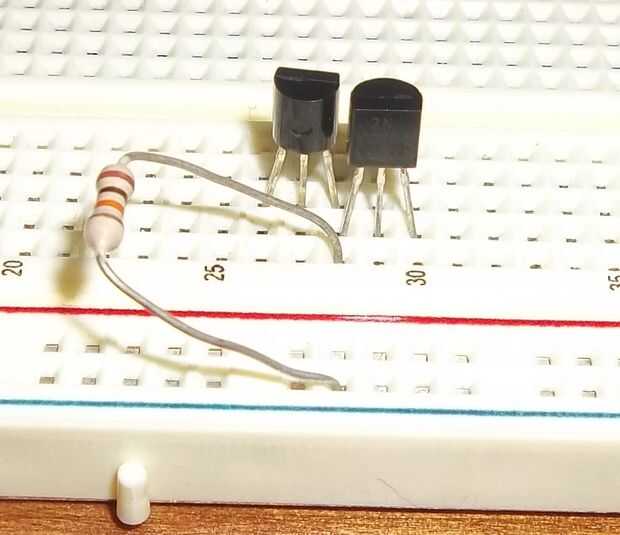

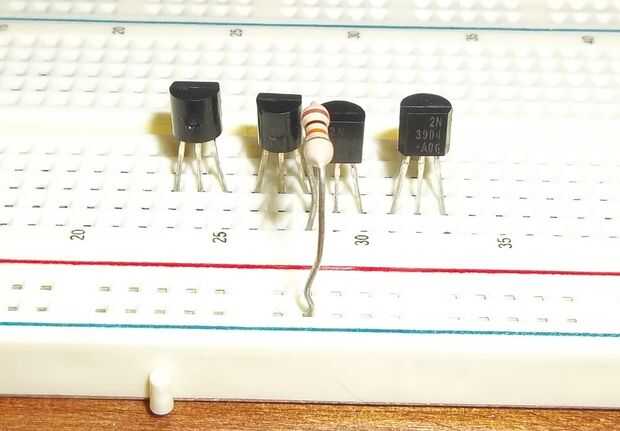

Para comenzar, coloque dos transistores NPN en la protoboard para que la izquierda tiene el borde redondeado hacia usted y la derecha tiene el borde plano mirando hacia usted. Tienen sus emisores (la más interna dos conduce) en la misma fila para que estén conectados. Luego añadir la resistencia de ohmio 10 k a esta fila y conecte a tierra.

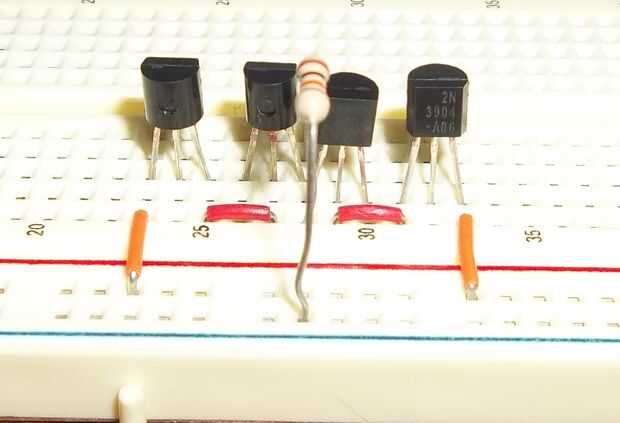

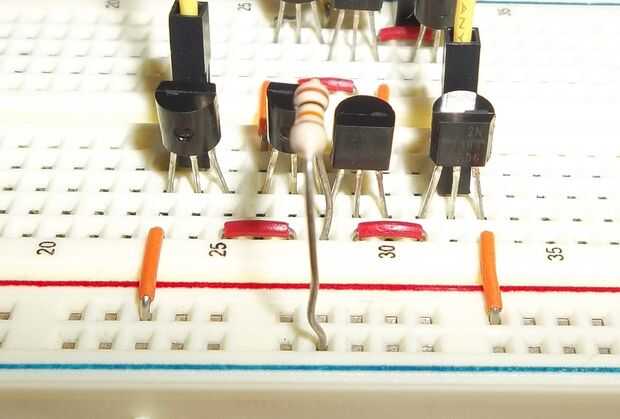

Añadir dos transistores NPN más hacia el exterior de los dos primeros. Debe ser de la misma orientación pero no conectadas. Añadir puentes de conexión de los cables de exteriores, los colectores de los transistores a Vcc. Luego añadir puentes de las bases de los transistores de mediados a los emisores de los transistores del exteriores.

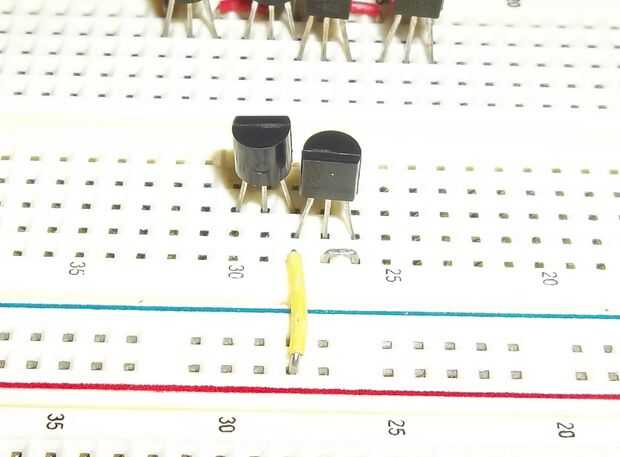

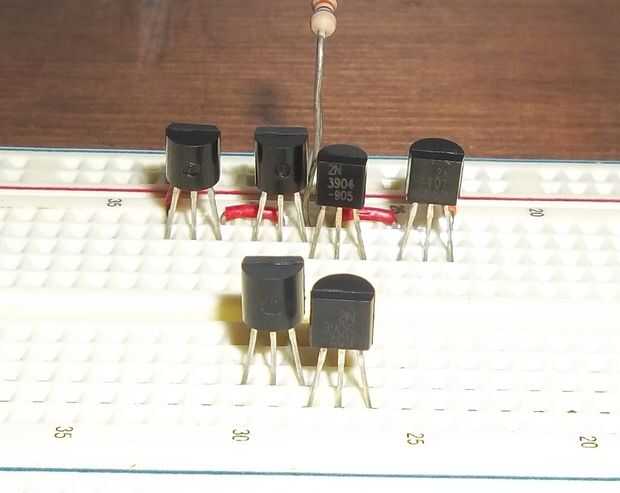

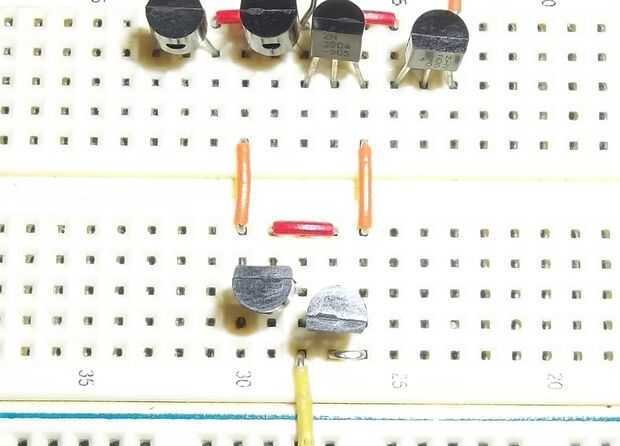

A continuación, girar la tabla 180 grados y añadir dos transistores PNP exactamente cómo agregó los dos primeros transistores. Ayuda a tenerlos en las filas mismo para fines de cableado.

Agregar un alambre de los emisores, que son conectados juntos, a Vcc. Agregar también un cable entre el colector y la base de la izquierda. Una vez más el seguimiento de que transistor es debido a que determina las entradas de referencia y umbral.

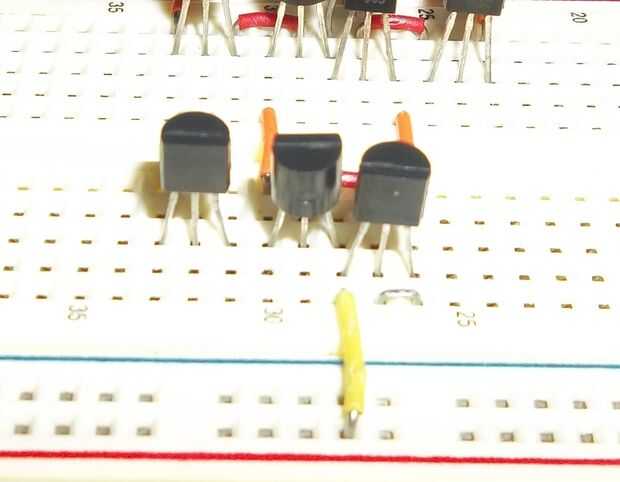

A continuación, agregue dos cables al medio divisor de las puntas exteriores de los PNPs a los hilos exteriores de NPNs mediados. El cuadro otra vez puede ser útil aquí. Luego conecte las bases (medio plomo) de los transistores PNP juntos.

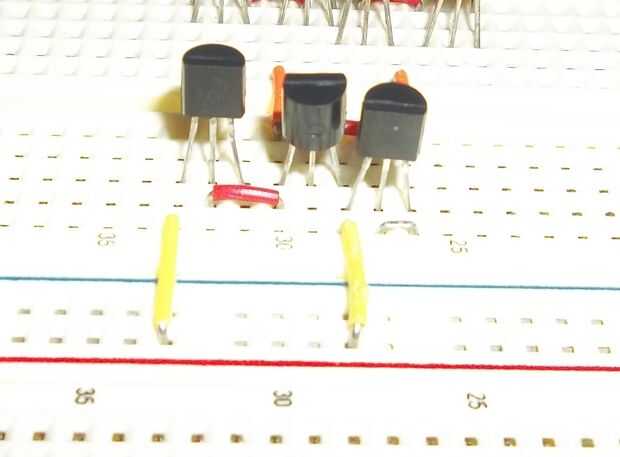

Añadir el tercer transistor PNP a la izquierda de los dos primeros pero tienen su cara de borde plano. Luego agregar un alambre de su emisor, el cable de la izquierda, a Vcc. También agregar un alambre de la base con el colector del transistor medio.

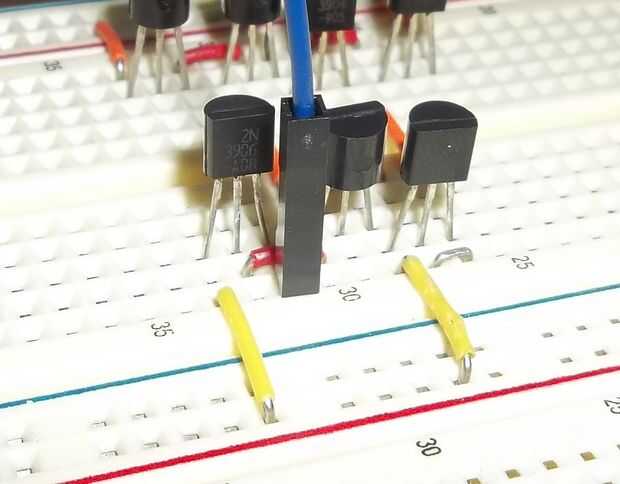

Finalmente es hora de añadir las entradas y salida. La salida va en el colector del transistor PNP tercera. Este cable no debe tener nada conectado a él todavía. Las entradas están conectadas a las bases de NPNs externos. En el esquema, el lado con el PNP con su base y el colector conectado junto es el lado de referencia. Esto también es cierto en el circuito real.

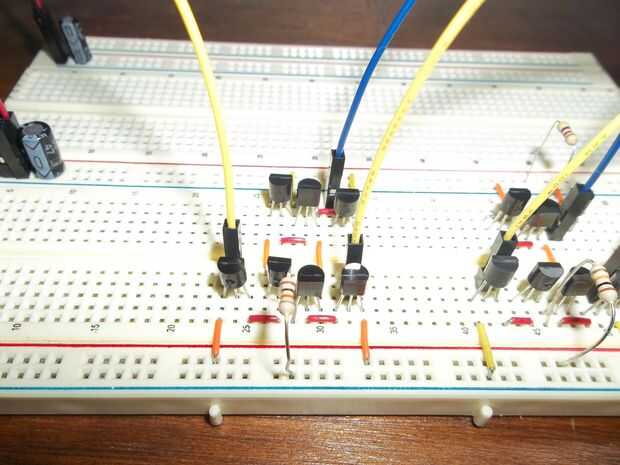

Ahora tienes el comparador de umbral demasiado!
