Paso 7: instalación

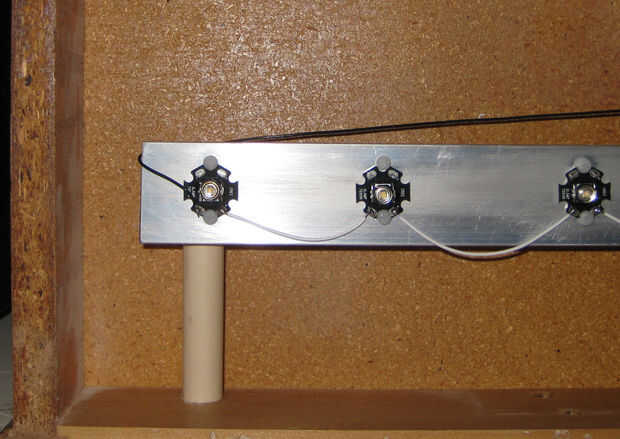

OK, primero montara el aluminio ángulo contra la parte trasera de mi gabinete. Esto plantea dos problemas. En primer lugar es los cables de alimentación de AC de la pared donde quería montar las luces. Segundo, después de montar un conjunto encontré que tope para arriba contra la pared, allí fueron manchas en mi cocina, específicamente mientras que sentado en mi isla de cocina, está en línea directa de los LEDs y fueron brillantes! Esto no haría! Hice una pequeña experimentación y determinó que los avanzar unas pocas pulgadas hizo toda la diferencia. Para permitirme montar permanentemente así que compré un pie 4 trozo de PVC de 3/8" pipa de lowes y cortar un montón de piezas de 2-1/2". Entonces les montara con panel de yeso tornillos de 3". Esto me dio espacio detrás de las luces para guardar los cables de corriente AC y al ras contra el fondo de armario.

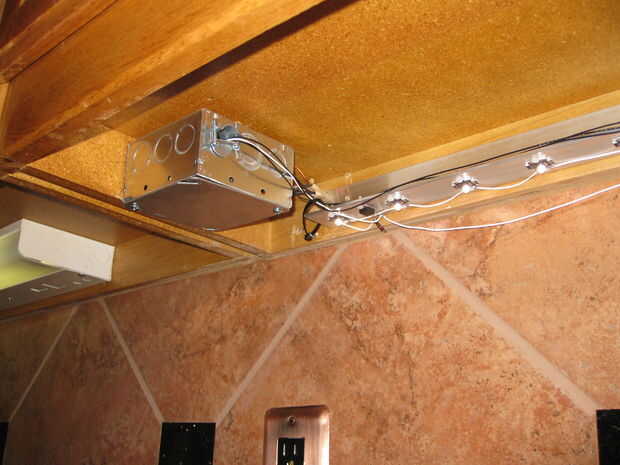

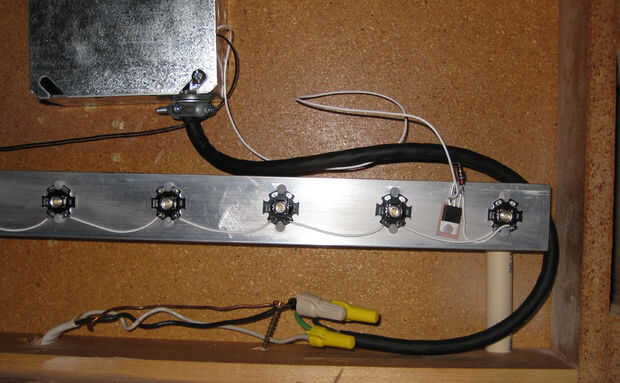

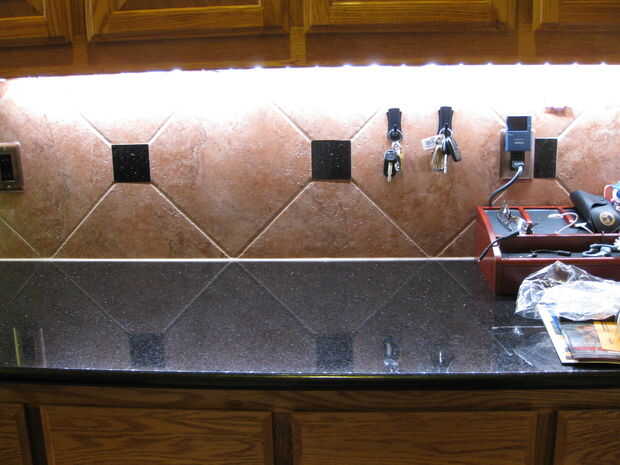

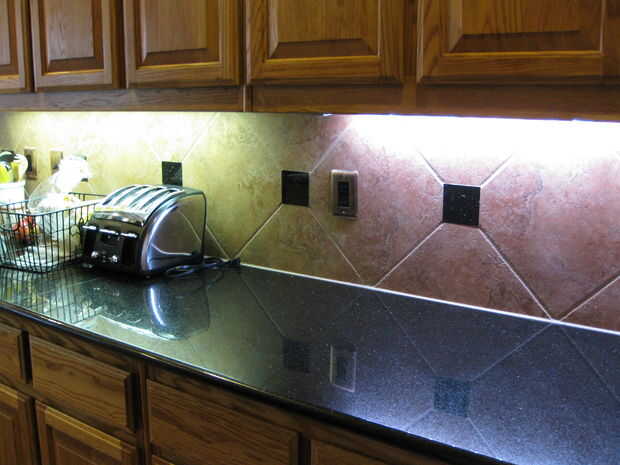

Después de montar las luces, tomar la caja y montarlo en la parte inferior del gabinete usando un tornillo para madera corta o dos y los agujeros en la parte inferior de la caja. Ruta de la corriente alrededor de las luces LED y conectar a los cables existentes de AC negro con negro (caliente) y blanco con blanco (neutro) no olvides el cable a tierra! Para las conexiones de CC, corte los cables a la longitud adecuada para que usted puede atar envuelven de nuevo o métalos y de la soldadura a las tiras de LED ver el esquemático para más detalles. Después de doble comprobar todo, cierre el interruptor y encender. Debe tener una luz hermosa! Si no es el momento de la resolución de problemas. Si todo funciona, apague la unidad y poner con cuidado la cubierta de metal en la caja. Siguen para cada sección de luz y fuente de alimentación. Utilicé una fuente de alimentación para cada tres tramos de 8 LED esto me dio cinco total para mi proyecto. Tenía una pequeña sección de un gabinete que tenía solamente 12 pulgadas de espacio. He utilizado una cadena de 6 LEDs y un transformador secundario 18VAC.
