Paso 4: Construcción: construcción de los reguladores

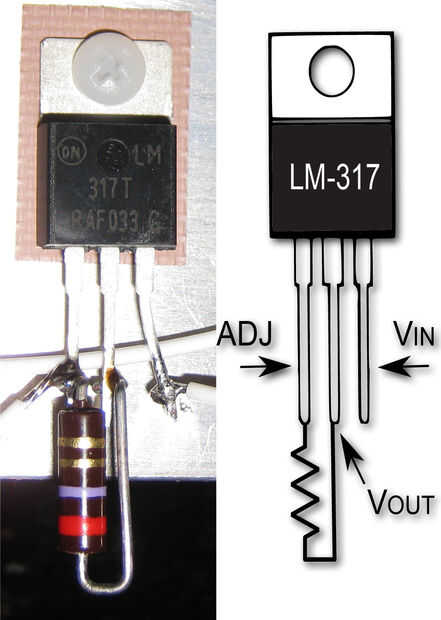

Estamos usando el LM317 regulador es en realidad un regulador de voltaje pero es un gran regulador de corriente mediante la adición de una resistencia. Hay una referencia interna entre la salida y el terminal de ajuste de 1,2 VCC. Mediante el uso de una resistencia de 2,7 ohm podemos configurarlo para suministrar una corriente máxima de: I = V/R o 1.2/2.7 = 444 ma. Montara los resistores directamente al regulador terminal 3 por la formación de los conductores en bucles medio poco que pude soldar directamente a la imagen de ver terminales ADJ y Vout. Nota: En realidad tomamos la salida de la ADJ terminal. Debido a la caída de tensión en la resistencia de 2,7 ohmios, el LM317 suministra una corriente fija a la tierra fuera el pin ADJ, que en nuestro caso es 444ma. También tenga en cuenta que la corriente atraviesa la resistencia, por lo que es clasificada para un mínimo de 1W seguro.
