Construir bajo contador de iluminación LED que las rocas! (3 / 8 paso)

Paso 3: Construcción: montaje de las estrellas

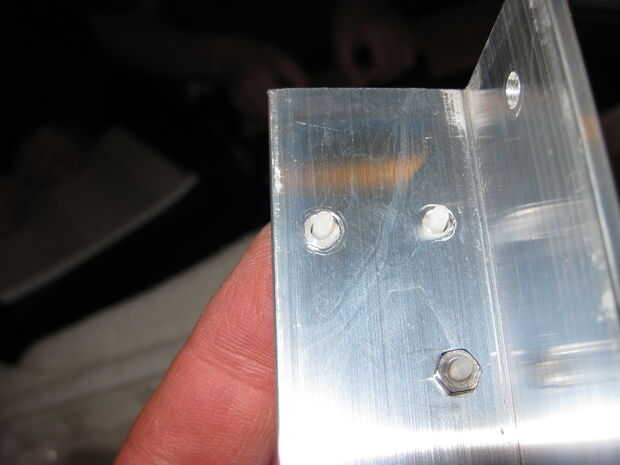

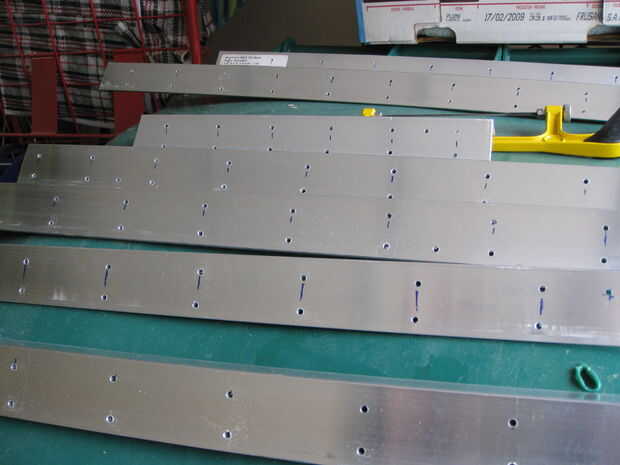

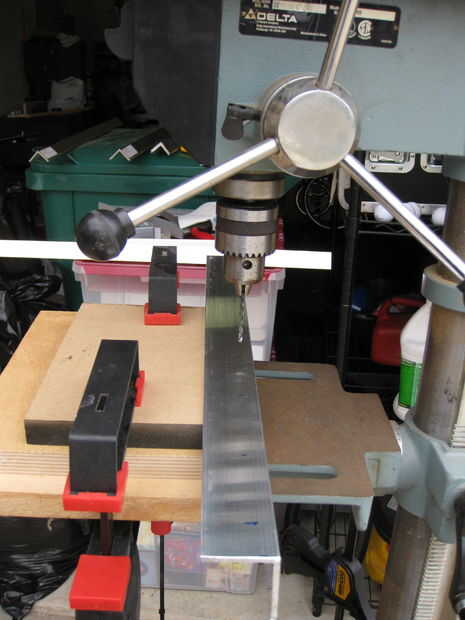

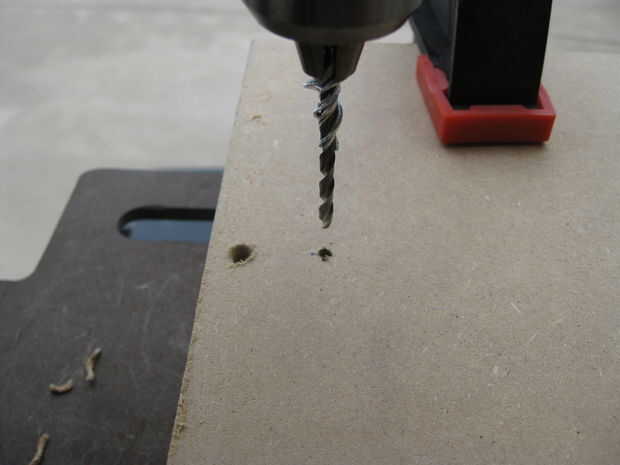

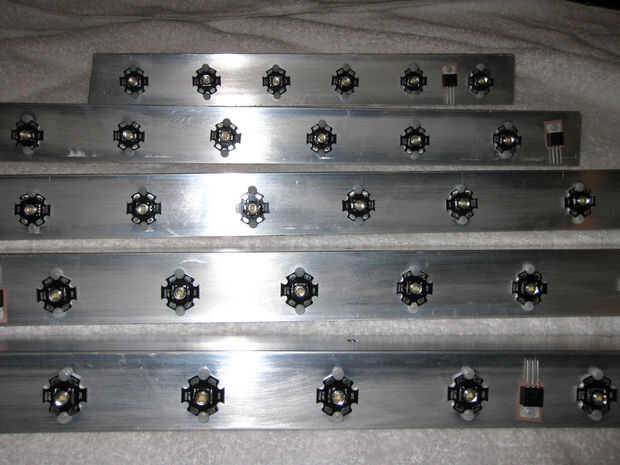

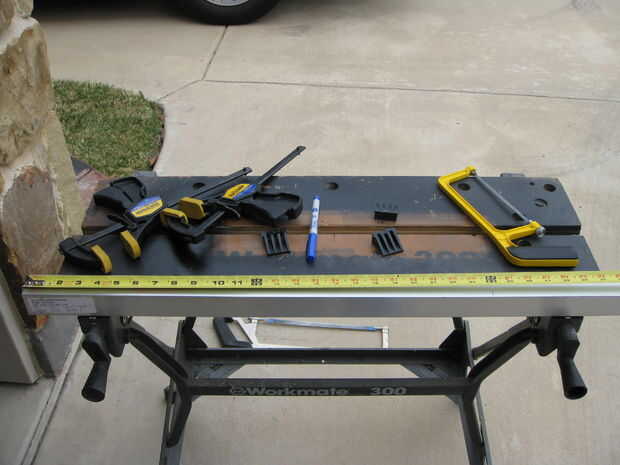

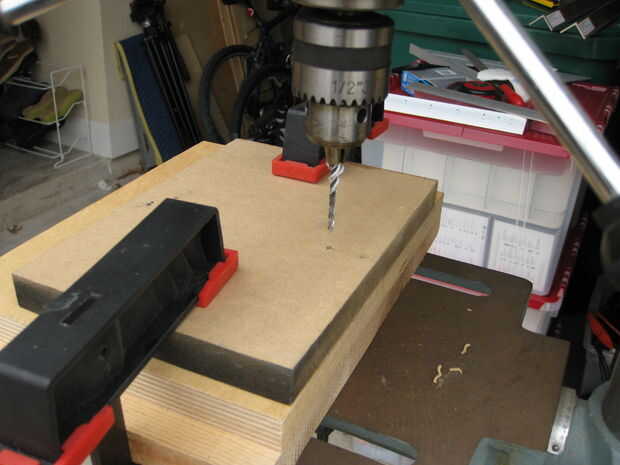

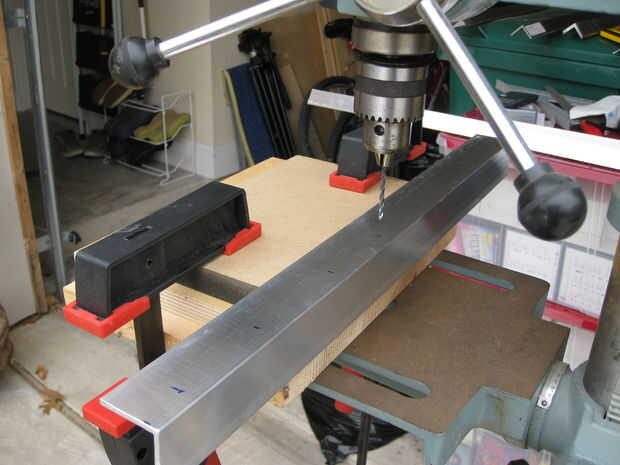

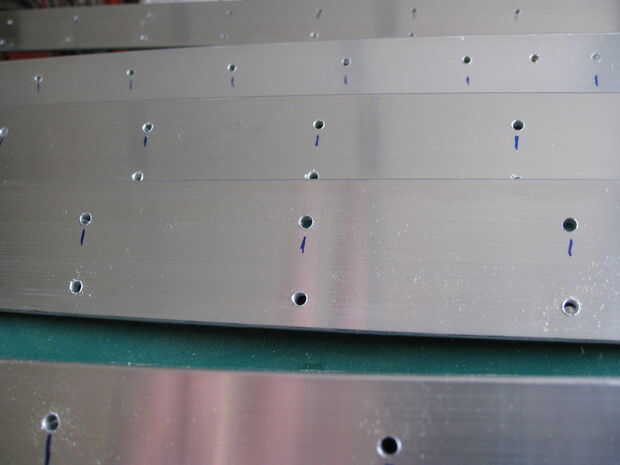

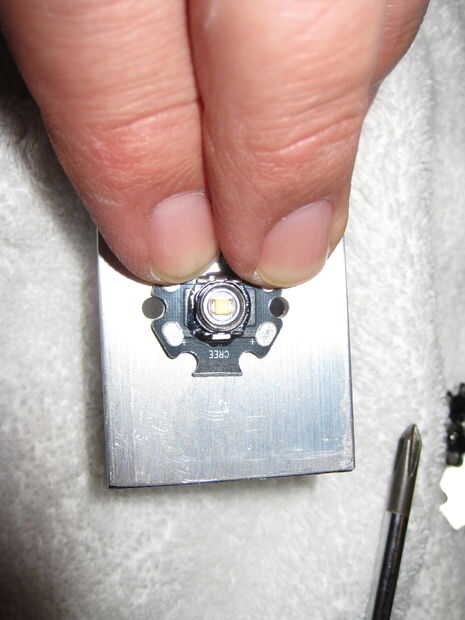

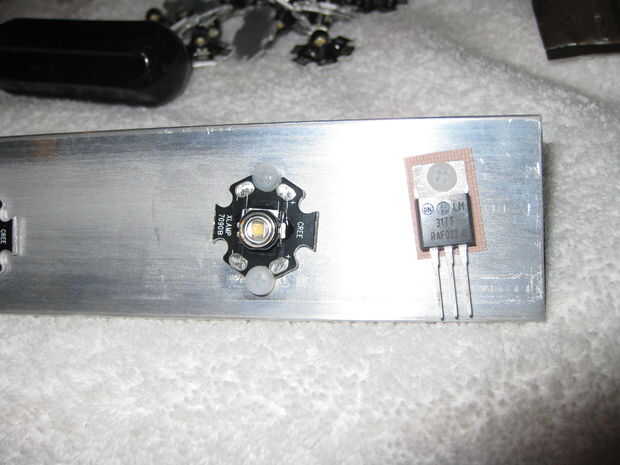

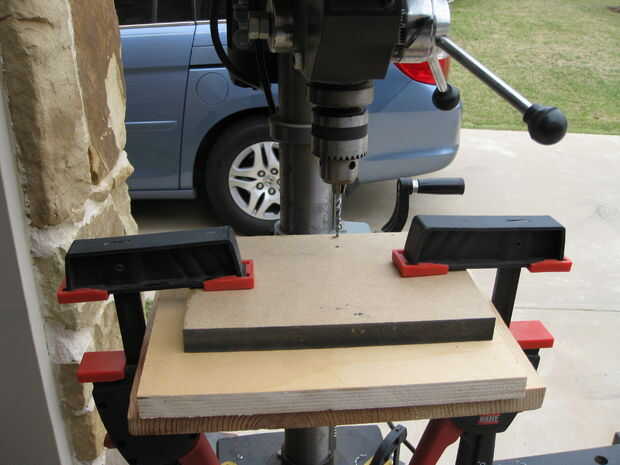

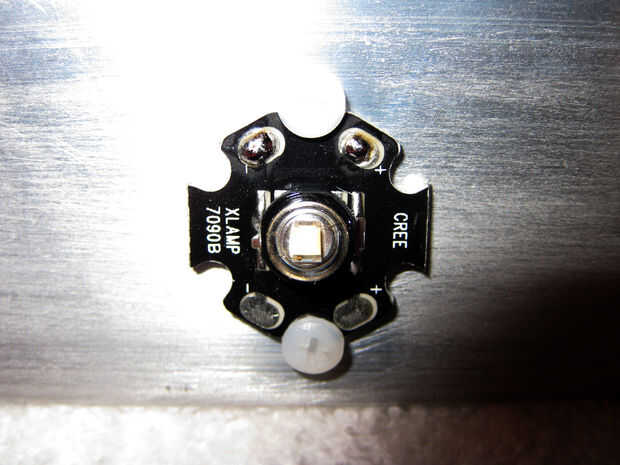

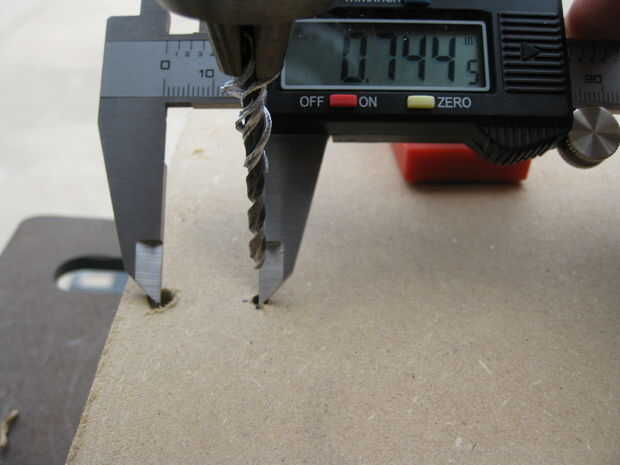

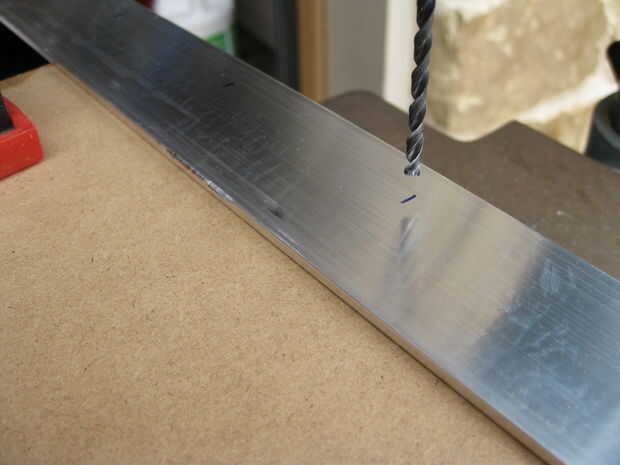

Now how to mount them... Para utilizar el aluminio ángulo que necesitaba para asegurarse de que el hardware de montaje no corta nada. Me encontré con nylon no conductor tornillos 4-40 de Digikey que eran la solución perfecta. No se preocupe si tocan alguna de las conexiones de soldadura. Empecé marcando de incrementos de 2.5 pulgadas en el aluminio de ángulo. Yo iba al LED en serie con ocho por la cuerda de alambre. Esto significó para mis secciones de 5 pies de luz (cada sección de 5 pies realmente era un 3 pie y una sección de pie 2) tengo que tener dos adicional en una sección para conectar al seis en otra sección. Para taladrar con precisión y repetibilidad, usé una plantilla con mi taladro. Esto era simplemente dos pedazos de madera fijada para que todos los agujeros eran la misma distancia desde el borde del aluminio ángulo. Perforaron todos los enteros a distancia y ajustar la plantilla a la distancia correcta para el segundo conjunto de agujeros. Añadir los agujeros para el regulador de corriente cada 8 LED. Finalmente no olvides perforar agujeros en el otro lado del ángulo para montar al contador. Use una broca más grande para limpiar los agujeros cuando haya terminado. Utilicé papel de arena de grano 400 para alisar la superficie que el LED también. Esto es para asegurar un buen contacto térmico. Cuando uso del LED la conductora no 4-40 tornillos y alinee el LED de montaje estrellas para que el que pueden ser Margarita fácilmente cuando les retuerza. Alinee el + y -las conexiones que van en la misma dirección. Ver las fotos. Montar los reguladores LM317 de IC. Utilice un aislante térmico como este montaje. No apriete demasiado los tornillos o se tira de los hilos. Cuando eran manualmente, he añadido sobre 1/4 vuelta con el destornillador.
