Construir bajo contador de iluminación LED que las rocas! (1 / 8 paso)

Paso 1: Fase de diseño

quería mejorar la salida de luz actual y proporcionar una mejor calidad de luz. Para responder a esto con que necesitaba averiguar cuanta luz estaba allí para comenzar. Primero investiga la salida de luz de luminarias típicas y topé con esta gran info:
Así que miré en mi contador y encuentra un surtido aleatorio de luces fluorescentes. Tengo un montón de espacio entre dos tramos de cinco pies de gabinetes en un contador de 24 pies que incluye el fregadero y la estufa. Los tramos de cinco pies eran diferentes, uno tenía un cuatro pie fluorescente y uno tenía un pie dos y un pie. Supongo que eran "lo fue en la parte trasera de la camioneta" diseñado... Ahora tuve la oportunidad de incluso las cosas. He medido que el espacio disponible y subió 16,5 pies de espacio total dividida en secciones de 5, 3, 1.5 un 1 pie. Basado en la salida de luz he querido que surgió con la necesidad de alrededor de 400 lúmenes por pie. Mi LED fueron 70 lúmenes por vatio conducida 350ma (alrededor de 1 vatio). A 440ma determiné que pude obtener 90-100 lúmenes. Después de modelar esto en excel pensé que necesitaba un LED cada 2,7 pulgadas. Doblé hasta 2,5 pulgadas.

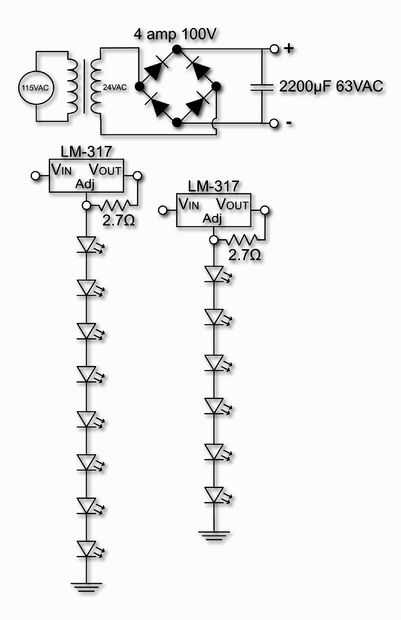

Cómo montar estos fue mi siguiente pensamiento. Surgió con el uso de 1.5" de ángulo de aluminio que también actuaría como un disipador de calor. Hay muchos IC diseñado para coche LED y LED cuerdas con convertidores boost etc. pero me fui de la vieja escuela. LED blancos tienen un voltaje caiga a través de ellas de aproximadamente 3,5 voltios. Si pongo 8 de los de serie necesito 28 voltios. Esto funcionó para lo que iba a utilizar como una fuente de alimentación. Tuve varios transformadores de 24 VCA de otros proyectos inacabados que podrían abastecer 2 amperios y quería ser capaz de usar estas. También están disponibles. Uno de ellos podría funcionar 3 secuencias de 8 LED con un margen de seguridad. Echale 1 esquemático, porque 24 VAC es que un valor RMS el valor pico del voltaje es 1,4 veces mayor. Después de la rectificación y carga un condensador de filtro que está tan alrededor 35VDC disponible en ninguna carga. Bajo carga de aproximadamente 1,5 amperios nos bajan hasta unos 30 voltios. Lo planeado en el uso de un regulador de corriente simple basado en el LM317. Son bien sabido, sólido, puede suministrar 1,5 amperios y, no son caros. Porque el LED que tuve no fueron montado en un tablero de "estrella" de PC tuve que aquellos de origen y averiguar cómo soldarlos a las juntas. La siguiente es mi experiencia con todo esto con un muy buen resultado. Puede utilizar tanto de esto como usted necesita construir su propio sistema de iluminación LED. Vamos a comenzar a construir!

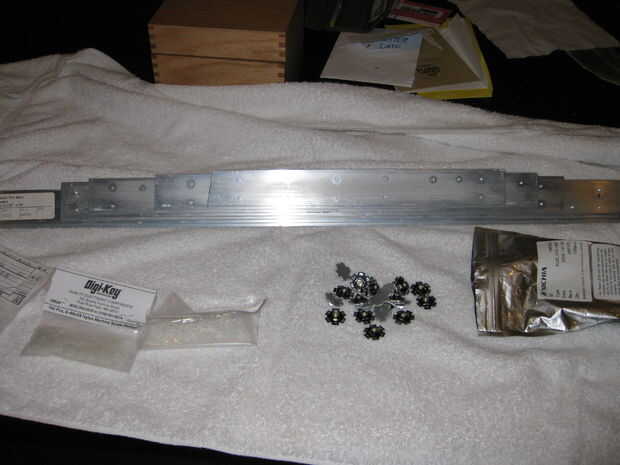

Materiales:
De LED

Ángulo de aluminio:

Montaje:

  • 4-40 nylon tornillos Digikey H544-nd
  • tuercas 4-40 Digikey H216-nd
  • Transformador 24VAC Jameco
  • Alambre calibre 22, blanco y negro. He usado negro para tierra y blanco + DC
  • Tuercas para alambre Lowes
  • Caja de la cuadrilla de doble 5 2 1/2" altura para contener la fuente de alimentación y conectar a LED cuerdas Lowes
  • Cubiertas para cajas de J (debe ser el derecho siguiente el J-boxes) Lowes
